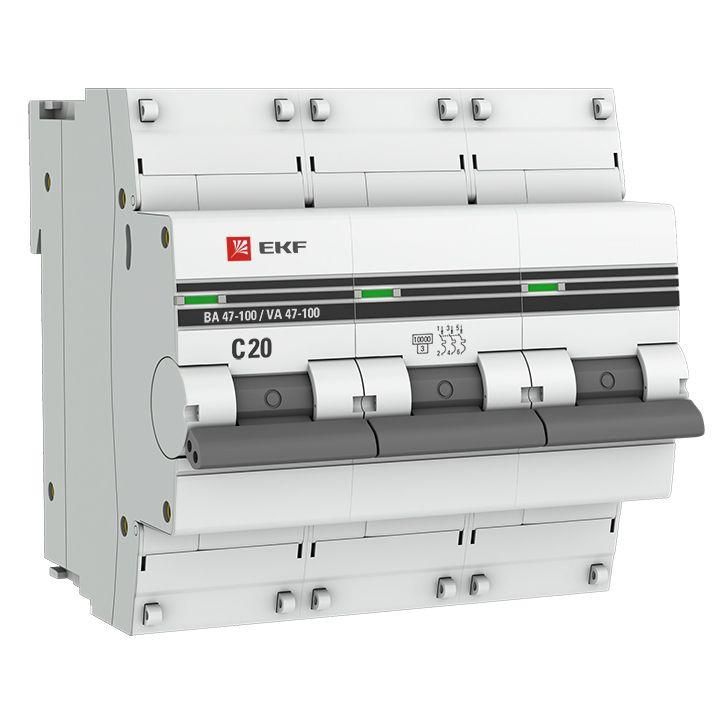

Автоматический выключатель ВА 47-100 3P 20А (С) 10kA EKF PROxima - mcb47100-3-20C-pro

Автоматический выключатель модульный 3-полюсный 20А 10кА тип C ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Этот автомат сочетает надёжную коммутацию, высокую отключающую способность и совместимость с DIN-рейкой, что делает его популярным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 20А 10кА тип C ВА 47-100 используется для защиты трёхфазных цепей с номинальным напряжением до 400 В и частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий, двигателей, оборудования с умеренным пусковым током - например, насосов, вентиляторов, конвейеров и малых станков.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальное напряжение изоляции: 660 В - позволяет безопасно работать при кратковременных скачках напряжения
• Номинальная отключающая способность: 10 кА - способен прервать ток короткого замыкания до 10 тысяч ампер
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого гашения дуги
• Сечение провода: 1 – 35 мм2 - поддерживает медные и алюминиевые проводники широкого диапазона
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсам, например, от грозовых разрядов
• Ширина по модулям: 3 М (54 мм)
• Глубина монтажа: 45 мм - требует минимального места внутри щита
• Рабочая температура: от -10C до +50C - подходит для установки в неотапливаемых помещениях
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 - допустимо применение в условиях умеренного запыления
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 20А 10кА тип C ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Устройство оснащено двухпозиционным зажимом, который фиксирует провод как с одной стороны, так и с противоположной - это упрощает подключение и повышает надёжность контакта. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками; эти крышки позволяют опломбировать устройство для предотвращения несанкционированного вмешательства. Установка занимает минимум времени благодаря компактной глубине (45 мм) и точному соответствию стандартной модульной ширине.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 соответствует требованиям ГОСТ IEC 60898-1, что гарантирует соответствие международным нормам безопасности для бытовых и аналогичных применений. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают повышенную отказоустойчивость при аварийных режимах. Напряжение изоляции 660 В даёт запас по безопасности при колебаниях сети. IP20 не предусматривает защиту от воды - устройство следует устанавливать только во внутренних щитах, защищённых от попадания влаги.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для современных сетей с большими потенциальными токами КЗ
• Удобный двухпозиционный зажим - ускоряет монтаж и снижает риск плохого контакта
• Пластиковые крышки на зажимах - обеспечивают безопасность и возможность пломбировки
• Долгий срок гарантии (7 лет) - свидетельствует о качественной сборке и долговечности
• Поддержка проводов до 35 мм2 - позволяет использовать мощные кабели без переходников
• Совместимость с другими изделиями серии ВА 47-100 - легко формировать комплексные решения в одном щите

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже -10C - возможны проблемы с механизмом срабатывания
• Степень защиты IP20 не допускает установку в сырых, пыльных или открытых местах - требуется герметичный щит
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты) - лучше выбрать тип D
• Только для переменного тока - нельзя использовать в цепях постоянного тока
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита трёхфазного конвейера в цеху с мощностью до 5 кВт
• Распределение питания по группам розеток в административном здании
• Щитовая защита группы светильников и вентиляции в торговом центре
• Линия питания насосной станции с плавным пуском
• Фидеры в распределительных щитах многоквартирных домов

Практические советы

• Выбирая автомат ВА 47-100, проверьте, чтобы сечение кабеля входящего и выходящего провода находилось в диапазоне 1–35 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо фиксироваться в зажиме
• Если в цепи есть оборудование с высоким пусковым током (более 8×Iн), рассмотрите вариант с характеристикой D вместо C
• При монтаже в щитах с ограниченным пространством учтите глубину 45 мм - не забудьте про место для других устройств и кабельного вывода
• Для соблюдения правил электроустановок используйте этот автомат вместе с УЗО, если требуется защита от поражения током
• При замене старого автомата - убедитесь, что новый имеет ту же номинальную отключающую способность (10 кА) и класс токоограничения
• Проверяйте наличие заводской пломбы после монтажа - она подтверждает целостность и отсутствие вмешательства
