Расцепитель максимального минимального напряжения 280В 161В для ВА-101 новый | 18106DEK DEKraft APC

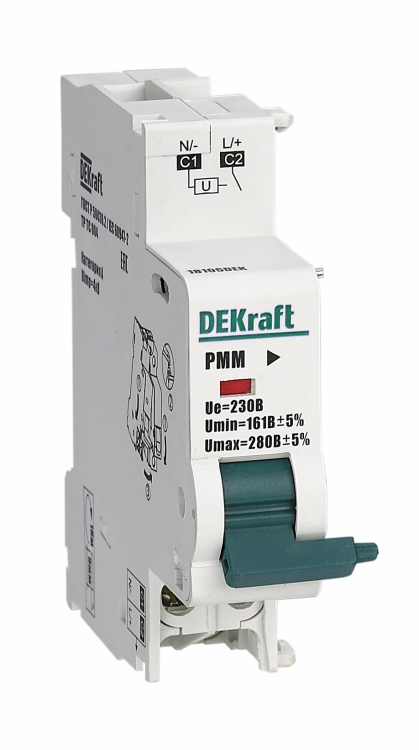

Расцепитель максимального/минимального напряжения 280В 161В для ВА-101 от DEKraft - модульное устройство, обеспечивающее дистанционное отключение автомата ВА-101 при выходе напряжения за заданные пределы. Артикул 18106dek подходит для установки на DIN-рейку и используется в системах автоматизации промышленного оборудования.

Назначение и область применения

Расцепитель максимального/минимального напряжения 280В 161В для ВА-101 предназначен для защиты электрооборудования от перепадов напряжения. Он отключает автоматический выключатель ВА-101, когда напряжение падает ниже 161 В или возрастает выше 280 В. Это особенно важно в условиях нестабильной сети - например, на объектах с частыми просадками или скачками напряжения. Устройство применяется в цепях управления станками, насосными станциями, конвейерами и другим оборудованием, где критично сохранить целостность нагрузки при аварийном режиме питания.

Технические характеристики

• Номинальное напряжение: 230 В (работает в диапазоне 161–280 В)
• Тип расцепителя: минимального и максимального напряжения - отключает при обоих отклонениях
• Потребляемая мощность: 3,4 ВА
• Ширина: 18 мм (1 TE), устанавливается на DIN-рейку
• Подключение: слева к модульному автоматическому выключателю ВА-101
• Тип изделия: независимый расцепитель - работает вне зависимости от тока нагрузки
• Сигнальные контакты: отсутствуют - сигнал отключения не передаётся на внешние системы

Совместимость и монтаж

Расцепитель 18106dek совместим исключительно с автоматическими выключателями серии ВА-101. Монтаж выполняется на DIN-рейку рядом с автоматом. Подключение осуществляется через специальный фиксирующий механизм с левой стороны корпуса ВА-101 - необходимо точно совместить контактную площадку. После установки проверьте надёжность защёлкивания: расцепитель не должен болтаться. Нельзя устанавливать на другие типы автоматов - даже аналогичные по ширине - из-за различий в механическом интерфейсе.

Преимущества

• Обеспечивает двухстороннюю защиту - и от высокого, и от низкого напряжения
• Небольшая ширина (18 мм) позволяет компактно разместить в щите без увеличения габаритов
• Не требует внешнего источника питания - питание берётся прямо от сети через автомат
• Интегрирован в серию DEKraft, что гарантирует совместимость с другими элементами этой линейки

Ограничения применения

• Не поддерживает сигнализацию - нет контактов для передачи состояния отключения на контроллер или индикацию
• Работает только с автоматами ВА-101; несовместим с MCB других производителей
• Не предназначена для работы при постоянном напряжении ниже 161 В - при длительном падении напряжения расцепитель остаётся в отключенном состоянии до восстановления нормальных значений
• Не рекомендуется для сетей с частыми колебаниями вблизи порогов - возможны ложные срабатывания

Примеры использования

• На производстве: отключение станков при просадке напряжения, чтобы избежать перегрева двигателей
• В системах водоснабжения: защита насосов от перегрузки при повышенном напряжении
• В административных зданиях: обеспечение безопасного отключения серверных стоек при аварии в сети

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто находится близко к 161 В или 280 В, рассмотрите возможность установки стабилизатора
• При замене автомата ВА-101 обязательно используйте тот же тип - расцепитель не будет работать с другими моделями, даже от DEKraft
• Не забывайте про посадочную ширину: 18 мм - это один модуль. Учитывайте это при планировании места в распределительном щите
• После монтажа протестируйте работу: временно снизьте или повысьте напряжение (через регулируемый источник) - убедитесь, что расцепитель срабатывает в указанных пределах
