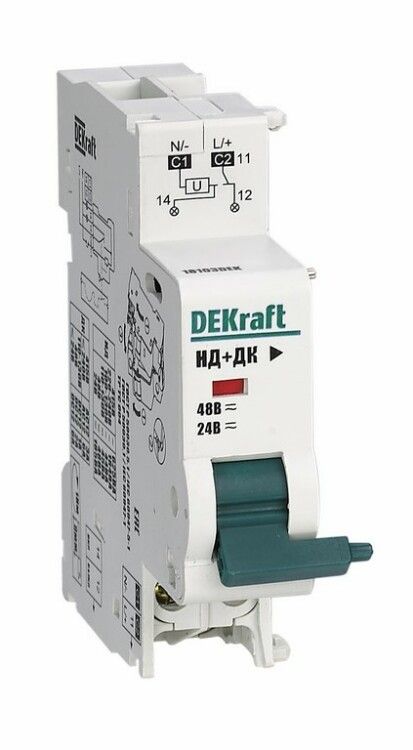

Расцепитель независимый c дополнительным контактом 24В, 48В AC/DC для ВА-101 новый | 18103DEK DEKraft APC

Расцепитель независимый с дополнительным контактом 24В, 48В AC/DC для ВА-101 от DEKraft - устройство для дистанционного отключения автомата ВА-101 через внешний сигнал. Подходит для интеграции в системы автоматизации и управления электрооборудованием.

Назначение и область применения

Расцепитель независимый с дополнительным контактом 24В, 48В AC/DC для ВА-101 используется для удалённого отключения автоматического выключателя ВА-101 при подаче управляющего сигнала. Это необходимо в системах, где требуется аварийное отключение, логическое управление или интеграция с PLC, пультами дистанционного управления или системами безопасности.

Устройство применяется в промышленной автоматике: на станках, конвейерах, системах освещения, HVAC, а также в объектах с требованиями к дистанционному контролю электроснабжения.

Технические характеристики

• Номинальное напряжение питания: 24–48 В переменного или постоянного тока (AC/DC)
• Напряжение срабатывания: 70–110 % от номинального (обеспечивает надёжное срабатывание даже при колебаниях сети)
• Коммутируемый ток дополнительного контакта: 0,02 А
• Количество контактов: один нормально замкнутый (НЗ) и один переключающий контакт (SPDT)
• Ширина модуля: 18 мм - совместим с стандартной DIN-рейкой
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Тип устройства: модульный расцепитель, устанавливается на DIN-рейку рядом с ВА-101

Совместимость и монтаж

Расцепитель независимый с дополнительным контактом 24В, 48В AC/DC для ВА-101 совместим исключительно с автоматическими выключателями серии ВА-101 от DEKraft. Установка осуществляется слева от выключателя, фиксируется на DIN-рейке. Монтаж не требует дополнительных креплений - устройство защёлкивается механически.

Подключение управляющей цепи - к клеммам расцепителя. Контакты дополнительного контакта подключаются в цепь сигнализации или логики управления. Перед монтажом убедитесь, что питание соответствует заявленному диапазону 24–48 В AC/DC.

Безопасность и стандарты

Устройство соответствует требованиям к модульным компонентам для распределительных щитов. Произведено в соответствии с технологиями DEKraft, обеспечивающими соответствие международным стандартам на оборудование низкого напряжения. Электрическая изоляция и тепловой режим рассчитаны на длительную работу в условиях промышленной среды.

Преимущества

• Поддержка как переменного, так и постоянного тока - гибкость в проектировании цепей управления
• Высокая точность срабатывания: работает при колебаниях напряжения от 70 до 110 % Un
• Интеграция с одним контактом - позволяет одновременно отключить автомат и передать сигнал о состоянии
• Стандартная ширина 18 мм - легко помещается в типовые щиты без доработки
• Надёжное винтовое подключение - минимизирует риск ослабления контактов при вибрации

Ограничения применения

• Не совместим с другими сериями автоматов - только с ВА-101
• Коммутируемый ток контакта всего 0,02 А - нельзя использовать для управления мощными нагрузками, только для сигналов (PLC, реле, индикация)
• Не предназначена для частого включения/выключения - рекомендовано не более нескольких десятков операций в час
• Не имеет защиты от перегрузки или короткого замыкания - защищает только цепь управления, а не силовую часть

Примеры использования

• Автоматическое отключение оборудования при срабатывании датчика температуры или давления
• Отключение линии по команде с пульта управления в случае аварии
• Сигнализация состояния “отключен” через дополнительный контакт в системе SCADA
• Интерлок в безопасных зонах: при открывании крышки щита - отключение питания

Практические советы

• Проверьте полярность при использовании постоянного тока - неверное подключение может повредить катушку
• Учитывайте посадочное место: расцепитель устанавливается строго слева от ВА-101, не используйте его справа
• Для долгой работы в условиях высокой влажности или запылённости - обеспечьте герметичность щита (IP54+)
• Не подключайте к этому расцепителю нагрузки выше 0,02 А - используйте промежуточное реле, если нужен контроль большего тока
• При замене - отключите питание и убедитесь, что новый расцепитель независимый с дополнительным контактом 24В, 48В AC/DC для ВА-101 от DEKraft имеет тот же артикул 18103dek
