Расцепитель независимый SHT-X1 AC 24В/48В DC для NXB-63 (R) CHINT 814988

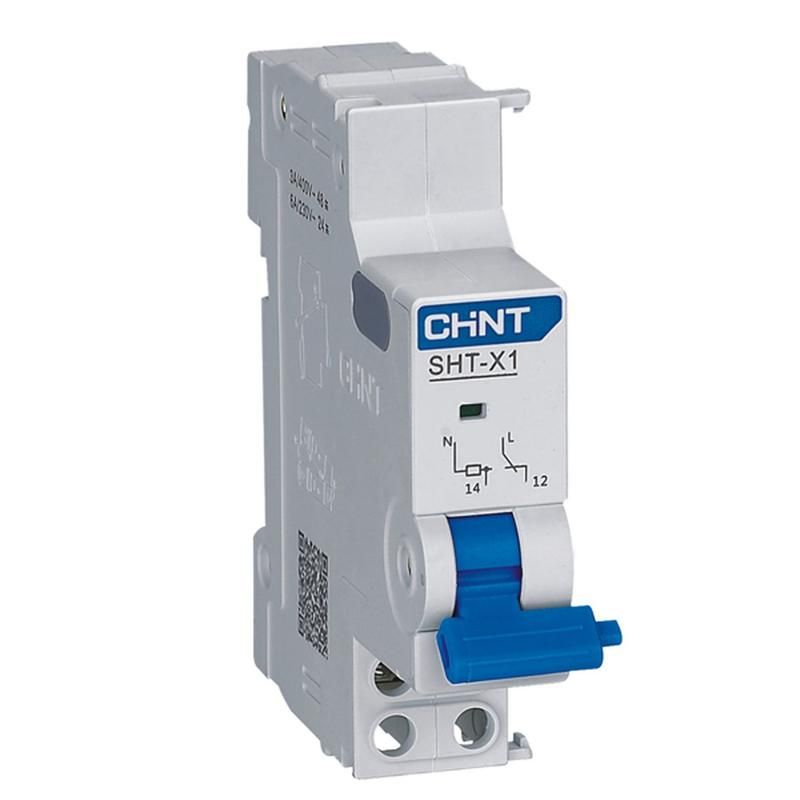

Расцепитель независимый SHT-X1 AC 24В/48В, DC 24В/48В для NXB-63 - устройство для дистанционного отключения автоматических выключателей серии NXB-63. Управляется импульсным сигналом от внешней цепи, устанавливается слева на корпусе выключателя и фиксируется защелкой. Бренд CHINT, артикул 814988.

Назначение и область применения

Расцепитель независимый SHT-X1 AC 24В/48В, DC 24В/48В для NXB-63 используется для удалённого отключения автомата через внешний сигнал - например, с кнопки, таймера, системы безопасности или PLC. Применяется там, где требуется быстрое отключение нагрузки без ручного вмешательства: в системах аварийной остановки, пожарной сигнализации, автоматизации производственных линий и объектах с высокими требованиями к надёжности.

Технические характеристики

• Тип напряжения управления: переменный (AC) и постоянный (DC) - работает на 24 В и 48 В
• Номинальное напряжение питания: 24–48 В (AC или DC)
• Режим работы: импульсный - срабатывает при кратковременном подаче напряжения, не требует постоянного питания
• Количество контактов: один коммутирующий контакт внутри устройства (не доступен для внешнего подключения)
• Напряжение отключения: 0,35–0,7 × U_s - гарантирует срабатывание при снижении напряжения до этого уровня
• Напряжение гарантированного невключения: ниже 0,35 × U_s - устройство не сработает даже при помехах
• Напряжение неотключения: 0,85–1,10 × U_s - при нормальном питании расцепитель остаётся в покое
• Механическая износостойкость: 4000 циклов включения/отключения
• Электрическая износостойкость: 4000 циклов включения/отключения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Габаритная ширина: 18 мм - занимает одну модульную единицу на DIN-рейке
• Монтаж: на стандартную DIN-рейку 35 мм

Совместимость и монтаж

Расцепитель независимый SHT-X1 AC 24В/48В, DC 24В/48В для NXB-63 совместим с выключателями серий NXB-63, NXB-63H, NXB-63S, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y. Монтируется исключительно на левую сторону корпуса выключателя - при установке важно соблюдать ориентацию. Защёлкивается механически без инструментов. Подключение управляющего напряжения осуществляется к двум клеммам на передней панели расцепителя - полярность для DC не имеет значения.

Безопасность и стандарты

Устройство соответствует требованиям степени загрязнения 2 и обеспечивает безопасную работу в помещениях с контролируемой средой. IP20 не допускает использование в условиях повышенной влажности, запылённости или на улице. Для работы в таких условиях необходимо использовать дополнительную защитную оболочку или корпус.

Преимущества

• Поддержка двух типов напряжения - AC и DC - позволяет гибко интегрировать в любые системы управления
• Импульсный режим снижает энергопотребление и тепловыделение
• Высокая механическая и электрическая долговечность - 4000 циклов - подходит для частых операций отключения
• Фиксация защёлкой без болтов - ускоряет замену и обслуживание
• Узкий профиль (18 мм) экономит место на рейке

Ограничения применения

• Не предназначена для длительного подключения напряжения - только импульсное управление
• IP20 не позволяет использовать в сырых, пыльных или открытых зонах без дополнительной защиты
• Не имеет выходных контактов - нельзя использовать как реле для управления другими цепями
• Только для выключателей указанных серий; несовместим с другими бренда или моделями вне списка
• Не рекомендуется для цепей с частыми колебаниями напряжения ниже 0,85×U_s

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Остановка станка по команде с пульта безопасности
• Отключение группы потребителей при аварии в сети через PLC
• Система “один нажатие - всё отключено” в административных или общественных зданиях

Практические советы

• Перед установкой проверьте соответствие типа напряжения (AC/DC) между источником управления и расцепителем - особенно при использовании DC
• Убедитесь, что напряжение на входе находится в пределах 24–48 В - выше или ниже может вызвать отказ или повреждение
• При монтаже на DIN-рейку сначала закрепите выключатель, затем приложите расцепитель SHT-X1 AC 24В/48В, DC 24В/48В для NXB-63 слева и плотно нажмите до щелчка
• Для контроля работоспособности можно временно подать 24 В на клеммы - расцепитель должен сработать, и выключатель откроется
• Не используйте для управления через обычные кнопки без импульсного режима - нужен таймер или реле с задержкой
