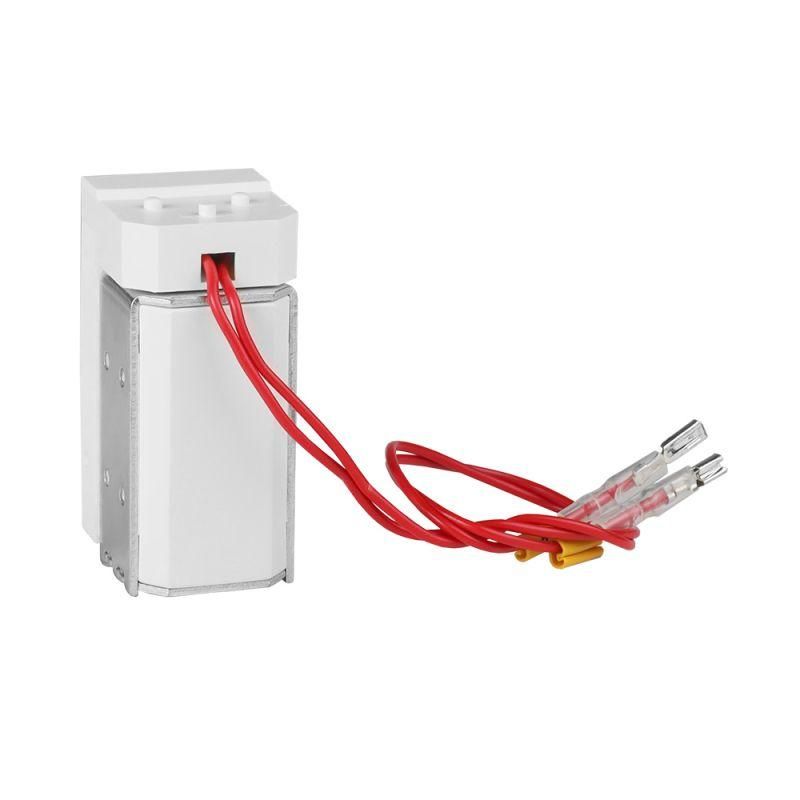

Расцепитель независимый OptiMat A S1 24VDC КЭАЗ 366162

Расцепитель независимый OptiMat A S1 24VDC - устройство для удалённого отключения автоматического выключателя при подаче управляющего сигнала. Применяется в системах автоматизации и безопасности, где требуется дистанционное управление питанием. Бренд КЭАЗ и артикул 366162 указывают на серийную продукцию завода, предназначенную для надёжной работы в промышленных условиях.

Назначение и область применения

Расцепитель независимый OptiMat A S1 24VDC не является самостоятельным коммутационным аппаратом. Он работает в паре с автоматическим выключателем и активируется внешним сигналом - например, от кнопки аварийной остановки, системы пожарной сигнализации или PLC. Когда на катушку подаётся напряжение 24 В постоянного тока, механизм механически отключает выключатель, даже если он находится в положении «вкл». Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других объектах, где важна безопасная и быстрая остановка оборудования.

Технические характеристики

• Тип напряжения управления: постоянный ток (DC)
• Номинальное напряжение питания: 24 В DC
• Диапазон настройки расцепления короткого замыкания: 0 А - устройство не имеет собственной защиты от перегрузок или КЗ, оно лишь выполняет команду на отключение
• Количество переключающих контактов: 0 - расцепитель не содержит контактной группы для коммутации нагрузки
• Механизм действия: электромагнитный, импульсный - срабатывает при подаче напряжения, возврат происходит при его снятии

Совместимость и монтаж

OptiMat A S1 24VDC совместим с автоматическими выключателями серии OptiMat A. Устанавливается на DIN-рейку и фиксируется защёлкой. Для подключения используется два провода: плюс и минус от источника 24 В DC. Напряжение подаётся кратковременно - достаточно импульса длительностью более 50 мс для срабатывания. После отключения питания расцепитель остаётся в отключенном состоянии до ручного включения выключателя. Обязательно проверьте соответствие габаритов и посадочного места на выключателе перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведено на Курском электроаппаратном заводе (КЭАЗ), известном высокой степенью контроля качества в производстве промышленной автоматики. Электромагнитная катушка изолирована и защищена от перегрева при нормальных режимах работы.

Преимущества

• Надёжное срабатывание при 24 В DC - стабильная работа даже при колебаниях сети
• Не требует внешнего источника питания большей мощности - работает от стандартных контроллеров и модулей
• Интегрирован в серию OptiMat A - легко заменить или дополнить существующую систему
• Нет движущихся частей вне корпуса - минимальный риск повреждения при монтаже

Ограничения применения

• Не применяется для управления переменным током - только 24 В постоянного тока
• Не обеспечивает защиту от перегрузки или короткого замыкания - должен использоваться только вместе с автоматическим выключателем
• Не поддерживает многократное срабатывание без пауз - после каждого отключения необходимо снять напряжение, чтобы вернуться в исходное состояние
• Не предназначен для работы в средах с повышенной взрывоопасностью или агрессивными химикатами - класс защиты IP20

Примеры использования

• Аварийная остановка станка по нажатию кнопки E-stop
• Автоматическое отключение питания при сработавшей пожарной сигнализации
• Дистанционное отключение участка линии через SCADA-систему
• Блокировка запуска оборудования при открытых ограждениях

Практические советы

• Подключайте провода строго к клеммам, обозначенным как +24 V и COM - неверная полярность не вызовет срабатывания
• Избегайте длинных слаботочных кабелей - увеличивает потери напряжения и снижает надёжность срабатывания
• Проверяйте наличие напряжения на входе расцепителя мультиметром перед диагностикой отказа
• Если вы используете несколько расцепителей - убедитесь, что источник 24 В DC способен обеспечить суммарный ток потребления всех устройств одновременно
• При замене старого расцепителя - сверьте модель: OptiMat A S1 24VDC (артикул 366162) - точный аналог по форме и функциям
