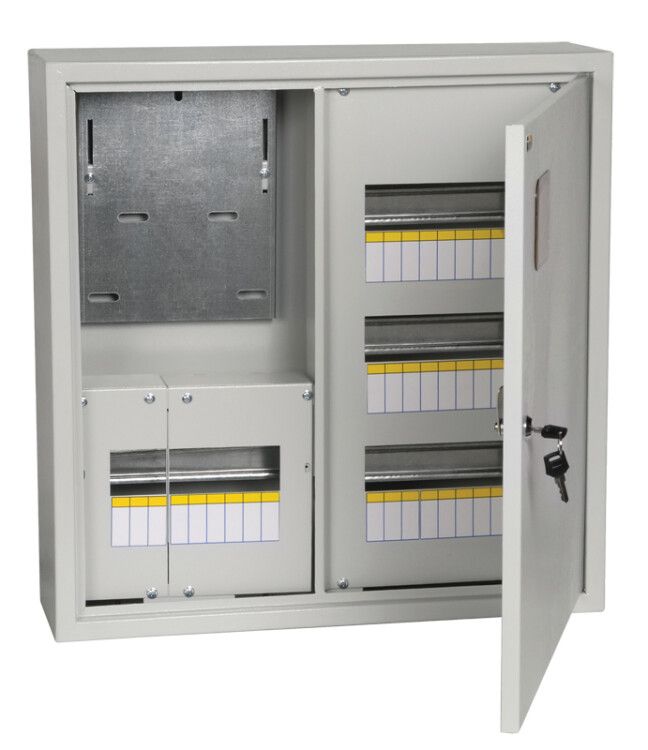

Корпус металлический ЩУРн-3/36зо-1 36 УХЛ3 (ВхШхГ) 560x550x165мм IP31 TITAN | MKM32-N-36-31-ZO IEK

Корпус металлический ЩУРн-3/36 (560х550х165 мм) IP31 от IEK - это надежный накладной щит учетно-распределительный для монтажа модульной аппаратуры в условиях жилых, коммерческих и промышленных объектов. Артикул mkm32-n-36-31-zo соответствует серии TITAN и предназначен для работы в сети 230/400 В.

Назначение и область применения

Корпус металлический ЩУРн-3/36 (560х550х165 мм) IP31 используется для сборки щитов учетно-распределительного типа. Он обеспечивает безопасную установку автоматических выключателей, УЗО, счетчиков электроэнергии и других устройств на DIN-рейке. Применяется для ввода электроэнергии, её учета, распределения по групповым цепям и защиты от перегрузок и коротких замыканий. Подходит для внутренней установки в помещениях с умеренным климатом - квартиры, офисы, административные здания, малые производственные участки.

Технические характеристики

• Габариты: 560×550×165 мм - позволяет разместить до 36 модулей DIN
• Материал корпуса: листовая сталь с порошковым покрытием, серый цвет
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Количество вводов: 6 - для подключения внешних кабелей питания и нагрузки
• Наличие монтажной рейки: да - стандартная DIN-рейка 35 мм для фиксации модульных устройств
• Наличие окна: да - для визуального контроля показаний счетчика
• Наличие замка: да - с возможностью пломбирования
• Наличие откидной крышки: да - удобство обслуживания и проверки
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩУРн-3/36 (560х550х165 мм) IP31 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж - накладной: крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Для подключения кабелей используются штатные вводы - 6 мест с возможностью герметизации. Перед монтажом убедитесь, что посадочные отверстия соответствуют диаметру используемых кабелей. Не рекомендуется использовать для скрытой установки - корпус рассчитан исключительно на наружное крепление.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, защищает от случайного контакта с токоведущими частями благодаря закрывающейся крышке и замку. Соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-236/19. Класс защиты IP31 предотвращает попадание крупных инородных частиц и конденсата, но не обеспечивает защиту от брызг под углом или влаги в высоких концентрациях - не применяйте в сырых или открытых помещениях.

Преимущества

• Высокая механическая прочность - стальной корпус выдерживает ударные нагрузки и деформацию
• Удобная компоновка - 36 модулей позволяют разместить комплексную систему учета и защиты
• Функциональная конструкция - наличие окна, замка и откидной крышки снижает время обслуживания
• Совместимость с продукцией IEK TITAN - все элементы системы легко сочетаются между собой
• Долгий срок службы - 15 лет гарантируют минимальные затраты на замену

Ограничения применения

Корпус металлический ЩУРн-3/36 (560х550х165 мм) IP31 не предназначен для:

• установки на улице или в помещениях с постоянной влажностью выше 80%
• работы в средах с агрессивными газами, химическими парами или масляными выбросами
• монтажа в местах с риском механического повреждения без дополнительной защиты
• использования в качестве основного распределительного щита для мощных промышленных установок свыше 100 А без согласования с проектировщиком

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме - учет энергии и распределение по этажам
• Щит освещения и розеток в офисном помещении - защита от перегрузок и управление группами
• Аппаратный щит на производстве - подключение насосов, вентиляторов, маломощных станков
• Автоматизация тепловых пунктов - учет потребления и защита циркуляционных насосов

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и размера вводов - не используйте силовые провода больше 16 мм2 без доработки вводов
• Не забудьте подключить PE-проводник к шине заземления внутри корпуса - это обязательное требование безопасности
• При установке счетчика используйте окно для легкого доступа к показаниям - не закрывайте его материалами
• Для долговечности не открывайте крышку в условиях повышенной запыленности - пыль может попасть на контакты
• Щит не является полностью герметичным - в условиях повышенной влажности рекомендуется применять дополнительные средства против конденсата
• Артикул mkm32-n-36-31-zo - единственный в линейке TITAN с таким количеством вводов и 36 модулями; аналоги других брендов могут отличаться по форме и расположению креплений
