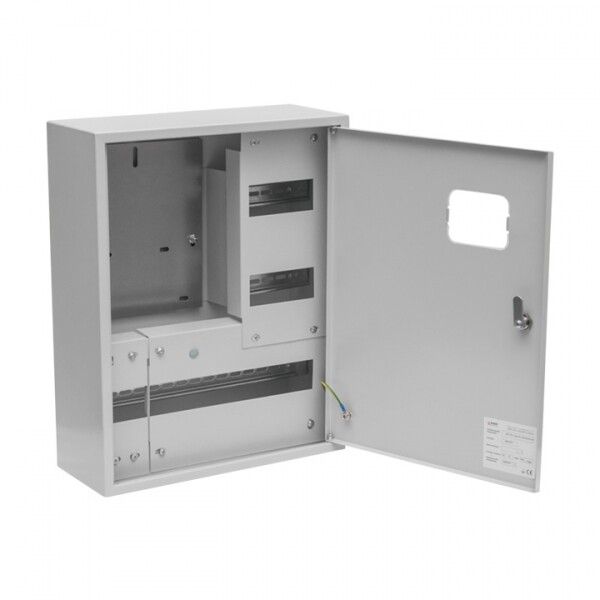

Щит учетно-распределительный навесной ЩУРн 3/36 (ВхШхГ) 560x550x165мм IP31 PROxima | mb23-3/36 EKF

Щит учетно-распределительный навесной ЩУРн 3/36 (560x550x165) IP31 от бренда EKF, серия PROxima - это готовый корпус для сборки распределительных устройств в помещениях с умеренным климатом. Подходит для монтажа автоматических выключателей, УЗО, счетчиков и других модульных элементов. Артикул mb23-3/36.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 3/36 предназначен для приема электроэнергии, её учёта и дальнейшего распределения по групповым цепям. Обеспечивает защиту от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, административных зданиях, на объектах малой промышленности и в коммунальной сфере. Подходит для внутренней установки в сухих помещениях с контролируемой температурой.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 125 А - максимальная нагрузка на ввод
• Количество модулей DIN: 36 - позволяет установить до 36 стандартных модулей шириной 17,5 мм
• Количество рядов: 3 - три вертикальных ряда для компактного расположения аппаратов
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь - прочная, долговечная основа, соответствует ГОСТ 1050-88
• Цвет корпуса: 7035 RAL - серый матовый
• Способ монтажа: накладной - крепится на стену, не требует штробления
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• С замком: да - с цилиндровым механизмом, предотвращает несанкционированный доступ
• Прозрачная дверь: да - позволяет визуально контролировать состояние аппаратов без открывания
• С монтажной рейкой: да - стандартная DIN-рейка 35 мм уже установлены внутри
• С монтажной панелью: да - съёмная панель для крепления крупных устройств (например, счётчиков)
• Толщина стенок: не указана - конструкция выполнена из листовой стали достаточной жёсткости
• Габариты: 560×550×165 мм - ширина, высота, глубина
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 3/36 совместим со всеми типовыми модульными устройствами: автоматическими выключателями, УЗО, дифавтоматами, реле напряжения, счётчиками. Монтаж выполняется на стену с помощью анкеров или саморезов через отверстия в задней части корпуса. Для удобства сборки предусмотрены две фиксированные DIN-рейки и съёмная монтажная панель. Кабели заводятся через два круглых входа в нижней части корпуса - они закрываются заглушками, которые можно удалить при необходимости. Цилиндровый замок принимает стандартные ключи - совместим с большинством бытовых и промышленных систем контроля доступа.

Безопасность и стандарты

Корпус выполнен из стали с фосфатным покрытием и порошковой окраской - повышает устойчивость к коррозии. Наличие прозрачной двери снижает риск случайного контакта с токоведущими частями при работе. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям безопасности при эксплуатации в условиях, определённых для УХЛ3. IP31 не обеспечивает защиту от брызг сбоку или струй воды - не применяйте в сырых местах, на улице или в производственных зонах с постоянным орошением.

Преимущества

• Жёсткая сварная конструкция - минимизирует деформацию при механических нагрузках
• Прозрачная дверь - позволяет проводить визуальный осмотр без вскрытия
• Встроенная DIN-рейка и монтажная панель - экономят время на сборке
• Фосфатирование и порошковая покраска - продлевают срок службы даже в условиях средней влажности
• Накладной монтаж - не требуется штрабление стен, подходит для реконструкций
• Высокая степень защиты от несанкционированного доступа - замок с цилиндром

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега и пыли ветром
• Не допускается использование в помещениях с агрессивной средой (пар, химические пары, кислоты)
• Глубина 165 мм ограничивает установку габаритных устройств - не подходят большие автоматы или преобразователи частоты
• Комплектация некомплектная - все устройства (АВ, УЗО, счётчики) и кабели необходимо приобрести отдельно
• Нет встроенной системы вентиляции - при большой плотности модулей возможен перегрев; рекомендуется не нагружать более чем 30–32 модулями

Примеры использования

• Электрощит в подъезде многоквартирного дома - распределение энергии по квартирам
• Вводной щит в офисном помещении - управление освещением, розетками, кондиционерами
• Распределительный щит на небольшом производстве - питание станков, насосов, светильников
• Автономный щит в коттедже - учёт и защита всех потребителей

Практические советы

• Перед монтажом проверьте, чтобы глубина 165 мм позволяла разместить выбранные устройства - особенно если используются двухполюсные автоматы или счётчики с большим профилем
• Используйте кабельные вводы с уплотнителями - даже при IP31 важно исключить попадание пыли и влаги через отверстия
• При установке в холодном помещении убедитесь, что температура не опускается ниже −40C - иначе пластиковые детали могут стать хрупкими
• Для увеличения надёжности соединений используйте кабельные наконечники и качественные болты - стальной корпус хорошо держит крепления
• Не забудьте подписать группы автоматов - прозрачная дверь делает это особенно важным для оперативного обслуживания
• Щит учетно-распределительный навесной ЩУРн 3/36 от EKF (артикул mb23-3/36) - отличный вариант для стандартных задач. Если нужна защита выше IP54 - выбирайте другую модель.
