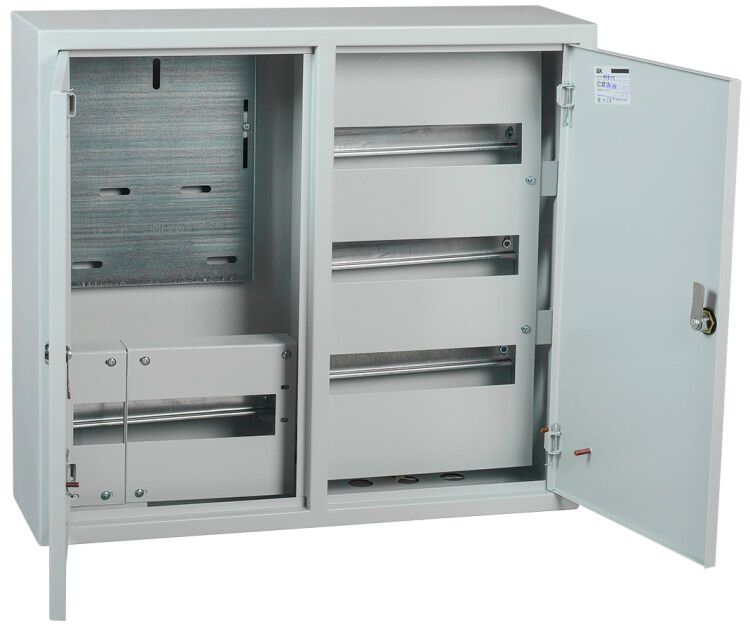

Корпус металлический ЩУРн-3/48зо-1 36 УХЛ3 (ВхШхГ) 540x600x165мм IP31 TITAN | MKM35-N-48-31-ZO IEK

Корпус металлический ЩУРн-3/48зо-1 36 УХЛ3 (540x600x165 мм) IP31 от бренда IEK предназначен для установки внутри помещений в условиях умеренного и холодного климата. Этот щит учетно-распределительный позволяет собирать компактные системы учёта и распределения энергии до 400 В, используя стандартную модульную аппаратуру на DIN-рейках. Артикул mkm35-n-48-31-zo соответствует сериям TITAN и Titan.

Назначение и область применения

Корпус металлический ЩУРн-3/48зо-1 36 УХЛ3 используется для сборки щитов, где требуется одновременно выполнить три функции: ввод электроэнергии, её учёт и распределение по групповым цепям. Подходит для установки в жилых домах, офисах, административных зданиях и промышленных объектах с контролируемой средой. Применяется в системах с напряжением до 230/400 В переменного тока для защиты от перегрузок и коротких замыканий.

Технические характеристики

• Габариты: 540×600×165 мм - обеспечивает место для 48 модулей DIN
• Материал корпуса: листовая сталь толщиной 0,8–1,0 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −40C до +40C и относительной влажностью до 90%
• Количество вводов: 6 отверстий диаметром 28 мм, расположенных снизу корпуса
• Наличие DIN-рейки: да, предварительно установленная
• Наличие замка: да, с возможностью запирания
• Наличие окна: да, для визуального контроля показаний счётчика
• Наличие откидной крышки: да, удобно для обслуживания внутренней части
• Цвет: серый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩУРн-3/48зо-1 36 УХЛ3 рассчитан на накладной монтаж - крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Для точного монтажа рекомендуется использовать уровень. Все вводы находятся снизу - это позволяет провести кабели из нижнего этажа или подполья, минимизируя риск повреждения изоляции. Корпус совместим со всеми типами модульных автоматических выключателей, УЗО, счётчиков и других устройств стандарта DIN EN 60715. Установка счётчика предусмотрена в специальной нише с окном.

Безопасность и стандарты

Конструкция соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-236/19. Металлический корпус обеспечивает механическую прочность и защищает от случайного контакта с токоведущими частями. Наличие замка исключает несанкционированный доступ. IP31 не гарантирует защиту от брызг сбоку или пыли - поэтому применение возможно только во внутренних помещениях с контролируемой влажностью.

Преимущества

• Высокая вместимость - 48 модулей позволяют разместить комплексную систему учёта и защиты
• Удобство обслуживания - откидная крышка и окно для счётчика снижают время диагностики
• Устойчивость к коррозии - покрытие из порошковой краски сохраняет внешний вид даже при длительной эксплуатации
• Готовая комплектация - DIN-рейка уже установлена, не требует дополнительной фиксации
• Поддержка нормативов - соответствие ТУ и наличие регистрационного кода упрощают принятие решения заказчиком

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, ветра или пыли
• Не подходит для взрывоопасных зон - отсутствует класс защиты Ex
• Не рекомендуется для мест с постоянным попаданием жидкости - даже вертикальные капли могут вызвать коррозию при длительном воздействии
• Комплектность некомплектная - необходимо дополнительно закупить кабельные вводы, герметичные пробки, клеммы и другие элементы

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме - учёт потребления по этажам, распределение нагрузки
• Щит управления в малом производстве - управление освещением, насосами, конвейерами
• Административное здание - организация группы автоматических выключателей для офисных зон
• Объекты ЖКХ - установка счётчика и защитных устройств в подвале или техническом помещении

Практические советы

• Перед монтажом проверьте, что все вводы (6 шт.) будут использованы - иначе закройте лишние отверстия заглушками для сохранения степени защиты
• При проходе кабеля через отверстия обязательно используйте кабельные вводы с уплотнителем - это предотвратит попадание пыли и влаги
• Учитывайте габариты 540×600 мм - выбирайте место на стене с достаточным свободным пространством вокруг для открывания двери
• При работе в условиях повышенной влажности (например, в подвале) регулярно проверяйте состояние корпуса на признаки коррозии
• Для удобства планирования - 48 модулей ≈ 24 автомата по 2 модуля каждый; учитывайте необходимость места для УЗО, счётчика и коммуникаций
