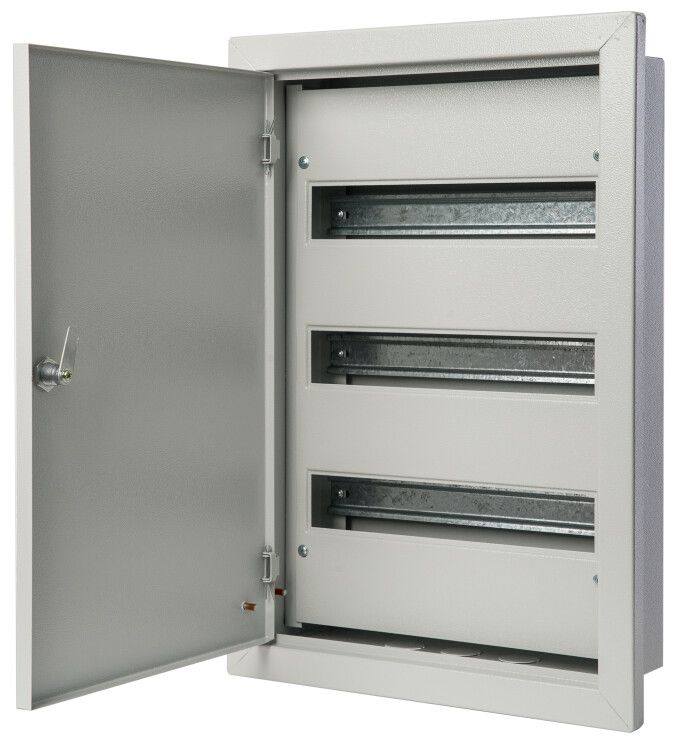

Корпус встраиваемый ЩРВ-48 710х330х120 48мод. IP31 метал. DEKraft 30105DEK APC

Корпус встраиваемый металлический ЩРВ-48 от DEKraft — это готовый каркас для сборки распределительного щита с 48 модулями, предназначенный для скрытой установки в стену. Подходит для промышленных и коммерческих объектов, где требуется надежная защита электрооборудования от внешних воздействий и доступа посторонних лиц.

Назначение и область применения

Корпус ЩРВ-48 предназначен для внутренней установки в стены помещений и используется как основа для комплектации распределительных щитов. Внутрь устанавливаются автоматические выключатели, УЗО, контакторы и другие модульные устройства. Применяется в системах электроснабжения жилых домов, офисов, производственных цехов, торговых площадей и других объектах, где важна безопасность и компактность.

Технические характеристики

• Количество модулей: 48 (по 18 мм каждый)
• Габариты: 710×330×120 мм
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 — защита от твердых предметов >2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Количество рядов: 4
• Глубина монтажа: 105 мм (зазор между передней плоскостью корпуса и задней стенкой)
• Наличие DIN-рейки: да, встроенная, для крепления модульной аппаратуры
• Количество вводов: 6 — три отверстия диаметром 36 мм (два — сверху, одно — снизу)
• Тип двери: металлическая, с замком и ключом
• Климатическое исполнение: УХЛ4 — для работы в помещениях с умеренным и холодным климатом
• Комплектность: некомплектный — без внутреннего оборудования, только корпус

Совместимость и монтаж

Корпус ЩРВ-48 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа необходимо:

• Вырезать проём в стене по габаритам корпуса (710×330 мм) с учётом толщины отделки;
• Обеспечить глубину ниши не менее 105 мм — именно такова глубина, необходимая для свободного расположения проводов и аппаратуры внутри;
• Подвести кабели через предварительно подготовленные отверстия: два сверху и одно снизу, диаметром 36 мм каждое;
• Закрепить корпус анкерами или дюбелями в бетонную/кирпичную стену;
• Не забыть подключить заземление: на корпусе и дверце есть специальные болтовые точки для присоединения заземляющего провода.

Фальшпанель защищает токоведущие части от случайного прикосновения до момента окончательной сборки щита.

Безопасность и стандарты

Изделие соответствует требованиям:

• ГОСТ 14254-96 — определяет класс защиты IP31
• ГОСТ 15150-69 — гарантирует работоспособность в условиях климатического исполнения УХЛ4

Защита IP31 исключает попадание крупных инструментов и пыли, а также защиту от вертикально падающих капель воды — что делает корпус подходящим для сухих и слегка запылённых помещений, но не для влажных или открытых площадок.

Преимущества

• Жесткая стальная конструкция обеспечивает механическую прочность и долговечность
• Встроенные DIN-рейки позволяют сразу начать монтаж модульной аппаратуры без доп. креплений
• Наличие заземляющих точек на корпусе и дверце упрощает выполнение требований ПУЭ
• Замок с ключом препятствует несанкционированному доступу
• Система вводов позволяет удобно заводить кабели сверху и снизу — снижает риск перегиба и повреждения изоляции

Ограничения применения

• Не предназначен для наружной установки — IP31 недостаточен для защиты от дождя, снега или высокой влажности
• Не рекомендован для помещений с постоянной влажностью выше 80%, агрессивной средой или возможностью брызг воды
• Корпус не имеет вентиляционных отверстий — не подходит для мест с высокими тепловыделениями без принудительного охлаждения
• Некомплектность требует самостоятельного приобретения всех внутренних элементов — автоматов, шин, клемм и т.д.

Примеры использования

• Главный распределительный щит в многоквартирном доме (встраивается в шахту лифта или коридор)
• Щит освещения и силовой нагрузки в административном здании
• Распределительный щит на участке производства с контролируемой температурой и отсутствием влаги
• Центральный щит управления для системы кондиционирования в офисе

Практические советы

• Перед монтажом проверьте, чтобы отверстия для ввода кабелей совпадали с направлением подводящих трасс — лучше всего использовать одновременно верхние и нижние вводы для равномерного распределения проводов
• При использовании кабелей большего диаметра, чем 36 мм, используйте переходники или просверлите дополнительные отверстия — не деформируйте существующие
• Для удобства обслуживания оставьте минимум 10 см свободного пространства перед щитом — даже при скрытой установке нужен доступ к дверце
• При сборке щита соблюдайте порядок: сначала крепите DIN-рейки, потом заземление, затем шины N и PE, после — автоматы
• Щиты серии ЩРВ от DEKRAFT совместимы с другими изделиями этой же серии — можно легко заменить ЩРВ-45 на ЩРВ-48 при необходимости увеличения числа модулей
