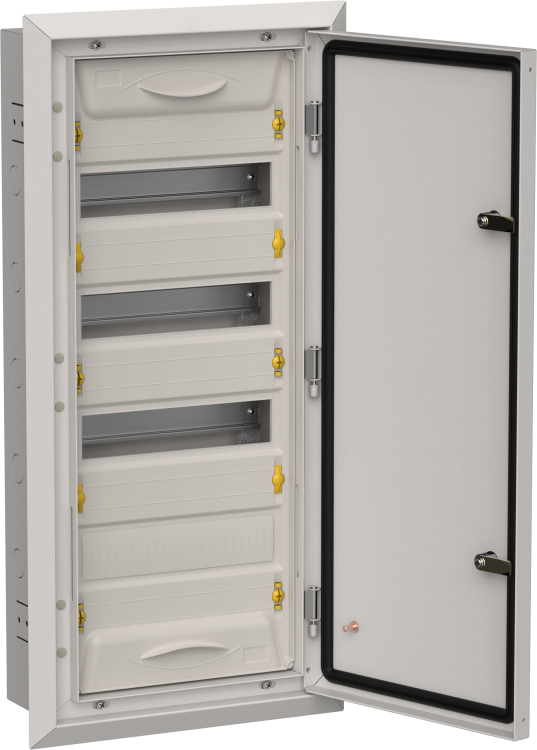

Корпус ЩРв-48 (1х48) TITAN 5 755х365х130 IP31 метал. сер. IEK TI5-50-V-048-31-7035

Корпус металлический ЩРв-48 (1х48) 755х365х130мм IP31 серый от IEK (ИЭК), артикул ti5-50-v-048-31-7035, предназначен для компоновки распределительного щита с модульной аппаратурой в помещениях с умеренной влажностью. Этот корпус из стали обеспечивает прочную основу для монтажа автоматических выключателей, УЗО и других устройств в системах напряжением до 400 В.

Назначение и область применения

Корпус ЩРв-48 используется для сборки распределительных щитов в жилых, офисных и промышленных зданиях. Он применяется для ввода электроэнергии, её дальнейшего распределения по групповым цепям и защиты от перегрузок и коротких замыканий. Подходит для внутренней установки в стенах - идеален там, где важна компактность и скрытый монтаж.

Технические характеристики

• Количество модулей: 48 (стандартная ширина модуля 17,5 мм)
• Габариты: 755×365×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: 4 - позволяет равномерно распределить нагрузку на DIN-рейки
• DIN-рейка: установлены три рейки (по ГОСТ 19273), рассчитаны на стандартную модульную аппаратуру
• Тип крышки: закрытого типа, плотно прилегает к раме, предотвращает случайный доступ
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-48 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж осуществляется методом скрытой установки - корпус встраивается в стену, после чего фиксируется анкерными болтами через отверстия в боковых планках. Для правильной установки необходимо подготовить нишу глубиной не менее 130 мм и шириной 370–380 мм. Крышка открывается на петлях, что удобно при обслуживании. Все провода выводятся через предварительно предусмотренные входные отверстия внизу и сверху.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и ГОСТ 14254. Степень защиты IP31 гарантирует безопасность при эксплуатации в условиях нормальной влажности - не предназначается для помещений с высокой запылённостью, сыростью или риском попадания воды. Корпус не имеет заземления внутри - его необходимо выполнять отдельным проводником при подключении к сети.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает ударные нагрузки и давление при монтаже
• Удобная компоновка: четыре ряда позволяют размещать до 48 модулей без перегрузки одного уровня
• Фирменное покрытие от IEK снижает риск коррозии даже при длительном использовании
• Закрытая крышка исключает случайное прикосновение к токоведущим частям при открытых дверях
• Подходит для массового применения в проектах ЖКХ, коммерческой недвижимости и малого производства

Ограничения применения

• Не допускается использование во влажных помещениях (баня, подвалы, улица) - степень защиты IP31 не защищает от брызг и конденсата
• Не рекомендован для установки в местах с постоянной вибрацией - требуется дополнительная амортизация
• Не содержит встроенных заземляющих шин - необходимо использовать внешние клеммы или шины
• Не подходит для установки в помещениях с температурой ниже –10 C или выше +40 C без дополнительного теплового контроля

Примеры использования

• Главный распределительный щит в квартире или офисе с 48 модулями (автоматы, УЗО, реле напряжения)
• Щит освещения и розеточных групп в многоэтажном доме
• Локальный щит управления на этаже производственного участка
• Распределительный пункт для системы энергоснабжения небольшого торгового центра

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была минимум 130 мм - корпус не должен торчать из стены
• Используйте DIN-рейки только от производителей, совместимых с IEK TITAN 5 - это гарантирует надёжное крепление аппаратуры
• При подключении проводов оставляйте запас длины 15–20 см - это упростит последующую замену оборудования
• Не забудьте выполнить заземление корпуса отдельным проводом сечением не менее 2,5 мм2
• Для долгой работы избегайте перегрузки одной DIN-рейки более чем 15 модулями - распределите нагрузку равномерно по четырём рядам
