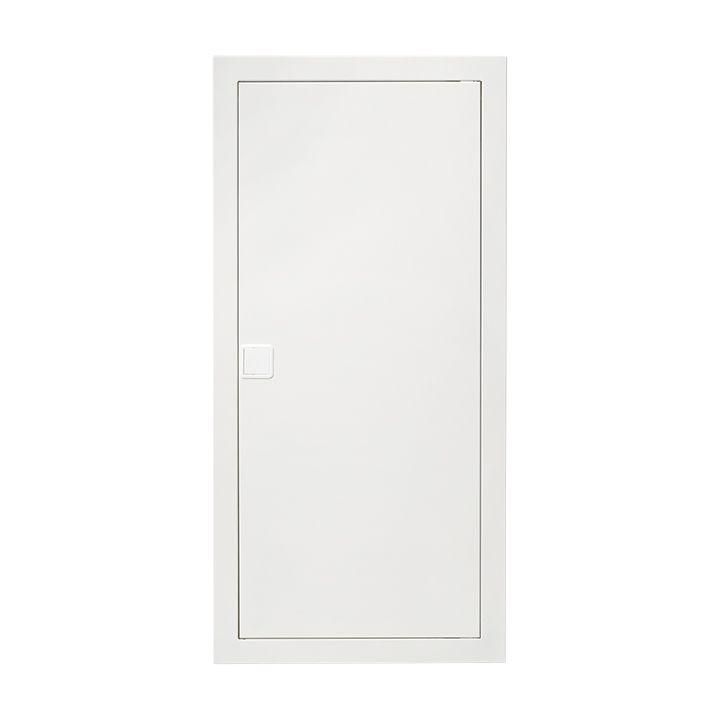

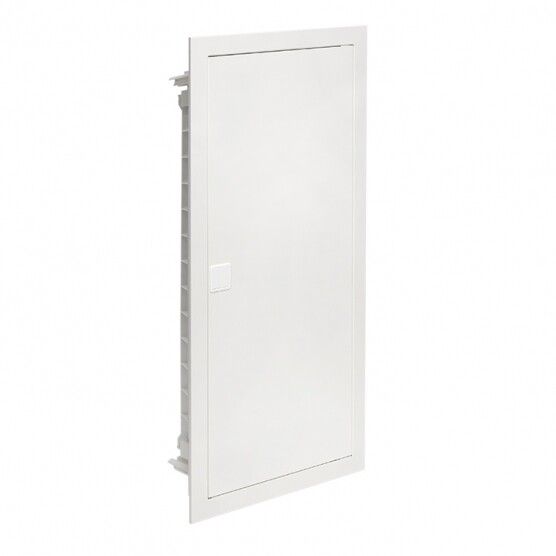

Встраиваемый силовой щит Nova 48 мод. 4 габ. с металл. дверью IP40 EKF Proxima - nv-pb-md-4

Щит силовой встраиваемый Nova 48 модулей с металлической дверью IP41 от EKF предназначен для компактной и безопасной установки модульного оборудования в стену. Несмотря на пластиковый корпус, дверь выполнена из металла - это сочетает легкость монтажа с повышенной механической прочностью. Артикул nv-pb-md-4 подходит для жилых, офисных и промышленных объектов, где требуется надежное распределение электроэнергии.

Назначение и область применения

Щит силовой встраиваемый Nova 48 модулей с металлической дверью IP41 используется для размещения автоматических выключателей, УЗО, реле, счетчиков и другого модульного оборудования. Подходит для сборки силовых, слаботочных и смешанных щитов. Монтируется внутрь стены - идеально для интерьеров, где важна эстетика и компактность. Часто применяется в квартирах, частных домах, административных зданиях и небольших производственных помещениях.

Технические характеристики

• Количество модулей: 48 (стандартная ширина по DIN-рейке)
• Материал корпуса: пластик (поликарбонат)
• Материал двери: металл
• Степень защиты IP: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Глубина монтажа: 90 мм - требует соответствующего углубления в стене
• Количество рядов: 4 - позволяет равномерно распределить нагрузку по высоте
• Тип крышки: закрытого типа - обеспечивает герметичность при закрытой двери
• Запор: кнопочный - простой, надежный, без ключа
• Цвет: белый - гармонирует с большинством интерьеров
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60715). DIN-рейка уже установлена внутри корпуса - её не нужно крепить дополнительно. Для монтажа в бетонную или кирпичную стену используются штатные крепежи. Для гипсокартона в комплекте предусмотрены специальные монтажные планки - они обеспечивают устойчивую фиксацию даже в хрупком материале. Глубина 90 мм требует точного расчета ниши: недостаточная глубина затруднит установку кабелей и модулей. Дверь имеет регулировку по глубине - позволяет точно выставить её уровень после монтажа.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твердых предметов размером более 1 мм - например, отверток или пальцев. Однако щит не защищен от влаги - не используйте его во влажных помещениях (ванная, баня, улица). Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-2 для распределительных щитов до 1000 В переменного тока.

Особенности конструкции

• Съемные шасси с DIN-рейками - позволяют собирать и тестировать оборудование вне стены перед установкой
• Съемные кабельные фланцы - дают свободу ввода кабелей сверху, снизу или сбоку
• Гребенка для фиксации входящих проводников - упорядочивает ввод и исключает перегибы
• Регулировка двери по глубине - обеспечивает ровное положение после отделки стены
• Металлическая дверь - повышает ударопрочность и препятствует несанкционированному вскрытию

Преимущества

• Высокая вместимость - 48 модулей позволяют разместить комплексную систему защиты
• Удобство обслуживания - съемные элементы ускоряют замену и диагностику
• Эстетичный внешний вид - минимализм и белый цвет подходят для современного интерьера
• Долгий срок службы - гарантия 5 лет подтверждает качество материалов
• Гибкость комплектации - можно купить корпус и дверь отдельно, если нужна замена

Ограничения применения

• Не допускается установка в условиях повышенной влажности - IP40 не защищает от брызг и пара
• Подходит только для скрытой установки - не предназначен для наружного монтажа
• Пластиковый корпус менее устойчив к механическому воздействию, чем металлический - не рекомендован для мест с высоким риском повреждений
• Максимальная глубина 90 мм ограничивает использование крупных модулей с длинным креплением

Примеры использования

• Главный распределительный щит в квартире - 48 модулей хватит на освещение, розетки, кондиционеры, теплый пол и бытовую автоматику
• Щит управления в офисе - объединяет питание компьютеров, серверов, телефонии и видеонаблюдения
• Система безопасности дома - в одном щите размещаются УЗО, реле времени, сигнализация и Wi-Fi роутер на монтажной плате
• Производственный участок малой мощности - управление насосами, светом, вентиляцией

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не меньше 90 мм + 5–10 мм на кабельный запас
• Используйте съемные шасси для предварительной сборки - это экономит время на месте
• Фиксируйте входящие кабели гребенкой - так избежите перегиба и улучшится теплоотвод
• Если щит монтируется в гипсокартон, обязательно используйте комплектные усиливающие планки
• Дверь с металлом лучше выбирать там, где есть риск случайного открытия - например, в детских учреждениях или общественных зонах
• Артикул nv-pb-md-4 - это именно комплект “основание + металлическая дверь”. Если вам нужна только дверь - заказывайте отдельно, чтобы не переплачивать
