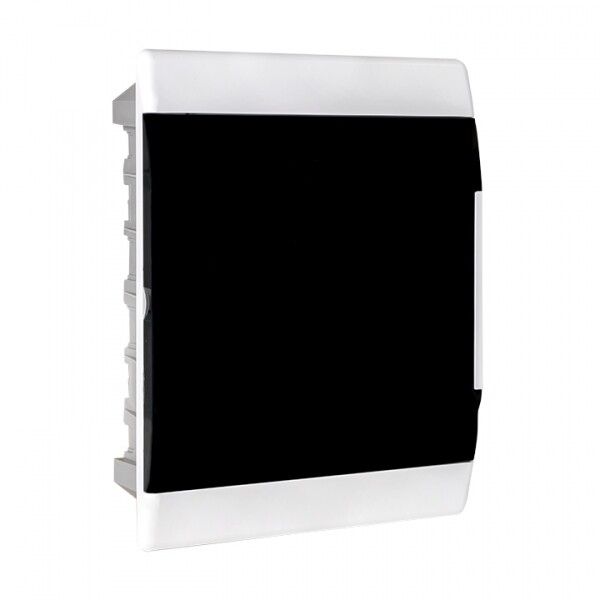

Щит распределительный встраиваемый ЩРВ-П-24 "SlimBox" IP41 PROxima | sb-v-24 EKF

Щит распределительный встраиваемый ЩРВ-П-24 SlimBox IP41 от EKF предназначен для компактной внутренней установки в стену и размещения модульной аппаратуры - автоматов, УЗО, счётчиков и других устройств на DIN-рейке. Модель из серии SlimBox PROxima сочетает надёжную защиту, удобство монтажа и эстетичный внешний вид, подходящий для жилых и коммерческих объектов.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-24 SlimBox IP41 используется для организации распределения электроэнергии внутри стен в помещениях с нормальными условиями эксплуатации. Подходит для монтажа в квартирах, офисах, магазинах, общественных зданиях. Внутри него размещаются модульные устройства: автоматические выключатели, устройства защитного отключения (УЗО), таймеры, электросчётчики и другие элементы управления.

Технические характеристики

• Количество модулей DIN: 24 - позволяет разместить до 24 стандартных модулей шириной 17,5 мм каждый;
• Способ монтажа: скрытая установка - корпус встраивается в стену, поверхность остаётся ровной;
• Глубина монтажа: 80 мм - минимальная глубина штробы, необходимая для установки; подходит для стандартных бетонных и кирпичных стен;
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды; не рекомендуется для влажных или открытых площадок;
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, с глянцевым белым покрытием;
• Количество рядов: 2 - два уровня расположения модулей для оптимального распределения места;
• Тип крышки: закрытого типа с прозрачной дверцей - обеспечивает доступ к устройствам без вскрытия, позволяет визуально контролировать положение контактов и индикаторов;
• Гарантийный срок: 60 месяцев - длительная гарантия на целостность корпуса и качество материалов.

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-24 SlimBox IP41 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Корпус оснащён встроенной DIN-рейкой, которая фиксируется в основании и не требует дополнительной установки. Для монтажа требуется подготовить нишу в стене глубиной не менее 80 мм. Кабели подводятся через предварительно просверленные отверстия в задней стенке. Прозрачная дверца открывается на петлях - не требует демонтажа при обслуживании.

Безопасность и стандарты

Корпус выполнен из самозатухающего ABS-пластика, соответствующего требованиям UL94 V-0. Степень защиты IP41 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания крупных частиц. Соответствует ГОСТ Р 50030.2 и IEC 60439-1 для распределительных щитов низкого напряжения. Не предназначен для установки вне помещений или в местах с постоянной влажностью.

Преимущества

• Прозрачная дверца - позволяет проверять состояние оборудования без открытия щита, снижает риск ошибочного вмешательства;
• Малая глубина (80 мм) - экономит место в стене, особенно важно при ограниченном пространстве;
• Высокая степень герметизации корпуса - минимизирует попадание пыли и влаги внутрь;
• Эстетичный белый глянец - легко вписывается в современный интерьер без необходимости декорирования;
• Удобная форма основания - увеличенное пространство для прокладки проводов улучшает доступ к клеммам при сборке.

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, подвал) - IP41 недостаточно для защиты от брызг и паров;
• Не рассчитан на наружную эксплуатацию - отсутствует защита от дождя, перепадов температур и UV-излучения;
• Ограниченная нагрузка на корпус - не предназначен для тяжёлых устройств свыше 1,5 кг на один модуль без дополнительной фиксации;
• ABS-пластик чувствителен к механическому воздействию при неправильной установке - не допускаются удары при забивании штробы.

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кондиционером и бытовой техникой;
• Административное помещение - организация питания рабочих мест, серверов, систем видеонаблюдения;
• Магазин или кафе - питание освещения, холодильного оборудования, POS-терминалов;
• Общественные здания - распределение энергии по этажам или секциям с возможностью контроля состояния автоматов через прозрачную дверцу.

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть не меньше 80 мм, иначе щит не войдёт полностью;
• Используйте уровень при установке - даже небольшой перекос затруднит закрывание дверцы;
• Подводите кабели через заводские отверстия, не сверлите новые - это сохраняет степень защиты IP41;
• При использовании тяжёлых устройств (например, трёхфазных УЗО) дополнительно закрепите их на рейке, чтобы не нагружать корпус;
• Часто используемые автоматы лучше располагать в первом ряду - так они легче доступны для операций включения/выключения.
