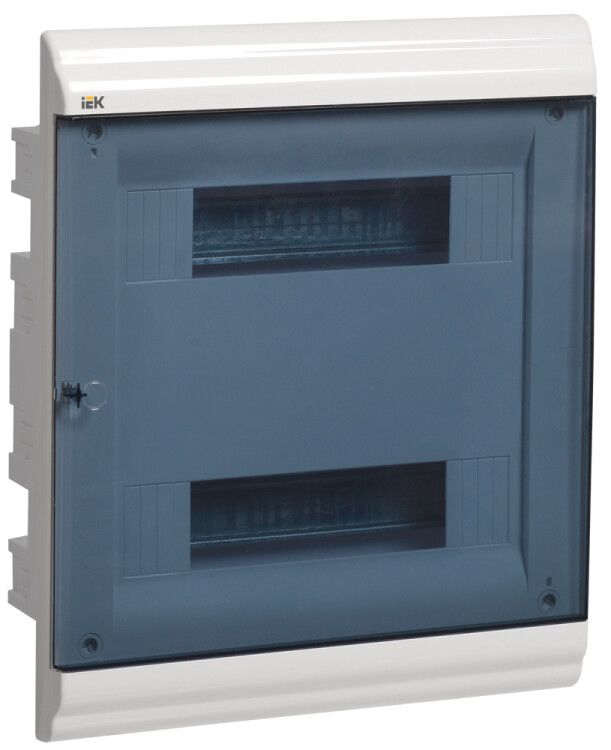

Корпус пластиковый встраиваемый на 24 модуля ЩРВ-П-24 IP41 (360х306х102мм) PRIME | MKP82-V-24-41-10 IEK

Щит распределительный встраиваемый ЩРВ-П-24 пластиковый белый IP41 от IEK (ИЭК), артикул mkp82-v-24-41-10, предназначен для внутренней установки в стену и сборки модульных аппаратов — автоматов, УЗО, дифавтоматов и других устройств. Корпус из прочного АБС-пластика обеспечивает надёжную защиту при ограниченном доступе к оборудованию.

Назначение и область применения

Щит распределительный ЩРВ-П-24 используется для организации распределительных щитов в жилых, офисных и промышленных помещениях. Подходит для осветительных и силовых цепей с напряжением до 380 В. Применяется там, где требуется скрытая установка: в бетонных или кирпичных стенах, внутри перегородок, в нишах. Часто встречается в системах управления освещением, на этажных щитках, в квартирах и административных зданиях.

Технические характеристики

• Количество модулей: 24 (на двух рядах по 12 модулей каждый)
• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Степень защиты: IP41 — защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик — ударопрочный, не поддерживающий горение
• Цвет: 9016 RAL (белый матовый)
• Глубина монтажа: 72 мм — требует соответствующей ниши в стене
• Количество дверей: одна, пластиковая, закрытого типа
• Наличие замка: да, защёлка с возможностью пломбирования
• Климатическое исполнение: УХЛ3 — работает при температурах от -20 до +85 °C
• Срок службы: 25 лет
• DIN-рейка: встроена, регулируемая по глубине
• Комплектность: некомплектный — без внутренних устройств, только корпус

Совместимость и монтаж

Щит распределительный ЩРВ-П-24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). DIN-рейка фиксируется в корпусе и позволяет регулировать её положение по глубине — удобно при работе с кабелями разного диаметра. Монтаж осуществляется в подготовленную нишу в стене. Для фиксации используются крепёжные отверстия по периметру корпуса. Кабели заводятся через выламываемые отверстия — их можно удалить под нужный диаметр. Замок-защёлка легко открывается ключом, а дверцу можно перенавесить на другую сторону.

Безопасность и стандарты

Щит распределительный ЩРВ-П-24 изготовлен в соответствии с ТУ 27.90.33-003-83135016-2017. Соответствует требованиям безопасности для электроустановок до 1000 В. Степень защиты IP41 предотвращает попадание крупных частиц и конденсата, что важно для помещений с повышенной влажностью — ванных комнат, подвалов, лестничных клеток. Возможность опломбирования дверцы соответствует правилам энергонадзора. Сертифицирован в реестре радиоэлектронной продукции (РЭ-225/19).

Преимущества

• Удобная регулировка DIN-рейки по глубине — снижает риск повреждения проводов при монтаже
• Защитный суппорт для шин N/PE — исключает случайное касание токоведущих частей
• Пластиковая дверца с замком-защёлкой — безопасна, не проводит ток, не нагревается
• Выламываемые отверстия — позволяют точно подогнать ввод кабеля без дополнительных инструментов
• Перенавеска дверцы — гибкость при расположении щита в нестандартных нишах
• Материал АБС-пластика — устойчив к коррозии, химическим воздействиям и механическим нагрузкам

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP41 недостаточна для открытых площадок
• Не рекомендован для мест с постоянным контактом с водой — например, в сырых подвалах без вентиляции
• Не поддерживает установку оборудования свыше 24 модулей — нельзя использовать с удлинёнными рейками
• Комплектация некомплектная — все устройства (Автоматы, УЗО, шины) необходимо приобретать отдельно
• Требуется точная подготовка ниши — глубина 72 мм должна быть соблюдена без перекосов

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит освещения в офисе с управлением по таймеру
• Распределительный щит в ванной комнате с УЗО для розеток
• Подключение группы бытовых приборов в кухне
• Система управления светом в коридорах и лифтовых холлах

Практические советы

• При монтаже проверьте глубину ниши — она должна быть минимум 72 мм, иначе корпус не войдёт
• Перед установкой удалите лишние выламываемые отверстия — используйте плоскогубцы, не давите слишком сильно
• Шины N и PE лучше крепить к суппорту, а не к корпусу — так снижается риск отсоединения
• Для долговечности не допускайте перегрузки по току — максимальный ток 100 А не является порогом для всех модулей одновременно
• При использовании в холодных помещениях (ниже -10 °C) перед включением дайте щиту адаптироваться к температуре — АБС-пластик становится хрупким при низких температурах
• Обязательно опломбируйте дверцу после окончания монтажа — это требование ПУЭ для щитов с доступом обслуживающего персонала
