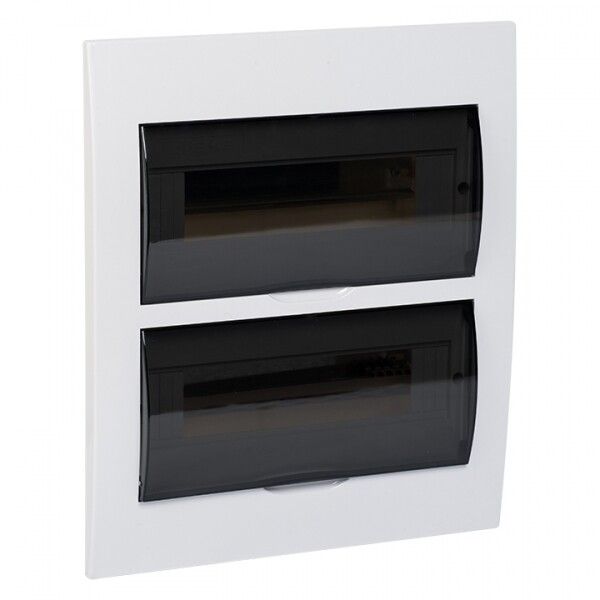

Щит распределительный встраиваемый ЩРВ-П-24 IP41 EKF PROxima | pb40-v-24

Щит распределительный встраиваемый ЩРВ-П-24 IP40-41 от EKF PROxima - компактный корпус для скрытой установки, рассчитанный на размещение 24 модулей DIN. Подходит для организации распределительных щитов в жилых, офисных и коммерческих зонах, где важна надежность и эстетика.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-24 IP40-41 предназначен для внутренней установки в стенах и используется для монтажа модульной аппаратуры: автоматических выключателей, УЗО, реле времени, устройств защиты и контроля. Применяется в квартирах, офисах, магазинах, общественных зданиях. Благодаря вертикальному открыванию дверцы, его можно устанавливать даже рядом со стенами или углами, не нарушая удобство обслуживания.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 24 (расположены в два ряда)
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP40 (защита от предметов >1 мм) / IP41 (защита от капель воды сверху)
• Глубина монтажа: 75 мм - подходит для стандартных перегородок
• Количество вводов: 10 (по 2 отверстия диаметром 25 мм и 3 отверстия 32 мм - сверху и снизу)
• Тип крышки: закрытого типа с прозрачной дверцей - позволяет контролировать состояние модулей без вскрытия
• Климатическое исполнение: УХЛ3 - работает при температурах от -15C до +60C
• Гарантия: 60 месяцев
• Цвет: белый

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-24 IP40-41 совместим со всеми стандартными модулями DIN 35 мм. Корпус оснащен встроенной DIN-рейкой - её не нужно устанавливать дополнительно. Монтаж осуществляется в подготовленную нишу в стене: фиксируется за счет крепежных отверстий по периметру. Глубина 75 мм соответствует типовым штробам. Для герметизации вводов используйте резиновые втулки (не входят в комплект). Открывающаяся дверца имеет петли с фиксацией в двух положениях - обеспечивает безопасный доступ при работе.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-24 IP40-41 соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования). Материал корпуса - самозатухающий ABS-пластик, что снижает риск распространения пламени. Защита IP40/IP41 предотвращает попадание твердых частиц и случайный контакт с элементами внутри, однако не гарантирует защиту от прямого воздействия воды - не применяйте в сырых помещениях без дополнительной защиты.

Преимущества

• Прозрачная дверца - позволяет визуально проверить состояние автоматов без открытия щита
• Вертикальное открывание - удобно при ограниченном пространстве перед щитом
• Высокая плотность модулей - 24 места в компактной глубине 75 мм
• Устойчивый к механическим повреждениям корпус из ABS-пластика
• Долгий срок службы - 5 лет гарантии

Ограничения применения

Щит распределительный встраиваемый ЩРВ-П-24 IP40-41 не предназначен для установки вне помещений, в местах с постоянным контактом с водой, паром или агрессивными средами. Недостаточно высокая степень защиты (IP40–IP41) исключает применение в цехах с брызгами, на улице, в подвалах с повышенной влажностью. Также не рекомендуется использовать в условиях частых перепадов температур ниже -15C или выше +60C. Комплектация некомплектная - все крепления, втулки и провода необходимо приобрести отдельно.

Примеры использования

• Распределительный щит в квартире - управление группами освещения, розеток, бытовой техники
• Административное здание - организация питания офисных зон, серверных шкафов, систем безопасности
• Торговый центр - распределение нагрузки между магазинами, рекламными конструкциями, системами кондиционирования
• Общественные учреждения - школы, больницы, спортивные объекты - для автономных контуров освещения и розеток

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 75 мм, чтобы корпус полностью вошел без деформации
• Используйте вводные отверстия равномерно: по 2×D25 мм и 3×D32 мм сверху и снизу - так легче организовать ввод и вывод кабелей
• Не забудьте про терморегуляцию: при большой плотности модулей возможен нагрев - избегайте перегрузки по току
• Для замены модулей - откройте дверцу полностью; она фиксируется в открытом состоянии, не мешая работать
• Щит распределительный встраиваемый ЩРВ-П-24 IP40-41 от EKF PROxima лучше сочетается с другими изделиями серии PROxima - одинаковая цветовая гамма и стиль крепления
