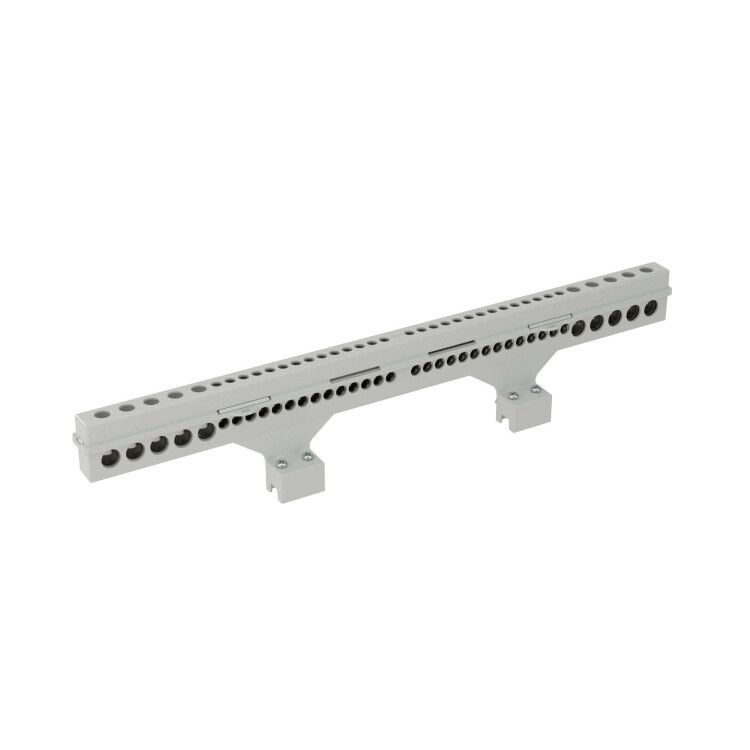

Клеммный блок RAM base усиленный, 18 модулей, 36 полюсов DKC (ДКС) 87318

Клеммный блок 18 модулей N+PE от DKC (ДКС), артикул 87318 - это надёжное решение для распределения нулевого и защитного заземления в распределительных щитках. Разработан для работы в составе серий RAM base, обеспечивает безопасное и удобное присоединение многожильных и одножильных проводов сечением от 1,5 до 50 мм2.

Назначение и область применения

Клеммный блок 18 модулей N+PE предназначен для организации систем TN-S и TT в электрощитах: разделения нулевого рабочего (N) и защитного заземления (PE) проводников. Применяется в распределительных щитах жилых домов, офисных зданий, торговых центров и промышленных объектов. Особенно эффективен при использовании с щитками серии RAM base от DKC, где обеспечивается скрытая и компактная установка.

Технические характеристики

• Количество контактов: 36 (18 для N, 18 для PE)
• Количество клемм на полюс: 14 - позволяет подключить до 14 проводов на каждый из двух шин
• Сечение проводника: 1,5–50 мм2 - поддерживает как тонкие контрольные провода, так и мощные фазные и заземляющие жилы
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В
• Номинальный ток: 160 А - выдерживает высокую нагрузку, подходящий для главных вводов и крупных групповых линий
• Тип присоединения: винтовое - надёжное механическое соединение с возможностью многократной перепроверки затяжки
• Ширина ячейки: 9 мм - соответствует стандартному шагу DIN-рейки, легко интегрируется в любые модульные системы
• Рабочая температура: -60...+80 C - работает в экстремальных условиях, включая холодные помещения и нагреваемые зоны
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, не распространяет пламя
• Высота: 15 мм - минимальная занимаемая высота, экономит место внутри щитка
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединений без вскрытия
• Позиция соединения: сбоку - провода заходят горизонтально, что упрощает маршрутизацию и снижает риск перегиба
• Требуется торцевая пластина: да - обязательна для герметизации и защиты краёв блока; в комплект не входит
• Взрывобезопасность: да - допущен к применению во взрывоопасных зонах согласно требованиям IECEx и ATEX

Совместимость и монтаж

Клеммный блок 18 модулей N+PE монтируется на специальный профиль, который является частью конструкции щитков серии RAM base. Установка осуществляется путём фиксации на дне щитка с помощью саморезов, входящих в комплект щитка. Блок совместим с другими модульными изделиями европейского стандарта (DIN 43880). Для правильной сборки важно использовать торцевую пластину - она предотвращает попадание пыли и влаги внутрь блока и исключает контакт между соседними клеммами. Монтаж требует точного соблюдения шага 9 мм - отклонение может вызвать трудности с установкой рядом расположенных устройств.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок: класс воспламеняемости V0 гарантирует самозатухание при возгорании, а наличие взрывобезопасности делает его пригодным для использования в зонах с повышенной опасностью. Напряжение 400 В и ток 160 А соответствуют нормам EN 60947-7-1. Прозрачный корпус позволяет оперативно выявлять перегрев, окисление или ослабление креплений.

Преимущества

• Увеличенное количество клемм (по 14 на полюс) - позволяет объединить несколько ответвлений без использования дополнительных перемычек
• Прозрачная конструкция - упрощает диагностику и обслуживание
• Стандартная ширина 9 мм - идеальная совместимость с большинством модульных решений
• Работа при экстремальных температурах - подходит для неотапливаемых помещений и наружных щитов
• Поддержка широкого диапазона сечений - один блок заменяет несколько типоразмеров
• Взрывобезопасность - расширяет возможности применения в промышленности

Ограничения применения

• Не предназначена для автоматического подключения - требуется ручная затяжка винтов
• Обязательно использование торцевой пластины - без неё нарушается степень защиты и увеличивается риск пробоя
• Не рекомендуется для постоянного пребывания в среде с агрессивными химическими веществами - материал корпуса устойчив, но не химически инертен
• Запрещено превышать максимальную площадь сечения 50 мм2 - это может привести к деформации клеммы и потере контакта
• Не используется как основной коммутирующий элемент - только для распределения и соединения

Примеры использования

• Главный ввод в квартире: разделение PEN на N и PE перед распределением по этажу
• Щитовая в торговом центре: организация заземления для всех розеточных групп
• Производственный участок: распределение нуля и заземления на станки с частотными преобразователями
• Наружный щиток на парковке: обеспечение защиты от влаги и перепадов температур
• Аварийное освещение: надёжное соединение заземляющего проводника в местах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на длину 8–10 мм - этого достаточно для надёжного контакта в клемме
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изолирующий материал
• Используйте торцевую пластину даже при кажущемся “чистом” монтаже - она предотвращает случайные замыкания
• При работе с медными проводниками сечением выше 25 мм2 используйте наконечники - это повысит долговечность соединения
• При установке в щитки RAM base следите за положением блока - он должен плотно прилегать к дну, иначе возможен перекос
• При необходимости замены - отключите питание, снимите торцевую пластину, затем открутите два крепёжных винта
