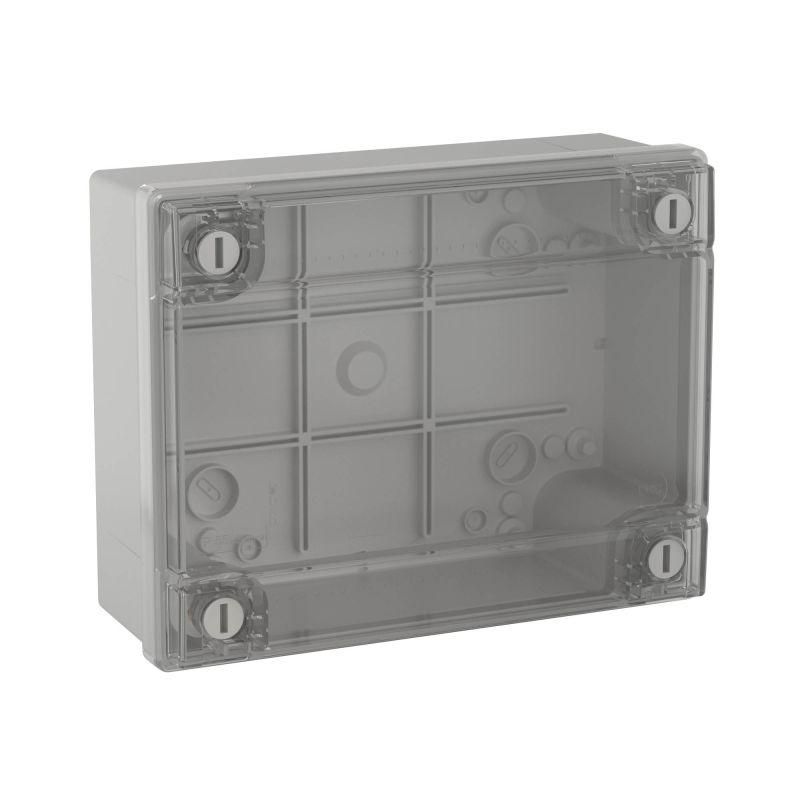

Коробка распределительная с гладкими стенками, прозрачная, IP56, 380х300х120мм | 54420 DKC ДКС

Коробка распределительная с гладкими стенками, прозрачная, IP56, 380х300х120мм от бренда DKC (ДКС), артикул 54420, предназначена для безопасного разветвления и соединения электрических кабелей в условиях повышенной влажности и запыленности. Относится к серии Express и совместима с другими элементами этой системы.

Назначение и область применения

Коробка используется для организации точек разветвления кабелей и проводов в открытой проводке. Подходит для установки на стены и потолки в помещениях и на улице. Применяется в системах освещения, слаботочных сетях (телефон, TV, данные), а также на промышленных объектах - например, на конвейерах, станциях управления, в цехах с высокой влажностью.

Технические характеристики

• Размеры: 380×300×120 мм - позволяет разместить значительное количество соединений внутри.
• Степень защиты: IP56 - защищена от пыли (не полностью, но достаточно для большинства условий) и от мощных струй воды из любого направления.
• Материал: пластик - устойчив к коррозии, химически инертен, не проводит ток.
• Температурный диапазон: от -25 C до +60 C - работает в холодных и жарких климатических зонах.
• Крышка: прозрачная, с вспененным полуретановым уплотнителем - обеспечивает герметичность и позволяет визуально контролировать состояние внутренних соединений без вскрытия.
• Крепление крышки: винтовое - надежно фиксирует крышку, исключает самопроизвольное открывание.
• Экранирование и защитный экран: есть - снижает влияние внешних электромагнитных помех на сигналы внутри коробки.
• Пломбируемость: да - можно опечатать для предотвращения несанкционированного доступа.
• Ввод с тыльной стороны: да - удобно для прокладки кабелей сзади, особенно при монтаже вдоль стен.
• Соединение в ряд: да - несколько коробок можно выстроить в линию, формируя протяженную трассу.
• Содержание галогенов: да - материал содержит галогены, что важно учитывать при проектировании систем с требованиями к негорючести и дымообразованию.
• Взрывозащита: да - соответствует требованиям для использования во взрывоопасных средах класса II (по ГОСТ 30852.10).
• Поверхность: необработанная - не имеет антикоррозийного или декоративного покрытия, требует осторожного обращения при монтаже.

Совместимость и монтаж

Коробка совместима с трубами и аксессуарами серии Express от DKC. Для ввода кабелей используются отдельные кабельные зажимы и муфты - они не входят в комплект. Монтаж осуществляется настенно-потолочно с помощью крепежа через отверстия в боковых стенках. Диаметр кабельных вводов зависит от выбранных зажимов - необходимо заранее выбрать подходящие по сечению кабеля. Учитывайте посадочные размеры: глубина 120 мм позволяет разместить кабели с диаметром до 16–18 мм в зависимости от числа вводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30852.10 (взрывозащита), ГОСТ 14254 (IP56). Экранирование и наличие защитного экрана обеспечивают соответствие нормам по электромагнитной совместимости. Наличие пломбируемости позволяет соблюдать правила безопасности при обслуживании электроустановок. Не рекомендуется использовать в местах постоянного контакта с открытым огнем или в средах с агрессивными химическими веществами.

Преимущества

• Прозрачная крышка - позволяет проверять целостность соединений без демонтажа.
• Высокая степень защиты IP56 - надежна в сырых, пыльных и уличных условиях.
• Возможность соединения в ряд - легко масштабируется для длинных трасс.
• Уплотнитель из полуретана - долговечен, сохраняет эластичность при перепадах температур.
• Экранирование - снижает риск помех в слаботочных системах.
• Поддержка пломбировки - повышает уровень контроля доступа.

Ограничения применения

• Не предназначен для прямого подключения нагрузки - только для разветвления и соединения кабелей.
• Не включает кабельные вводы - их нужно докупать отдельно.
• Необработанная поверхность - при монтаже в агрессивной среде возможна быстрая деградация материала; требуется дополнительная защита.
• Содержание галогенов - не подходит для помещений с жесткими экологическими требованиями (например, метро, больницы, где важна низкая токсичность дыма).
• Габариты 380×300×120 мм - слишком велика для тесных ниш или ограниченных пространств.

Примеры использования

• Разветвление силового кабеля на участке конвейера в пищевом цеху.
• Объединение нескольких слаботочных линий (TV, Ethernet, сигнализация) на фасаде здания.
• Точка соединения в подвале с высокой влажностью - вместо металлической коробки, чтобы избежать коррозии.
• Монтаж в зоне с опасностью взрыва газа - например, на АЗС или в газовом хозяйстве.

Практические советы

• Перед монтажом выберите кабельные зажимы, соответствующие диаметру используемых проводов - это гарантирует герметичность и механическую прочность.
• При использовании в условиях частых перепадов температур проверяйте состояние уплотнителя каждые 6–12 месяцев - он может терять эластичность.
• При соединении нескольких коробок в ряд - используйте одинаковые модели, чтобы избежать щелей между элементами.
• Для пломбирования используйте одноразовые пломбы с номерами - это упрощает учет и аудит.
• Не закручивайте винты крышки с избытком усилия - это может деформировать пластиковую рамку и нарушить герметичность.
• Если коробка будет установлена вне помещения - рассмотрите возможность дополнительного козырька сверху для защиты от прямого попадания дождя.
