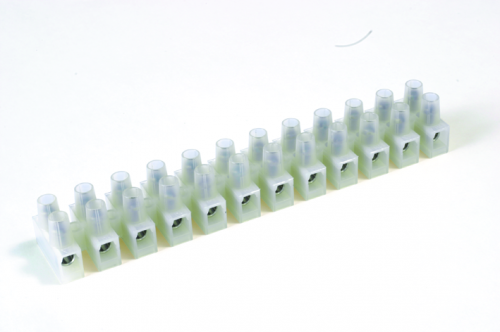

Колодка клеммная полиамид ЗВИ 6.6,12р,110°С,450V, 24A, 2,5мм.кв. | 43212NY DKC ДКС

Колодка клеммная полиамид 6.6, 12 рядов, 110°С, 450V, 24A, 2.5 мм2 от DKC (ДКС) - компактное винтовое устройство для надежного соединения многожильных и одножильных проводов сечением до 2,5 мм2. Артикул 43212ny входит в серию Quadro и предназначена для стационарной установки в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Колодка клеммная полиамид 6.6, 12 рядов, 110°С, 450V, 24A, 2.5 мм2 используется для создания разъёмных или постоянных электрических соединений в цепях переменного и постоянного тока. Подходит для подключения силовых и слаботочных проводов в условиях, где важна механическая прочность и стабильность контакта. Применяется в панелях управления, системах автоматизации, на станках, конвейерах, осветительных и нагревательных устройствах.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Количество полюсов: 12
• Максимальное сечение провода: 2,5 мм2
• Тип соединения: винтовое (винт M3)
• Материал корпуса: полиамид 6.6
• Материал контактов: бронза OT58 с никелевым покрытием
• Рабочий температурный диапазон: от -20 C до +110 C
• Класс воспламеняемости: V2 (самозагасающийся материал)
• Цвет: белый
• Габариты: ширина 20,2 мм, высота 16,1 мм
• Расположение подключения: сбоку
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность

Совместимость и монтаж

Колодка клеммная полиамид 6.6, 12 рядов, 110°С, 450V, 24A, 2.5 мм2 совместима с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается без дополнительных креплений - просто защёлкивается на рейке. Для подключения используйте отвертку с плоским лезвием, подходящую под винты M3. Не требует специальных инструментов. Стороннее расположение входов позволяет удобно коммутировать провода в плотных сборках. Габариты позволяют размещать до 5 таких колодок на одной DIN-рейке шириной 35 мм.

Безопасность и стандарты

Колодка соответствует требованиям безопасности по классу воспламеняемости V2 - материал самозагасает после удаления источника огня. Корпус из полиамида 6.6 обеспечивает электроизоляцию даже при длительной работе при температуре до 110 C. Никелевое покрытие контактов снижает окисление и повышает срок службы соединения. Соответствует международным нормам IEC 60947-7-1 для клеммных устройств.

Преимущества

• Устойчивость к перегрузкам благодаря медному сплаву контактов и оптимизированной форме зажима
• Стойкость к химическим веществам, маслам и влаге - благодаря полиамиду 6.6
• Надёжное винтовое соединение без необходимости периодического подтягивания
• Легко проверить состояние контактов - доступ к винтам сбоку
• Белый цвет корпуса улучшает визуальный контроль и маркировку

Ограничения применения

• Не предназначен для частых отсоединений - винтовые клеммы рассчитаны на стационарную установку
• Запрещено использовать с проводами большего сечения, чем 2,5 мм2 - риск перегрева и деформации зажима
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или экстремальными температурами выше 110 C
• Класс воспламеняемости V2 не является самозагасающимся на уровне V0 - не подходит для взрывоопасных зон

Примеры использования

• Подключение выходов автоматических выключателей в распределительном щите
• Объединение нескольких датчиков в одном узле управления
• Соединение проводов питания и сигнала в пультах управления станков
• Разводка цепей освещения в промышленных помещениях
• Формирование групповых соединений в системах теплого пола или нагрева

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - не более 8–10 мм, чтобы избежать замыкания
• Используйте только отвертки с правильным размером лезвия - слишком маленькая или большая отвертка может повредить резьбу M3
• При использовании многожильных проводов запрессуйте их наконечником - так контакт будет надёжнее
• При установке рядом с источниками тепла (например, ТЭНами) учтите, что температура вокруг может превышать 70 C - выбирайте место с хорошим воздушным охлаждением
• Артикул 43212ny можно комбинировать с другими элементами серии Quadro - они имеют одинаковый шаг и крепления
