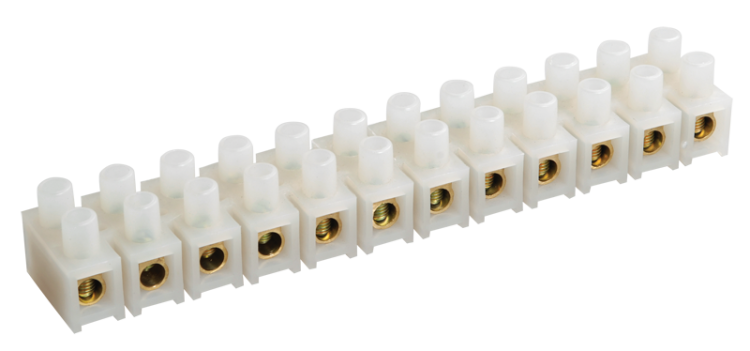

Колодка клеммная ЗВИ-20 4-10кв.мм 12 пар IEK UZV3-020-06

Клеммная колодка винтовая ЗВИ-20 4-10 мм2 12 пар от IEK предназначена для надёжного и безопасного соединения многожильных и одножильных проводов в распределительных щитах и оборудовании. Благодаря прозрачному корпусу и винтовому зажиму, её удобно монтировать и контролировать состояние контакта - особенно в условиях ограниченного доступа.

Назначение и область применения

Клеммная колодка винтовая ЗВИ-20 4-10 мм2 12 пар используется для создания разъёмных электрических соединений между проводниками сечением 4–10 мм2. Подходит для внутренней проводки в щитах, подключения автоматических выключателей, УЗО, тепловых реле, счётчиков и других устройств. Применяется в бытовой, коммерческой и промышленной электротехнике - например, в системах управления станками, освещением, конвейерами.

Технические характеристики

• Сечение подключаемых проводов: 4–10 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 20 А - рассчитана на постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В - допустимо использование в сетях до 400 В переменного тока
• Количество полюсов: 12 пар - всего 24 контакта, можно подключить 12 проводов с каждой стороны
• Тип соединения: винтовое - обеспечивает прочный контакт при затяжке отверткой
• Материал корпуса: прозрачный полиэтилен - устойчив к механическим воздействиям, не горючий
• Рабочая температура: от –25 C до +85 C - подходит для холодных помещений и нагреваемых зон
• Ширина одной ячейки: 23 мм - позволяет компактно размещать несколько колодок рядом
• Цвет: белый, прозрачный корпус - легко визуально проверить наличие провода и качество зажима
• Гарантия: 36 месяцев - подтверждает долговечность материалов и сборки

Совместимость и монтаж

Клеммная колодка винтовая ЗВИ-20 4-10 мм2 12 пар монтируется непосредственно на DIN-рейку без дополнительных креплений. Соединение проводов осуществляется сбоку - каждый контакт имеет вход и выход с противоположных сторон. Для монтажа используйте отвёртку с плоским шлицем. Не требует предварительной подготовки жил - можно вставлять провода без наконечников, хотя для алюминиевых жил рекомендуется применение наконечников типа НШВИ. Колодка совместима с большинством стандартных DIN-реек шириной 35 мм.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для электромонтажных изделий. Материал корпуса - негорючий полиэтилен, что снижает риск возгорания при перегрузках. Защита от случайного прикосновения к токоведущим частям обеспечивается конструкцией: винты находятся внутри корпуса, а провода фиксируются с боковой стороны. Отсутствие открытых контактов делает её безопасной для работы в помещениях с повышенной влажностью и пылью.

Преимущества

• Прозрачный корпус - позволяет видеть положение провода и степень затяжки винта без вскрытия
• Высокая плотность контактов - 12 пар на единицу позволяют экономить место в щите
• Удобство обслуживания - можно отсоединить один провод, не трогая остальные
• Стандартная ширина ячейки - легко сочетается с другими элементами на DIN-рейке
• Латунные клеммы и винты - обеспечивают хорошую проводимость и устойчивость к окислению

Ограничения применения

• Не предназначен для подключения проводов меньше 4 мм2 - возможен плохой контакт и выпадение жилы
• Не рассчитана на ток выше 20 А - превышение может вызвать перегрев и деформацию
• Не следует использовать в средах с агрессивными химическими веществами - полиэтилен не устойчив к растворителям
• Не подходит для частых отключений/подключений - винтовые зажимы теряют усилие после нескольких циклов
• Не применяется в высокочастотных цепях - из-за паразитной индуктивности винтового соединения

Примеры использования

• Подключение групп освещения в этажном щите
• Разводка нулевых и заземляющих проводников в распределительных щитах
• Соединение выходов УЗО с автоматами
• Обвязка терморегуляторов и реле времени в системах отопления
• Формирование шины N и PE в промышленных пультах управления

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошёл в гнездо - не должно быть свободного конца
• Для алюминиевых проводов используйте наконечники НШВИ - это предотвращает деформацию жилы
• Проверяйте затяжку через 1–2 недели после первого включения - первичная усадка провода может ослабить контакт
• При монтаже в tight-пространстве ориентируйте колодку так, чтобы винты были обращены к месту доступа
• Не смешивайте провода разного сечения в одном контакте - это нарушает равномерность давления
• При необходимости удлинения цепи - используйте перемычки из того же сечения, что и основной провод
