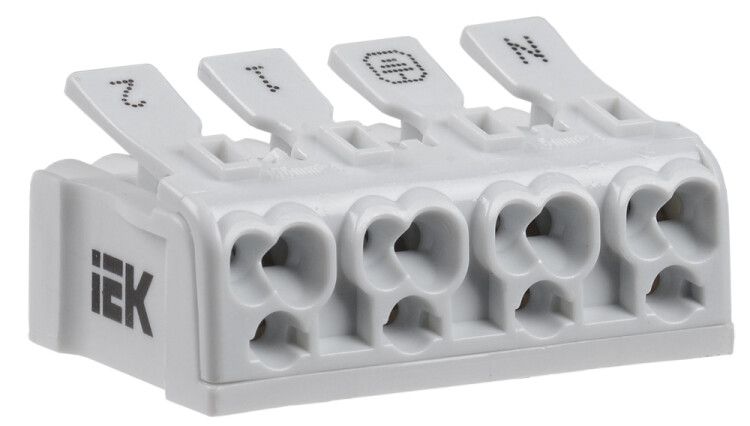

Клемма пружинная соединительная КСП4-2L+N+PE | UKZ-B06-4P-F0-E0-10 IEK

Клемма пружинная соединительная КСП4-2L+N+PE от бренда IEK - компактное устройство для надёжного соединения одножильных и многожильных медных проводов в распределительных щитах. Артикул ukz-b06-4p-f0-e0-10 обеспечивает комбинированное подключение трёх цепей: L, N и PE - всё в одном корпусе.

Назначение и область применения

Клемма КСП4-2L+N+PE используется для создания постоянных электрических соединений в сетях переменного тока до 450 В и частотой 50 Гц. Подходит для монтажа в силовых и осветительных цепях внутри распределительных шкафов, щитов управления, автоматических выключателей и УЗО. Особенно эффективна там, где требуется быстрое и безопасное ответвление нескольких проводов без использования инструментов.

Технические характеристики

• Тип зажима: пружинный (самонажимной механизм - винты)
• Сечение провода: 0,5–2,5 мм2 (для меди, одножильных и многожильных)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Количество контактов: 12 (по два зажима на каждый из шести полюсов)
• Зажимов на полюс: 2 - позволяет подключить входящий и исходящий проводник
• Полюсы: три группы - 2×L, 2×N, 2×PE (объединённые в единую платформу)
• Рабочая температура: от –60 C до +40 C
• Ширина одной ячейки: 5 мм - совместима с DIN-рейкой стандарта EN 60715
• Цвет корпуса: серый
• Материал корпуса: термопласт, устойчивый к перегреву и механическому воздействию
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство монтируется прямо на DIN-рейку без дополнительных креплений. Для подключения используйте кнопку на верхней части каждого зажима - она открывает пружинный механизм. После вставки провода кнопка возвращается в исходное положение, плотно фиксируя жилу. Монтаж выполняется без инструментов; достаточно зачистить провод до 8–10 мм и вставить его до упора. Соединения расположены сбоку - удобно при ограниченном пространстве в щите. Общая ширина устройства соответствует 12 модулям (12 × 5 мм = 60 мм).

Безопасность и стандарты

Клемма КСП4-2L+N+PE соответствует требованиям IEC/EN 60947-7-1 для аппаратов сборочных систем. Корпус выполнен из самозагасающего материала, предотвращающего распространение пламени. Защита IP20 обеспечена конструкцией корпуса - доступ к токоведущим частям невозможен при установленном состоянии. Наличие отдельных контактов для PEN и PE снижает риск путаницы при заземлении.

Преимущества

• Не требуют затяжки винтов - экономят время при массовом монтаже
• Стабильно высокое качество соединения даже при вибрациях и перепадах температур
• Объединение L/N/PE в одном блоке уменьшает количество элементов в щите
• Поддержка многожильных проводов без опрессовки - просто вставьте подготовленную жилу
• Чёткая цветовая и функциональная маркировка полюсов снижает риск ошибок при подключении

Ограничения применения

• Не алюминиевые провода - только медь
• Не допускается использование проводов сечением менее 0,5 мм2 или более 2,5 мм2
• Не предназначен для открытых площадок или помещений с повышенной влажностью - класс защиты IP20 не предусматривает защиту от воды
• Не рекомендовано применение в условиях регулярных ударных нагрузок или сильных механических сотрясений
• Не следует использовать для временных подключений - конструкция рассчитана на долговременную работу

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в квартирном щите
• Объединение нулевых проводников после УЗО перед группой розеток
• Подключение защитного проводника ко всем корпусам оборудования через одну точку
• Создание точки ответвления для подключения светильников или датчиков в промышленных контроллерных шкафах

Практические советы

• Перед вставкой обязательно зачищайте провод до 8–10 мм - меньше не закроется полностью, больше может повредить внутреннюю пластину
• Проверяйте прочность соединения легким потягиванием провода после замыкания зажима
• При использовании многожильных проводов слегка скрутите жилы руками - так они лучше войдут в зажим
• Убедитесь, что все провода одного типа (например, все L) находятся на своих местах - смешивание может вызвать аварию
• При необходимости замены - всегда отключайте питание. Просто открыть зажим недостаточно - есть риск поражения током
• При проектировании щита учтите ширину 60 мм - место под эту клемму необходимо предусмотреть заранее
