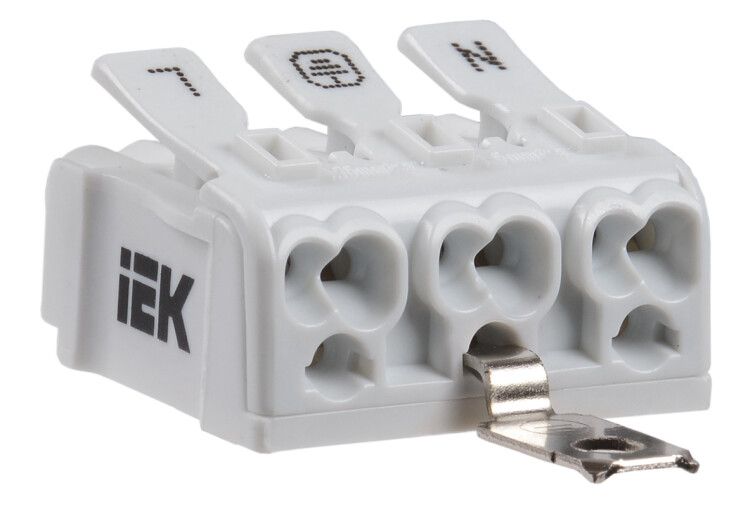

Клемма пружинная соединительная КСПз3-L+N+PE | UKZ-B06-3P-F0-E1-10 IEK

Клемма пружинная соединительная КСПз3-L+N+PE от IEK - компактное решение для надёжного соединения трёх проводников (L, N, PE) в распределительных коробках, щитах и оборудовании. Артикул ukz-b06-3p-f0-e1-10 обеспечивает быстрое и безопасное присоединение проводов без инструментов.

Назначение и область применения

Клемма КСПз3-L+N+PE используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 450 В и частотой 50 Гц. Подходит для установки в электрических шкафах, распределительных коробках, пультах управления, осветительных системах и промышленном оборудовании. Трёхполюсная конфигурация позволяет объединить фазный, нулевой и защитный проводники в одном устройстве - упрощает сборку и снижает количество элементов в щите.

Технические характеристики

• Количество контактов: 3 (L, N, PE)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Диапазон сечений провода: 0,5–2,5 мм2
• Тип присоединения: пружинный зажим (без винтов)
• Количество зажимов на полюс: 1
• Рабочая температура: от –60 C до +40 C
• Ширина ячейки: 5 мм - совместима с DIN-рейкой стандарта EN 60715
• Материал корпуса: термопласт - устойчив к перегреву и механическим нагрузкам
• Цвет: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма КСПз3-L+N+PE не имеет стандартной монтажной ножки - её нельзя закрепить на DIN-рейке напрямую. Установка возможна только через крепление в панели, коробке или с использованием дополнительных держателей. Присоединение проводов осуществляется сбоку: зачищенный провод вставляется в гнездо до упора, зажим автоматически фиксирует жилу. Для отсоединения необходимо нажать на рычаг зажима. Максимальное сечение - 2,5 мм2; провода большего сечения не войдут. Нельзя использовать с алюминиевыми или комбинированными проводниками - только медь.

Безопасность и стандарты

Клемма соответствует требованиям к безопасности для электроустановок в условиях нормальной эксплуатации. Произведена по технологии IEK, обеспечивающей соответствие международным стандартам качества на материалы и исполнение. Отсутствуют явные указания на сертификаты (например, UL, CE), однако продукт ориентирован на рынок стран ЕАЭС и применяется в проектах, требующих сертифицированного оборудования.

Преимущества

• Быстрая установка - не требуется отвертка, достаточно вставить провод
• Устойчивость к вибрациям - пружинный механизм сохраняет контакт даже при механических колебаниях
• Защита от случайного выскальзывания - провод фиксируется плотно, без люфта
• Объединённая конструкция L+N+PE - экономит место в щите и уменьшает число соединений
• Высокая надёжность при широком диапазоне температур - работает в холодных помещениях и на улице

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2
• Запрещено применение с алюминиевыми, медно-алюминиевыми или многожильными проводами с опрессованной оконцовкой - риск потери контакта
• Отсутствует возможность крепления на DIN-рейку - нужен дополнительный способ фиксации
• Не предназначен для высокочастотных или импульсных цепей - только для сети 50 Гц
• Не рекомендовано использование в средах с постоянным воздействием масла, химических растворителей или агрессивной пыли

Примеры использования

• Подключение светильников в распределительной коробке - фаза, ноль, земля в одной точке
• Сборка щита управления насосом или вентилятором - три провода от двигателя и кабеля питания
• Соединение проводов в холодильных камерах - благодаря низкому порогу работы (-60 C)
• Монтаж в наружных щитах - устойчивость к перепадам температур

Практические советы

• Перед вставкой провода обязательно зачистите жилу на 8–10 мм - недостаточная длина не позволит зажать провод полностью
• Проверьте, что провод не повреждён и не имеет обрывов - пружинный зажим не компенсирует плохой контакт
• При работе в условиях повышенной влажности используйте герметичные коробки - хотя клемма устойчива к температуре, она не имеет защиты IP
• Для удобства монтажа в tight-пространствах предварительно подготовьте все провода и пометьте их цветом/маркировкой
• При замене старых винтовых клемм - учтите, что КСПз3-L+N+PE занимает меньше места, но требует другого способа крепления
