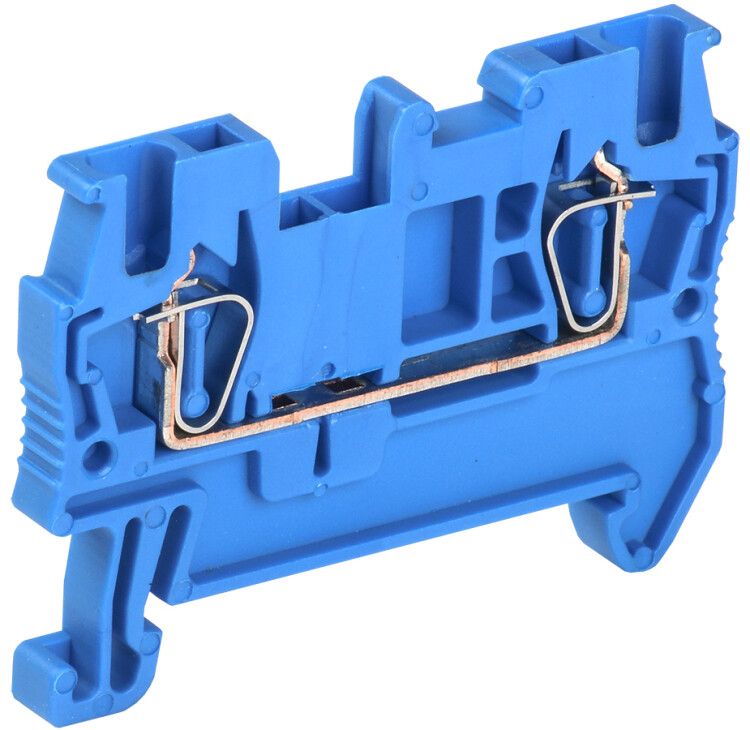

Клемма пружинная КПИ 2в-1,5 17,5А синий | YZN11-001-K07 IEK

Клемма пружинная КПИ 2в-1,5 17,5А синий от IEK - компактное устройство для надёжного и быстрого соединения проводов в электрощитах на DIN-рейке. Подходит для фазных, нулевых и защитных проводников сечением до 2,5 мм2, обеспечивает долговечную работу в широком диапазоне температур.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5 17,5А синий используется для создания постоянных электрических соединений в распределительных щитах, автоматических выключателях, модульном оборудовании и других устройствах внутри электротехнических шкафов. Применяется для подключения фазных, нулевых и защитных проводников (PE, PEN). Особенно эффективна там, где требуется частая перенастройка или обслуживание - например, в системах управления, конвейерах, освещении, промышленной автоматике.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений провода: 0,2–2,5 мм2 (включая провода с наконечниками)
• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество контактов: один вход/выход
• Количество клемм на уровне: две - можно соединить два провода в одной точке
• Положение подключения: сбоку - удобно для плотной укладки
• Рабочая температура: от –40 C до +85 C
• Ширина: 4,2 мм - экономия места в шкафу
• Материал корпуса: огнестойкий полиамид класса V0
• Срок службы: 15 лет
• Цвет: синий - стандартизированная цветовая маркировка для нулевых проводников

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5 17,5А синий совместима со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется защёлкиванием - достаточно приложить усилие до характерного щелчка. Для отключения - нажмите рычаг зажима и вытащите провод. Не требует затяжки винтов. Поддерживает подключение:

• Голых однопроволочных и многопроволочных проводов (без наконечника)
• Проводов с гильзовыми наконечниками (до 2,5 мм2)

Установка замыкающей пластины возможна - позволяет последовательно соединить несколько клемм между собой без внешних перемычек.

Безопасность и стандарты

Корпус изготовлен из материала с классом воспламеняемости V0 - самозатухающий, не распространяет пламя. Соответствует требованиям безопасности для внутреннего монтажа в электрошкафах. Работает в условиях повышенной влажности, запылённости и колебаний температуры. Номинальное напряжение 500 В соответствует нормам для сетей переменного тока до 690 В (по IEC 60947-7-1).

Преимущества

• Быстрая установка - не нужен инструмент, исключается человеческая ошибка при затяжке
• Высокая механическая прочность и устойчивость к вибрациям благодаря пружинному механизму
• Компактность - всего 4,2 мм в ширину, позволяет размещать больше клемм в одном ряду
• Стандартный синий цвет - сразу видно, что это ноль, снижает риск ошибок при обслуживании
• Поддержка двух проводов на одну клемму - уменьшает количество элементов в цепи
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется использовать вне закрытых шкафов - не имеет защиты IP, чувствителен к попаданию жидкостей и крупной пыли
• Запрещено применять в цепях с импульсными нагрузками выше 17,5 А - риск повреждения пружины
• Не подходит для многожильных проводов с очень мягкими жилами (например, алюминиевые) без наконечников - возможен выход из строя контактной группы

Примеры использования

• Распределение нуля в щитовой квартиры - все нулевые провода от автоматов подключаются через эту клемму
• Объединение нескольких датчиков в одно место на контроллере
• Создание точки ответвления в цепи освещения
• Подключение термореле, реле времени, преобразователей частоты
• Сборка распределительных блоков в промышленных панелях

Практические советы

• Перед вводом провода убедитесь, что он полностью зачищен - не менее 8–10 мм, чтобы обеспечить надёжный контакт
• Для многожильных проводов лучше использовать наконечники - они предотвращают расслоение жил
• При использовании замыкающих пластин проверяйте соответствие шага клемм - они должны точно совпадать
• Синий цвет клеммы указывает на ноль - используйте её только для этого назначения, чтобы не нарушить цветовую маркировку
• Проверяйте герметичность шкафа - даже при хорошем материале корпуса, попадание воды может вызвать коррозию контактов
• При необходимости замены - всегда отключайте питание; пружинный механизм не гарантирует изоляцию при открытом состоянии
