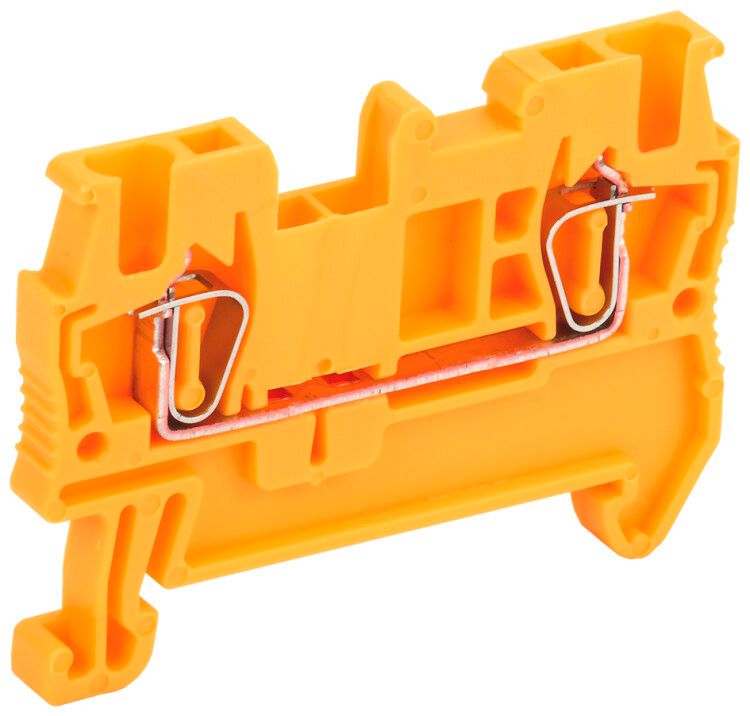

Клемма пружинная КПИ 2в-1,5 17,5А оранжевая | YZN11-001-K09 IEK

Клемма пружинная КПИ 2в-1,5 17,5А оранжевая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм2 и выдерживает нагрузку до 17,5 А. Артикул yzn11-001-k09 обеспечивает совместимость с другими элементами серии КПИ.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5 17,5А оранжевая используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников. Часто применяется в автоматике, промышленном оборудовании, системах освещения и управления. Благодаря компактным габаритам и возможности установки на DIN-рейку, идеально встраивается в плотные электротехнические шкафы.

Технические характеристики

• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений провода: 0,2–2,5 мм2 - подходит как для одножильных, так и для многожильных проводов
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество контактов: один вход/выход
• Количество клемм на уровне: две - можно соединить два провода в одной точке
• Рабочая температура: от –40 C до +85 C - подходит для холодных и жарких помещений
• Положение подключения: сбоку - удобно при плотной компоновке
• Ширина: 4,2 мм - экономия места в шкафу
• Материал корпуса: огнестойкий полиамид класса V0 - самозагасающий, не распространяет пламя
• Цвет: оранжевый - визуальное отличие от других клемм
• Срок службы: 15 лет - долговечность при правильной эксплуатации

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5 17,5А оранжевая легко монтируется на стандартную DIN-рейку 35 мм. Для подключения не требуется отвертка - достаточно нажать на рычаг зажима, вставить провод и отпустить рычаг. Провод можно вводить как с предварительно установленным наконечником, так и без него - даже многожильный провод фиксируется надёжно. Возможна установка замыкающей пластины для последовательного соединения нескольких клемм между собой. Все клеммы серии КПИ совместимы друг с другом, что упрощает сборку и модификацию цепей.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал не горит и не поддерживает пламя
• Защита от перегрева благодаря термостойкому корпусу
• Соответствует требованиям безопасности для внутреннего монтажа в электрошкафах

Преимущества

• Быстрое подключение - не нужна отвертка, снижается время монтажа
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Высокая надёжность контакта - минимум переходного сопротивления
• Стойкость к химическим веществам и перепадам температур
• Возможность комбинирования с маркировочными пластинами и заглушками

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - риск плохого контакта и перегрева
• Не рекомендован для частых подключений/отключений - рассчитана на постоянные соединения
• Не использовать во взрывоопасных средах - не имеет соответствующего взрывозащищённого исполнения
• Запрещено применять в условиях постоянного погружения в воду - IP-класс не указан, значит, защита только от брызг и пыли

Примеры использования

• Подключение выходов автоматических выключателей к групповым линиям освещения
• Объединение нулевых проводников в распределительной коробке
• Сборка цепей управления на станках и конвейерах
• Фиксация защитных проводников PE в щитах жилых домов и офисов

Практические советы

• Перед введением провода убедитесь, что он зачищен на 8–10 мм - слишком мало или много оголённого металла снижает надёжность
• Для многожильных проводов слегка скрутите жилы перед вставкой - это предотвращает выпадение отдельных проволочек
• Учитывайте ширину 4,2 мм при проектировании расположения клемм - на одном уровне поместится до 7 таких клемм на 35-мм рейке
• Используйте замыкающие пластины для связи соседних клемм вместо отдельных перемычек - это уменьшает количество деталей и повышает надёжность
• При необходимости маркировки используйте цветные пластины - оранжевый цвет клеммы хорошо контрастирует с белыми и серыми метками
