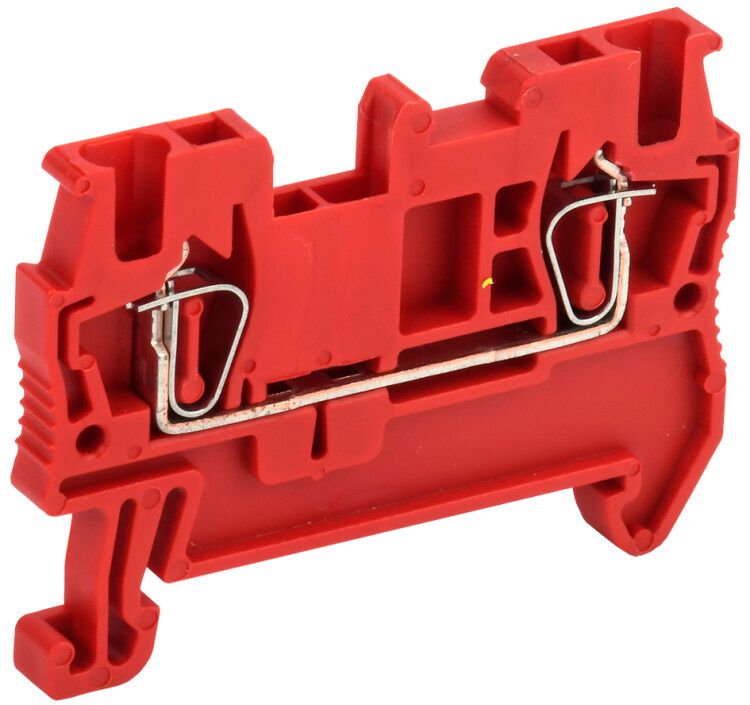

Клемма пружинная КПИ 2в-1,5 17,5А красная | YZN11-001-K04 IEK

Клемма пружинная КПИ 2в-1,5 17,5А красная от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм2 и рассчитана на ток до 17,5 А. Артикул yzn11-001-k04 обеспечивает совместимость с другими элементами серии КПИ.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5 17,5А красная используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников. Часто применяется в автоматике, промышленном оборудовании, системах освещения и управления. Особенно эффективна там, где требуется частый доступ к контактам или ограниченное пространство.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,2–2,5 мм2
• Тип зажима: пружинный (без инструментов)
• Количество контактов: один
• Количество клемм на уровне: две
• Ширина шага: 4,2 мм
• Способ монтажа: установка на DIN-рейку 35 мм
• Положение подключения: сбоку
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: огнестойкий полиамид класса V0
• Срок службы: 15 лет
• Цвет: красный
• Замыкающая пластина: можно установить дополнительно

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5 17,5А красная легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких болтов или креплений не требуется. Подключаются провода без предварительной зачистки или с наконечниками - оба варианта поддерживаются. Шаг между клеммами 4,2 мм позволяет использовать перемычки из того же семейства КПИ. Каждая клемма имеет два входа: верхний и нижний - что удобно для последовательного соединения цепей.

Безопасность и стандарты

Корпус изготовлен из материала с классом воспламеняемости V0 - самозатухающий, не распространяет пламя. Соответствует требованиям безопасности для внутреннего монтажа в электрошкафах. Работает в широком температурном диапазоне, включая холодные условия (до –40 C). Наличие возможности установки замыкающей пластины повышает безопасность при обслуживании - исключает случайное отсоединение.

Преимущества

• Быстрая установка: зажим активируется одним движением - не нужен отвертка
• Стабильность соединения: пружина сохраняет давление даже при вибрациях
• Поддержка проводов без наконечников: экономит время на подготовку
• Высокая плотность сборки: маленький шаг (4,2 мм) позволяет разместить больше клемм в одном ряду
• Долговечность: срок службы 15 лет при соблюдении условий эксплуатации
• Чёткая цветовая маркировка: красный цвет указывает на фазный потенциал

Ограничения применения

• Не предназначен для многожильных проводов с грубой оплеткой - возможен перегрев при плохом контакте
• Не рекомендуется для переменного тока выше 17,5 А - риск перегрева и деформации
• Не следует применять вне закрытых шкафов: хотя IP-класс не указан, корпус не герметичен
• Не подходит для силовых цепей с высокими импульсными нагрузками - только для постоянных и умеренно колеблющихся токов

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых проводников в групповой щиток
• Подключение датчиков и слаботочных устройств в контроллерах
• Сборка панелей управления станков и конвейеров
• Формирование цепей защиты (PE) в промышленных объектах

Практические советы

• Перед подключением проверьте сечение провода - не более 2,5 мм2 и не менее 0,2 мм2
• Если используете наконечники - выбирайте типы, подходящие под пружинный зажим (например, изолированные или неизолированные, но без острых кромок)
• Для длинных цепей используйте заводские перемычки КПИ - они точно соответствуют шагу 4,2 мм
• Устанавливайте замыкающую пластину, если клемма находится в зоне повышенного риска механического воздействия
• При массовом монтаже используйте маркировочные пластины - это ускорит диагностику и ремонт
• Не затягивайте провод отверткой - пружинный механизм не требует усилия; лишнее давление может повредить контакт
