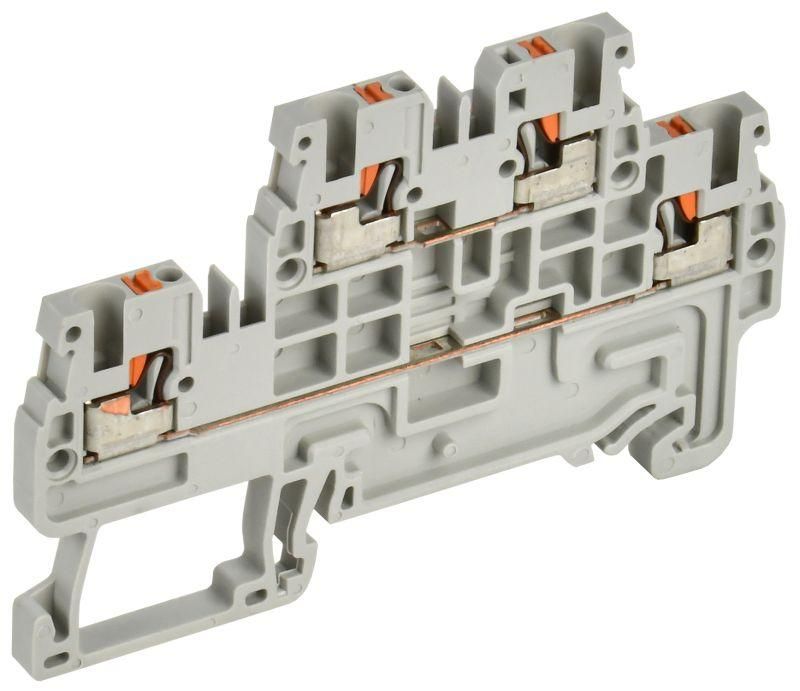

Колодка клеммная CP-ML 2 ур. 1,5мм2 серая | YCT23-00-2-K03-001 IEK

Колодка клеммная CP-ML 2 уровня 1,5 мм2 серая от IEK - компактное решение для быстрого и надёжного соединения проводов без инструментов. Подходит для монтажа на DIN-рейку в распределительных щитах, автоматике и управления оборудованием.

Назначение и область применения

Колодка клеммная CP-ML 2 уровня 1,5 мм2 серая предназначена для создания разъёмных электрических соединений в условиях ограниченного пространства. Применяется в силовых и слаботочных цепях: панели управления, освещение, системы автоматизации, промышленные контроллеры, конвейеры, насосы и другое оборудование с частыми переподключениями.

Технические характеристики

• Тип: Клемма с пружинным зажимом (Push-In)
• Количество уровней: 2
• Количество контактов: 4 (по 2 на каждый уровень)
• Диапазон сечений проводов: 0,2–1,5 мм2
• Номинальный ток: 16 А
• Номинальное напряжение: 500 В
• Шаг подключения: 3,5 мм
• Способ монтажа: На DIN-рейку 35 мм
• Позиция подключения: Сверху
• Рабочая температура: от –40 C до +101 C
• Цвет: Серый
• Возможность установки замыкающей пластины: Да

Совместимость и монтаж

Колодка клеммная CP-ML 2 уровня 1,5 мм2 серая устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения:

• Одножильные провода и провода с наконечниками - вставляются прямо в зажим до щелчка;
• Гибкий многожильный провод без наконечника - перед вставкой необходимо нажать кнопку фиксации, чтобы открыть зажим.

Замыкающая пластина позволяет соединять соседние клеммы внутри одного уровня - удобно для последовательного подключения цепей. Все уровни изолированы, перемычки между уровнями невозможны.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса - самозатухающий полиамид UL94 V-0, обеспечивающий устойчивость к возгоранию. Номинальное напряжение 500 В и рабочий ток 16 А соответствуют нормам IEC 60947-7-1.

Преимущества

• Быстрая установка - не требует отверток или других инструментов;
• Высокая плотность сборки - два уровня на минимальном шаге 3,5 мм;
• Надёжный контакт - пружинный механизм обеспечивает постоянное давление на жилу;
• Стабильность при вибрациях - зажим не ослабевает со временем;
• Поддержка широкого диапазона температур - работает даже в холодных помещениях и рядом с нагреваемыми элементами.

Ограничения применения

• Не допускается использование с проводами сечением более 1,5 мм2 - риск плохого контакта и перегрева;
• Гибкие многожильные провода без наконечников должны быть зачищены точно на 8–10 мм - меньшая длина не войдёт, большая - выйдет из зажима;
• Недопустимо применение в средах с повышенной влажностью без защиты корпуса - IP-класс не указан, значит, устройство не рассчитано на открытый монтаж вне шкафа;
• Не рекомендуется использовать в цепях с импульсными нагрузками выше 16 А - возможны скачки тока, выводящие зажим из режима работы.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики;
• Разводка светильников в распределительных щитах;
• Сборка цепей управления станков с частыми изменениями схемы;
• Объединение нескольких выходов термореле в одном месте.

Практические советы

• Перед подключением проверьте сечение провода - используйте штангенциркуль, особенно если провод многожильный; его фактическая площадь может отличаться от маркировки;
• Для многожильных проводов лучше использовать наконечники - так снижается риск окисления и ослабления контакта;
• При использовании замыкающих пластин следите, чтобы они плотно вошли в пазы - неплотная посадка вызывает повышение переходного сопротивления;
• При групповой установке нескольких колодок CP-ML 2 уровня 1,5 мм2 серая от IEK оставляйте минимум 5 мм свободного места между ними для лучшего теплоотвода;
• Артикул yct23-00-2-k03-001 совпадает с официальной номенклатурой IEK - легко заказать запасные части.
