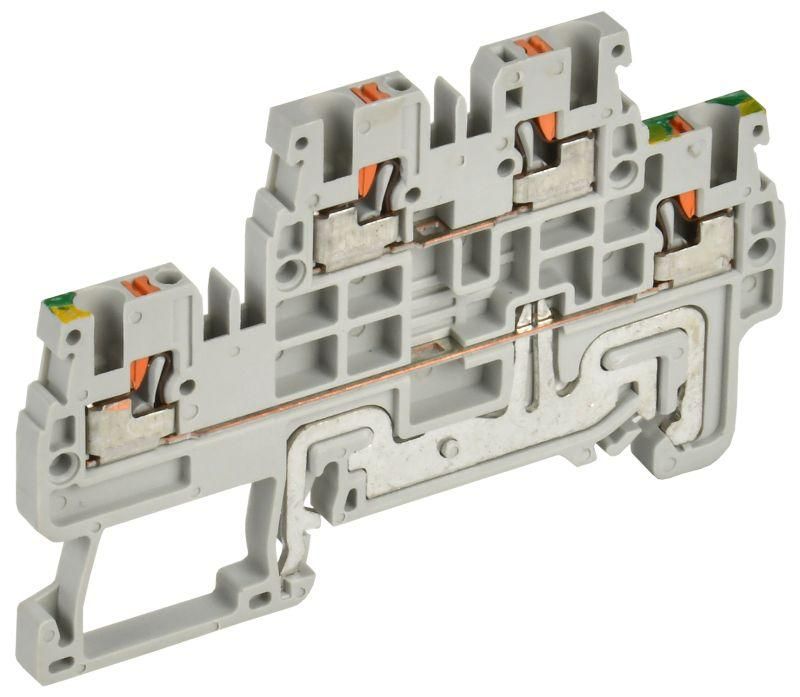

Колодка клеммная CP-ML-PEN 2 ур. земля-низ 1,5мм2 серая | YCT23-03-2-K03-001 IEK

Колодка клеммная CP-ML-PEN 2 уровня заземления-низ 1,5 кв. мм серая от IEK предназначена для надёжного и быстрого соединения заземляющих проводников в распределительных щитах. Благодаря пружинному зажиму и компактной конструкции, эта клеммная колодка упрощает монтаж в условиях ограниченного пространства.

Назначение и область применения

Колодка клеммная CP-ML-PEN 2 уровня заземления-низ 1,5 кв. мм серая используется исключительно для подключения заземляющих проводников. Она применяется в электрических щитах жилых, промышленных и коммерческих объектах, где требуется организовать единое заземление нескольких цепей. Подходит для установки на DIN-рейку в шкафах управления, автоматических выключателях, УЗО и других устройствах защиты.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип зажима: пружинный (Push-In), без инструментов
• Сечение проводника: 0,2–1,5 мм2 (для одножильных и многожильных проводов с наконечниками)
• Номинальный ток: 16 А
• Номинальное напряжение: 500 В
• Количество контактов: 4 (2 уровня по 2 контакта каждый)
• Количество зажимов на один уровень: 1
• Ширина шага подключения: 3,5 мм
• Позиция подключения: сверху
• Цвет: серый (основной корпус), зелёно-жёлтый (заземляющий контакт)
• Рабочий температурный диапазон: от –40 C до +85 C
• Установка замыкающей пластины: да (обеспечивает электрическую связь между уровнями)

Совместимость и монтаж

Колодка клеммная CP-ML-PEN совместима с любыми устройствами, установленными на стандартной DIN-рейке 35 мм. Для подключения:

• Одножильные провода и провода с наконечниками вставляются прямо в зажим - фиксация происходит автоматически.
• Гибкий многожильный провод без наконечника требует предварительного нажатия кнопки освобождения зажима перед введением жилы.
• Замыкающая пластина устанавливается между уровнями для создания единой заземляющей шины - она уже в комплекте.
• Подключение осуществляется только сверху; нижние выводы не доступны для внешних соединений.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок низкого напряжения. Продукт изготовлен из самозатухающего поликарбоната, устойчивого к перегреву. Номинальное напряжение 500 В и ток 16 А обеспечивают безопасную работу в типовых сетях 230/400 В. Контакты защищены от случайного прикосновения - открытые части находятся внутри корпуса после монтажа.

Преимущества

• Быстрая установка - не нужны отвертки или кримперы.
• Высокая плотность сборки: два уровня на минимальном пространстве (3,5 мм на контакт).
• Надёжное пружинное соединение - снижает риск ослабления контакта при вибрации.
• Встроенная возможность создания заземляющей шины через замыкающую пластину.
• Стандартный зелёно-жёлтый цвет контакта обеспечивает визуальное соответствие ГОСТ Р 50462.

Ограничения применения

• Не предназначен для подключения проводов сечением более 1,5 мм2 - возможен перегрев и потеря контакта.
• Не рекомендуется использовать для силовых фазных или нулевых проводников - только для заземления (PE).
• Не допускается применение в средах с постоянным воздействием масел, растворителей или агрессивных паров - материал корпуса не рассчитан на химическую стойкость.
• Гибкие провода без наконечников требуют точного соблюдения процедуры подключения (нажатие кнопки); иначе контакт будет нестабильным.

Примеры использования

• Объединение заземляющих проводов от металлических корпусов станков, шкафов и светильников в одном щите.
• Создание общей точки заземления для группы УЗО и автоматических выключателей.
• Монтаж в распределительных щитах квартир и офисов при модернизации системы TN-S или TN-C-S.
• Использование в промышленных контроллерах и пультах управления, где важно минимизировать количество проводов.

Практические советы

• Перед подключением проверьте сечение провода - не используйте провода больше 1,5 мм2 даже если они кажутся “вполне подходящими”.
• Для многожильных проводов всегда используйте наконечники - это увеличивает срок службы контакта и снижает риск окисления.
• После монтажа потяните за каждый провод - он должен быть надёжно зафиксирован. Если легко вытягивается - повторите подключение.
• При использовании нескольких таких колодок рядом - учтите, что шаг 3,5 мм позволяет размещать их плотно, но не забудьте про тепловыделение при больших токах.
• Артикул yct23-03-2-k03-001 - это именно модель с двумя уровнями и заземляющим контактом. Не путайте с другими вариантами серии CP-ML, которые могут иметь другое число уровней или функционал.
