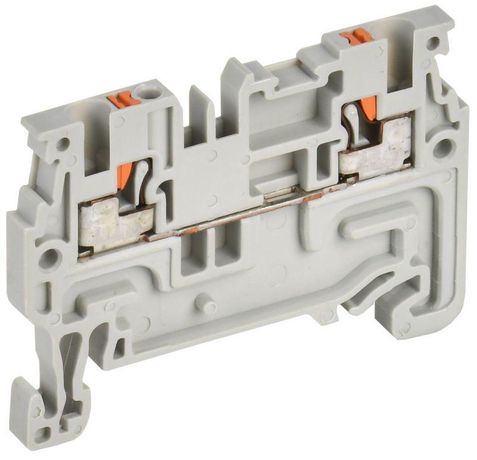

Клеммная колодка ARMAFIX CP 1.5 мм², 15 А, 800 В IEK YCT20-00-K03-001

Колодка клеммная CP 1,5 кв.мм серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, этот элемент удобен как для монтажа, так и для последующего обслуживания. Артикул yct20-00-k03-001 соответствует серии CP, известной простотой подключения без инструментов.

Назначение и область применения

Колодка клеммная CP 1,5 кв.мм серая используется для создания разъёмных электрических соединений в цепях слаботочного и силового оборудования. Подходит для установки в распределительных шкафах, автоматических выключателях, контроллерах, устройствах защиты и управления. Часто применяется в промышленной автоматике, системах освещения, HVAC и на объектах ЖКХ.

Технические характеристики

• Тип зажима: пружинный - подключение без отвертки
• Сечение провода: 0,2–1,5 мм2 - подходит для одножильных и многожильных проводов с наконечниками
• Номинальный ток: 15 А - рассчитана на нагрузки до этого значения
• Номинальное напряжение: 800 В - безопасна для сетей до 690 В переменного тока и выше
• Количество полюсов: 1 - один вход и один выход
• Количество клемм на уровне: 2 - два контакта на одном модуле
• Ширина модуля: 3,5 мм - компактный шаг для плотной укладки
• Место подключения: сверху - провод вставляется вертикально
• Рабочий диапазон температур: от –40 C до +85 C - работает в суровых условиях
• Цвет: серый - стандартизированная окраска для визуального различения
• Замыкающая пластина: да - позволяет соединять несколько колодок между собой через перемычки

Совместимость и монтаж

Колодка клеммная CP 1,5 кв.мм серая монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается легко - фиксируется защёлкой без дополнительных креплений. Для соединения нескольких единиц используются заводские перемычки (доступны отдельно). Каждый модуль занимает всего 3,5 мм по ширине, что позволяет экономить место в щите.

Безопасность и стандарты

Колодка соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Прочность изоляции обеспечивает безопасную работу при напряжении до 800 В. Материал корпуса - самозатухающий полиамид, устойчивый к перегреву и механическим воздействиям. Наличие замыкающей пластины исключает случайное отсоединение при вибрации.

Преимущества

• Подключение без инструментов - просто вставьте провод в зажим
• Стабильный контакт благодаря пружинному механизму - не требует периодического подтягивания
• Поддержка двух типов проводов: одножильные и многожильные с наконечниками
• Лёгкая диагностика - видно состояние подключения через прозрачный корпус
• Высокая плотность сборки - 14 модулей помещаются на 50 мм DIN-рейки

Ограничения применения

• Не рекомендуется использовать для проводов сечением более 1,5 мм2 - возможен перегрев и потеря контакта
• Гибкий многожильный провод без наконечника требует предварительного нажатия кнопки - иначе соединение будет ненадёжным
• Не предназначен для постоянного погружения в жидкости - IP-класс не указан, не используйте во влажных средах без дополнительной защиты
• Не подходит для высокочастотных импульсных цепей - не оптимизирована для таких применений

Примеры использования

• Разводка фазы и нуля в квартирном щитке перед автоматами
• Объединение датчиков в системе автоматизации станка
• Соединение проводов терморегулятора с нагревательными элементами
• Перемычки между несколькими клеммами в распределительной коробке
• Подключение сигнальных линий в панели управления лифтом

Практические советы

• Для многожильных проводов всегда используйте наконечники - это увеличивает срок службы контакта
• При подключении гибкого провода без наконечника обязательно удерживайте кнопку до полного вхождения жилы
• Проверяйте прочность соединения легким рывком после монтажа - хороший контакт не должен «выскакивать»
• При групповой установке используйте перемычки того же цвета - это упрощает дальнейшую диагностику
• Учитывайте посадочный размер: ширина 3,5 мм - планируйте расположение других устройств с учётом свободного места
• Артикул yct20-00-k03-001 - запомните его для закупки запасных элементов; аналогичные модели из серии CP совместимы по форме и функциям
