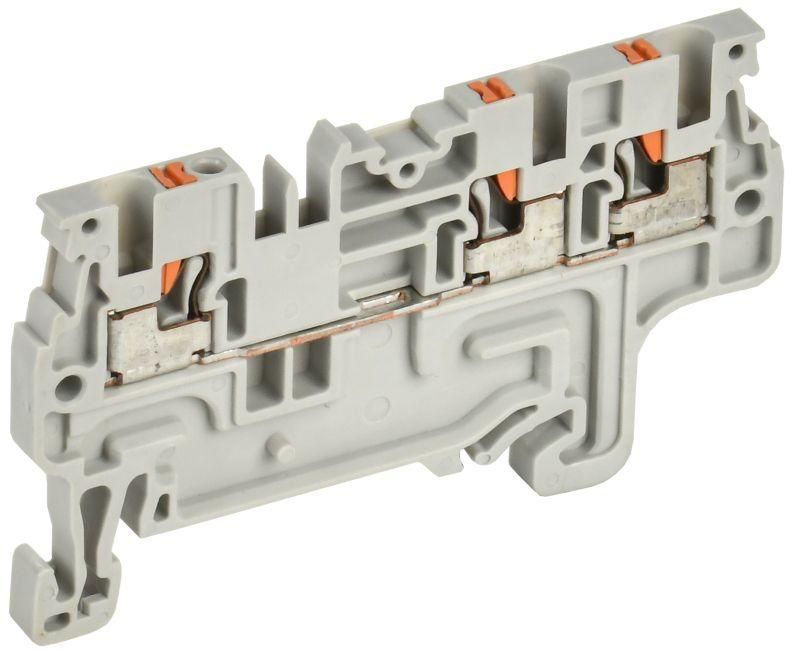

Колодка клеммная CP-MC 3 вывода 1,5мм2 серая | YCT22-00-3-K03-001 IEK

Колодка клеммная CP-MC 3 вывода 1,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, этот продукт удобен как для монтажа, так и для обслуживания. Артикул yct22-00-3-k03-001 соответствует серии CP-MC, которая решает задачи многопроводного подключения без перегрузки клеммы.

Назначение и область применения

Колодка клеммная CP-MC 3 вывода 1,5 мм2 серая используется для создания разветвлённых цепей в электрических шкафах, где требуется подключить несколько проводов к одному входу. Подходит для слаботочных и силовых цепей до 800 В. Часто применяется в автоматике, системах управления, промышленном оборудовании, освещении и на конвейерах.

Технические характеристики

• Сечение проводника: 0,2–1,5 мм2 - позволяет работать с тонкими жилами и одножильными проводами
• Номинальный ток: 15 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 800 В - безопасно применять в сетях переменного и постоянного тока высокой мощности
• Способ монтажа: установка на DIN-рейку 35 мм - совместима со стандартными щитами
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Количество выводов: 3 - три точки подключения на одном уровне
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Ширина шага: 3,5 мм - компактная конструкция, экономящая место в щите
• Полюсов: 1 - однополюсная, для одного фазного или сигнального провода
• Цвет: серый - стандартизированная окраска для визуального различения в щитах

Совместимость и монтаж

Колодка клеммная CP-MC 3 вывода 1,5 мм2 серая легко фиксируется на DIN-рейке 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод до упора; зажим зафиксирует его сам.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку разблокировки, введите провод, затем отпустите кнопку.

Замыкающие пластины (перемычки) устанавливаются сверху между соседними клеммами - они есть в наличии и обеспечивают последовательное соединение нескольких колодок. Каждая клемма имеет один зажим, поэтому нельзя подключать более одного провода на одну точку без использования перемычки.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок. Номинальное напряжение 800 В обеспечивает запас прочности для работы в сетях с возможными скачками. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени. Прямое подключение без инструментов исключает повреждение изоляции и случайные контакты.

Преимущества

• Быстрая установка - не требует отвертки, гаечного ключа или других инструментов
• Высокая надёжность соединения - пружинный механизм не ослабевает со временем
• Поддержка множественных проводов - одна клемма = три выхода через перемычки, вместо трёх отдельных клемм
• Стабильная работа при температурных колебаниях - сохраняет контакт даже при экстремальных значениях
• Минимальный размер - 3,5 мм на каждый зажим, эффективно использует пространство в щите

Ограничения применения

• Не допускается подключение проводов сечением менее 0,2 мм2 - риск плохого контакта
• Не предназначен для многожильных проводов без наконечника, если не использована кнопка разблокировки - может произойти неплотное соединение
• Не рассчитана на частое отключение/подключение - после первоначальной установки рекомендуется не трогать зажим
• Не использовать в средах с повышенной вибрацией без дополнительной фиксации - хотя зажим надёжный, длительная механическая нагрузка может вызвать ослабление

Примеры использования

• Разводка фазы в распределительном щите: один вход от автомата → три выхода на розетки
• Объединение сигналов датчиков в PLC-панели: три датчика подключены к одному входу контроллера
• Создание общего нулевого провода в группе осветительных контуров
• Системы аварийного освещения - надёжное соединение в условиях низких температур

Практические советы

• Перед монтажом проверьте сечение провода - не превышайте 1,5 мм2, чтобы не повредить зажим
• Для гибких проводов всегда используйте кнопку разблокировки - иначе соединение будет ненадёжным
• При сборке щита чередуйте цвета колодок: серые - для фаз, белые - для нулей, если есть аналоги
• Используйте заводские перемычки - не делайте самодельные из провода, это снижает надёжность
• Артикул yct22-00-3-k03-001 - это именно трёхвыводная версия. Убедитесь, что вам нужна именно она, а не четырёхвыводная (CP-MC 4)
• После монтажа потяните за каждый провод - он не должен выйти из зажима
