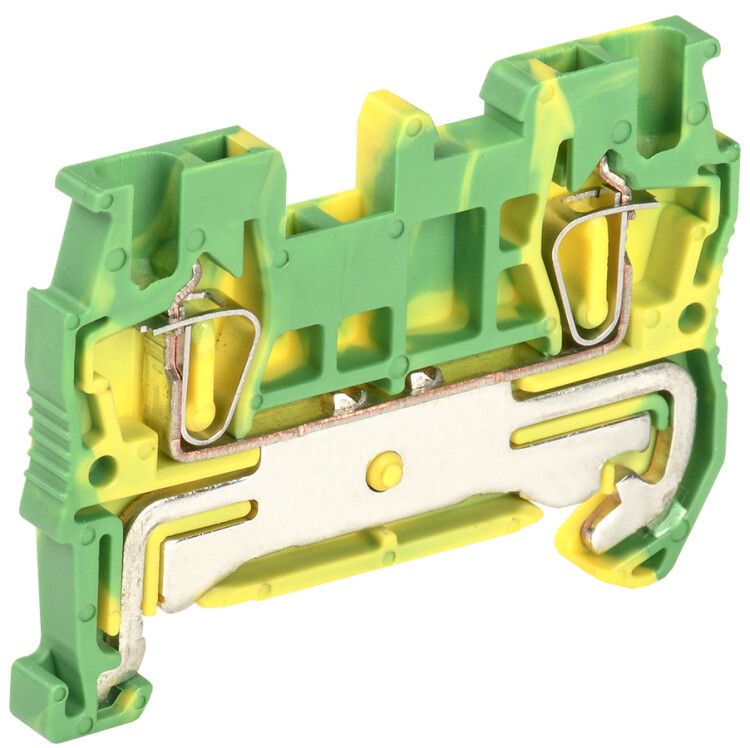

Клемма пружинная КПИ 2в-1,5-PEN | YZN21-001-K52 IEK

Клемма пружинная КПИ 2в-1,5-PEN от IEK - это надёжное решение для коммутирования нулевых и защитных проводников в щитах управления. Благодаря функции PEN и пружинному зажиму, она обеспечивает безопасное и быстрое подключение без инструментов, занимает минимум места на DIN-рейке и рассчитана на длительную работу в жёстких условиях.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5-PEN используется для соединения нулевых (N) и защитных (PE) проводников в одной точке - то есть реализует функцию совмещённого PEN-проводника. Подходит для установки в электрощитах, распределительных устройствах, автоматических выключателях и других системах внутреннего распределения энергии. Часто применяется в промышленном оборудовании, системах освещения, конвейерах и станках, где требуется компактное и надёжное соединение.

Технические характеристики

• Номинальный ток: 17,5 А - допустимая нагрузка при продолжительной работе
• Номинальное напряжение: 800 В - работает в сетях до 1000 В переменного тока
• Диапазон сечений проводников: 0,2–2,5 мм2 - подходит как для однопроволочных, так и многожильных проводов
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная система для промышленных щитов
• Тип зажима: пружинный - не требует отвертки, подключение одним движением
• Позиция подключения: сбоку - удобно для плотной укладки нескольких клемм
• Ширина: 4,2 мм - минимальная занимаемая площадь на рейке
• Количество клемм на уровне: 2 - две точки подключения в одном модуле
• Рабочая температура: от –40 C до +85 C - стабильно работает в холодных и нагреваемых помещениях
• Цвет: желто-зелёный - соответствует цветовой маркировке PE-проводников
• Класс воспламеняемости: V0 - самозагасающий материал, не распространяет пламя
• Срок службы: 15 лет - долговременная эксплуатация без потери контактных свойств

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5-PEN устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения:

• Зажим открывается нажатием на рычаг сверху
• Провод вставляется до упора - зажим закрывается автоматически
• Подключение возможно как с зачищенным проводом, так и с кабельным наконечником (до 2,5 мм2)

На один уровень помещаются два таких элемента - можно собрать последовательную цепь PEN-проводников. Установка замыкающей пластины предусмотрена - позволяет соединить несколько клемм между собой для равномерного распределения тока.

Безопасность и стандарты

Клемма выполнена из огнестойкого полиамида класса V0, что исключает горение при перегрузках. Цветовая маркировка (желто-зелёный) соответствует ГОСТ Р 50462 и IEC 60446 для защиты PE/PEN. Материал устойчив к химическим веществам, маслам и влажности, что повышает безопасность в промышленной среде. Соответствует требованиям к качеству и безопасности изделий IEK.

Преимущества

• Быстрая установка - не нужен инструмент, достаточно вставить провод
• Высокая надёжность контакта - пружинный механизм сохраняет давление даже при вибрациях
• Компактность - всего 4,2 мм в ширину, экономия места в щите
• Готовность к использованию - не требует предварительной подготовки провода
• Долгий срок службы - 15 лет без обслуживания

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - риск плохого контакта и перегрева
• Не рекомендуется использовать в цепях с частыми механическими вибрациями без дополнительной фиксации
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО
• Не следует применять вне электротехнических шкафов - не имеет внешней степени защиты IP

Примеры использования

• Объединение всех PE-проводников в главном распределительном щите
• Создание общей PEN-шинки в системе TN-C-S
• Подключение защитного провода от станка, конвейера или насоса к общей шине
• Сборка группового распределения нуля и заземления в щитах малой мощности

Практические советы

• Перед подключением проверьте сечение провода - не используйте провода меньше 0,2 мм2 или больше 2,5 мм2
• Для многожильных проводов лучше использовать наконечники - это снижает риск окисления и улучшает контакт
• При сборке нескольких клемм на одну шину обязательно установите замыкающую пластину - это гарантирует равномерный ток во всей цепи
• Используйте маркировочные пластины и заглушки от IEK - они продлевают жизнь щита и упрощают диагностику
• При монтаже в условиях высокой влажности или запылённости - убедитесь, что шкаф герметичен, поскольку сама клемма не имеет IP-защиты
