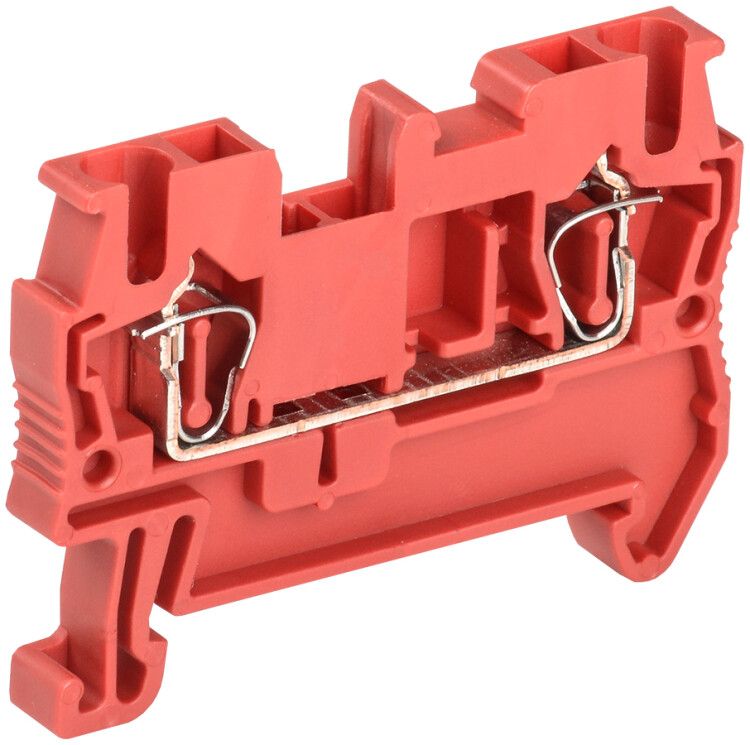

Клемма пружинная КПИ 2в-2,5 31А красная | YZN11-002-K04 IEK

Клемма пружинная КПИ 2в-2,5 31А красная - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Бренд IEK предлагает эту модель как часть серийного решения для монтажа на DIN-рейку, где важны компактность, долговечность и простота обслуживания. Артикул yzn11-002-k04 соответствует промышленным требованиям к качеству и совместимости.

Назначение и область применения

Клемма пружинная КПИ 2в-2,5 31А красная используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников. Часто применяется в автоматике, системах управления, освещении, промышленном оборудовании и энергоэффективных установках. Особенно эффективна там, где требуется частый доступ к контактам или ограниченное пространство.

Технические характеристики

• Номинальный ток: 31 А - выдерживает нагрузки типичных цепей освещения, розеток и малых двигателей
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 690 В переменного тока
• Диапазон сечений: 0,2–2,5 мм2 - подходит для одножильных и многожильных проводов, включая гибкие жилы
• Тип зажима: пружинный - исключает необходимость затяжки винтов, снижает риск перегрева
• Ширина шага: 5,2 мм - позволяет плотно размещать несколько клемм на одной рейке
• Количество контактов: один, два уровня - две точки подключения в одном модуле
• Способ монтажа: DIN-рейка 35 мм - совместима со всеми стандартными шкафами
• Рабочая температура: от –40 C до +85 C - работает в холодных помещениях и нагретых шкафах
• Цвет: красный - визуальное отличие от других клемм, удобно для фазных линий
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без потери качества

Совместимость и монтаж

Клемма пружинная КПИ 2в-2,5 31А красная легко фиксируется на DIN-рейке 35 мм. Для подключения достаточно вставить провод в зажим и нажать на рычаг - он автоматически зафиксирует жилу. Можно использовать провода без наконечников, а также с кабельными наконечниками типа “пальчик” или “штырь”. Максимальный диаметр провода - 2,5 мм2; более толстые жилы не войдут. Установка замыкающей пластины возможна - позволяет соединить соседние клеммы между собой без внешних перемычек.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида класса V0, что соответствует нормам IEC 60695. Материал устойчив к химическим веществам, маслам и высоким температурам. Номинальное напряжение 800 В гарантирует безопасность даже при импульсных перенапряжениях. Соответствует требованиям ГОСТ Р 50030.5.1 и EN 60947-7-1.

Преимущества

• Быстрая установка - не требует отвертки, экономит время при монтаже и сервисе
• Стабильный контакт - пружина сохраняет давление на жилу, не ослабевает со временем
• Компактность - всего 5,2 мм на одно место, можно разместить много точек в узком пространстве
• Поддержка двух проводов - два входа на уровне позволяют делать ответвления без дополнительных элементов
• Высокая надёжность - срок службы 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - попытка вставить больший провод повредит механизм
• Не рекомендуется для мобильных или вибрационных объектов - пружинный зажим менее устойчив к механическим сотрясениям, чем винтовой
• Запрещено использование в условиях постоянного погружения в воду - IP-класс не указан, значит, защита только от брызг и пыли
• Не предназначен для подключения алюминиевых проводов без специальных переходных наконечников

Примеры использования

• Распределительный щит жилого дома - подключение групп освещения и розеток
• Щит управления насосной станцией - соединение кабелей от датчиков и реле
• Автоматизация производства - сборка панели с множеством слаботочных сигналов
• Системы теплого пола - подключение терморегуляторов и датчиков температуры

Практические советы

• Перед подключением удалите изоляцию на 8–10 мм - слишком длинная жила может мешать зажиму
• Проверьте, чтобы провод был полностью вставлен - если видна изоляция у основания, зажим недостаточно глубокий
• Используйте заглушки и маркировочные пластины - они повышают безопасность и ускоряют диагностику
• При использовании перемычек - убедитесь, что они подходят по ширине 5,2 мм и имеют ту же номинальную мощность
• Для многожильных проводов лучше применять наконечники - это увеличивает надёжность контакта и продлевает срок службы
• Учитывайте посадочный диаметр: если в щите мало места, выбирайте модели с боковым подключением - как эта, КПИ 2в-2,5 31А красная - они не занимают лишнее пространство сверху
