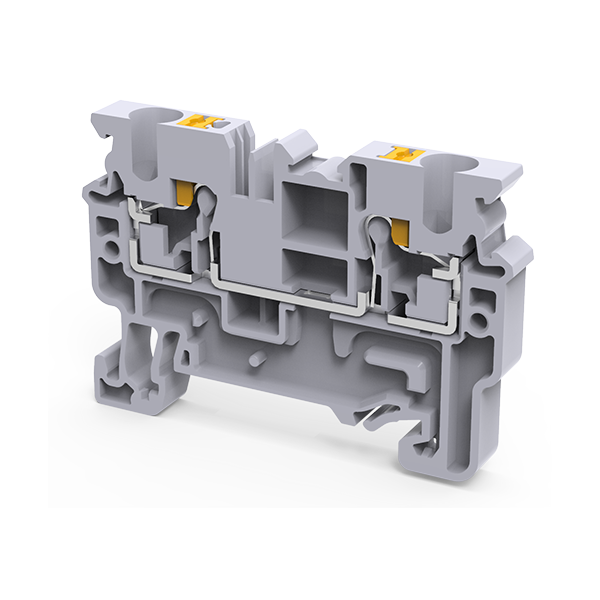

Клемма проходная 4 кв.мм push-in OptiClip CP-4-I-32A-(0,2-4)-серый - 331840 КЭАЗ

Клемма проходная push-in 32А (0.2-4) кв.мм серая полиамид (PA) от КЭАЗ - это надёжное соединение без инструментов для проводов сечением до 4 мм2, предназначенное для установки на DIN-рейку в щитах управления и распределения. Артикул 331840 обеспечивает быстрый монтаж и высокую прочность соединения в условиях промышленной эксплуатации.

Назначение и область применения

Клемма проходная push-in 32А (0.2-4) кв.мм серая полиамид (PA) используется для создания постоянных электрических соединений между проводниками в силовых и слаботочных цепях. Применяется в комплектных распределительных устройствах (НКУ), автоматических выключателях, реле, преобразователях частоты и других модульных системах. Подходит для монтажа в промышленном оборудовании, станках, конвейерах, системах автоматизации и энергообъектах.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Диапазон сечений провода: 0,2–4 мм2 (включая одножильные и многожильные провода)
• Тип зажима: пружинный push-in - подключение без инструментов
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий, устойчив к перегреву
• Цвет: серый
• Рабочая температура: от –40 C до +85 C
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Количество контактов: один (проходная - вход и выход в одной цепи)
• Позиция подключения: сбоку
• Направление кодирования: горизонтальное и вертикальное - позволяет гибко располагать клемму в ряду

Совместимость и монтаж

Клемма проходная push-in 32А (0.2-4) кв.мм серая полиамид (PA) совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается путём защёлкивания - достаточно плотно прижать клемму к рейке до характерного щелчка. Для демонтажа используйте отвертку для отвода фиксирующего язычка. Соединение провода осуществляется вставкой в отверстие до упора - пружинный механизм автоматически зажимает жилу. Максимальное сечение - 4 мм2; для более толстых проводов клемма не подходит. Не предназначена для подключения гибких многожильных проводов без наконечников - рекомендуется использовать обжимные наконечники для повышения надёжности.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 - материал корпуса не поддерживает горение и самозатухает. Рабочий диапазон температур (-40…+85 C) обеспечивает стабильную работу в суровых условиях. Номинальное напряжение 1000 В позволяет применять её в сетях переменного и постоянного тока до этого значения. Отсутствие открытых токоведущих частей снижает риск поражения током при установленной крышке (если предусмотрено конструкцией).

Преимущества

• Подключение без инструментов - экономит время при монтаже и обслуживании
• Высокая механическая прочность благодаря материалу полиамид PA
• Стабильное контактное давление - минимизирует нагрев и окисление
• Горизонтальная и вертикальная ориентация - удобство компоновки в шкафах
• Износостойкость - выдерживает множество циклов подключения/отключения

Ограничения применения

• Не допускается использование с проводами сечением более 4 мм2 - возможен разрыв контакта
• Не предназначена для подключения алюминиевых проводов - только медные
• Не следует применять в средах с повышенным содержанием масла, химикатов или агрессивных паров - материал PA имеет ограниченную химическую стойкость
• Не является герметичной - не подходит для установки во влажных помещениях без защиты (например, IP65/IP67)
• Отсутствует индикация состояния - нельзя определить обрыв или плохой контакт визуально

Примеры использования

• Подключение входных и выходных кабелей к автоматическим выключателям в распределительном щите
• Соединение проводов в цепях управления PLC (программируемых логических контроллеров)
• Объединение нескольких устройств на одной DIN-рейке через последовательные соединения
• Замена винтовых клемм на пружинные в старых щитах для ускорения сервисного обслуживания

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может не зафиксироваться, слишком короткая - плохо войдёт
• Для многожильных проводов используйте обжимные наконечники - это исключит расслоение жил и повысит долговечность соединения
• Проверьте надёжность соединения легким рывком после монтажа - если провод легко вытягивается, попробуйте заново вставить его глубже
• При групповой установке нескольких клемм 331840 соблюдайте минимальный шаг между ними - не менее 10 мм, чтобы избежать перегрева
• Клемма проходная push-in 32А (0.2-4) кв.мм серая полиамид (PA) от КЭАЗ хорошо сочетается с другими изделиями серии Optima - можно комбинировать с предохранителями, реле и термореле того же бренда
