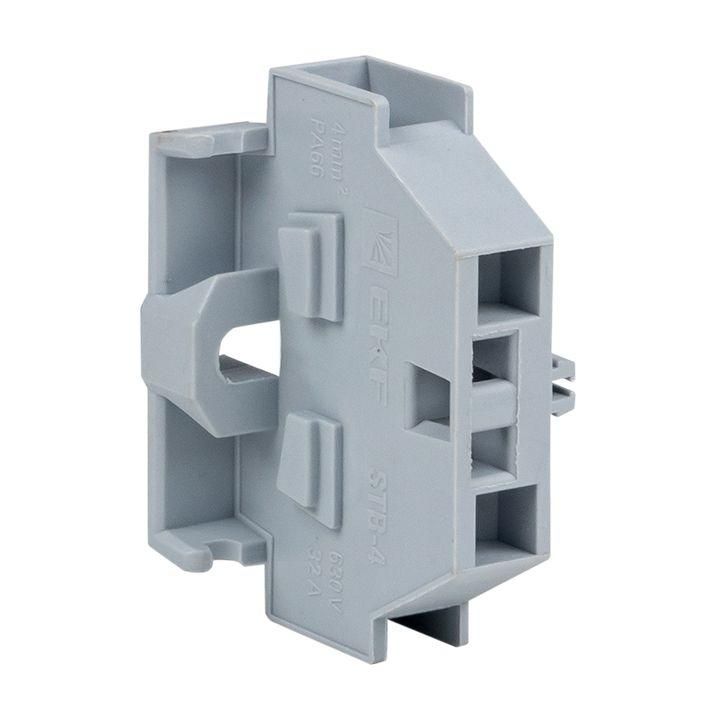

Миниклемма STB-4 32A серая PROxima | stb-m-4-gray EKF

Миниклемма STB-4 32 Ампер серая от EKF PROxima - компактная пружинная клемма для надёжного соединения проводов сечением от 0,08 до 4 мм2 в ограниченном пространстве. Подходит для распределительных коробок, автоматических шкафов, оборудования и систем заземления.

Назначение и область применения

Miniklemma STB-4 32 Ампер серая используется для подключения и разветвления фазных, нулевых и защитных проводников (PE) в цепях переменного тока. Применяется там, где важна экономия места: внутри щитов, в управляющих устройствах, на станках, конвейерах, в светильниках и других компактных электроустановках. Подходит для монтажа в условиях высокой плотности размещения элементов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (работает в сетях до 630 В)
• Частота: 50 Гц
• Количество полюсов: 1
• Поперечное сечение провода: 0,08–4 мм2 (медные жилы)
• Тип присоединения: пружинный зажим - без винтов
• Количество клемм на уровне: 2 (вход и выход)
• Ширина: 7 мм
• Высота минимального монтажа: 23 мм
• Материал корпуса: полиамид PA (огнестойкий, самозатухающий)
• Рабочая температура: от -40 C до +80 C
• Цвет: серый
• Позиция подвода: сбоку
• Установка замыкающей пластины: возможно (для последовательного соединения нескольких клемм)

Совместимость и монтаж

Miniklemma STB-4 32 Ампер серая не требует DIN-рейки для установки - её можно крепить на поверхность, в панель или в корпус с помощью адаптеров. Для фиксации на рейке доступны специальные крепления (продаются отдельно). Монтаж выполняется вручную: провод вставляется сбоку до упора, фиксируется пружиной. Отключение - нажатием отвёртки на верхнее отверстие, которое освобождает контакт. Удобно для быстрого обслуживания и замены.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электротехнических устройств. Корпус изготовлен из огнестойкого полиамида, выдерживающего повышенные температуры и открытый огонь. Номинальное напряжение 400 В обеспечивает безопасную работу в типичных промышленных сетях. Работает в соответствии с нормами для внутренних установок.

Преимущества

• Нет необходимости использовать инструмент для затяжки - исключена перегрузка и повреждение жил
• Компактные размеры позволяют размещать много клемм в маленьком пространстве
• Стабильный контакт благодаря пружинному механизму - не ослабевает со временем
• Поддержка последовательного соединения через замыкающие пластины
• Устойчивость к вибрациям и механическим нагрузкам
• Индикация состояния: легко проверить, вставлен ли провод (не видно - значит, не зафиксирован)

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой без предварительного оконцевания
• Запрещён монтаж в средах с постоянным воздействием масел, растворителей или агрессивных химикатов
• Не рассчитана на использование вне помещений без защиты от влаги и пыли (IP-класс не указан)
• Не применяется в цепях постоянного тока выше 400 В
• Максимальное сечение - 4 мм2; более толстые провода не войдут

Примеры использования

• Разветвление фазы в распределительной коробке
• Подключение датчиков и исполнительных механизмов в панелях управления
• Объединение нулевых проводов в щите
• Соединение заземляющих проводников (при использовании жёлто-зелёной версии)
• Фиксация проводов в компактных модулях автоматики

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция помешает фиксации
• Для многожильных проводов используйте наконечники (например, НШВИ) - так контакт будет надёжнее
• Проверьте, что провод полностью вошёл: он должен упираться в упор, а не болтаться
• При установке нескольких клемм рядом - используйте замыкающую пластину для передачи потенциала между ними
• При работе в условиях вибраций рекомендуется дополнительно фиксировать клемму клеем или хомутом
• Помните: ширина 7 мм позволяет разместить до 14 клемм на 10 см DIN-рейки - планируйте компоновку заранее
