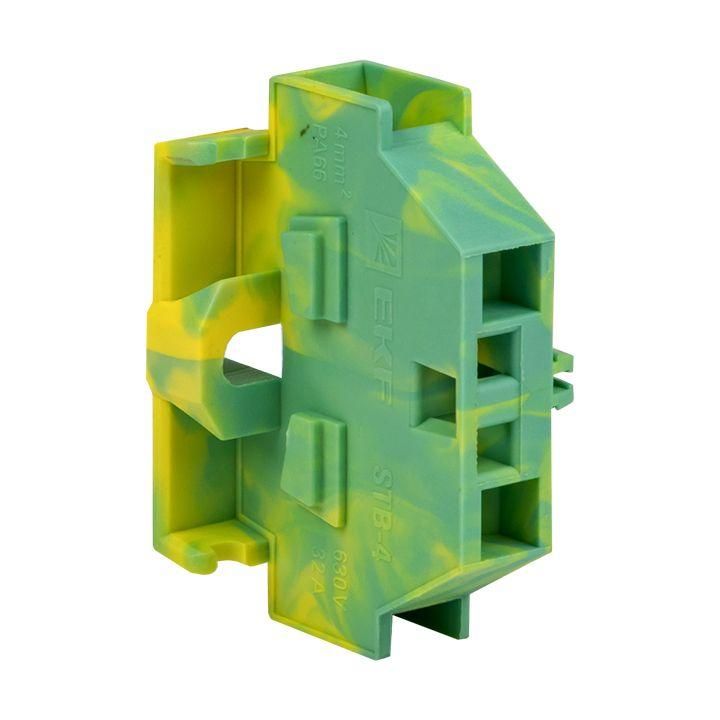

Миниклемма STB-4 32A (50 шт) желто-зеленая PROxima | stb-m-4-y-green-r EKF

Клемма STB-4 32A желто-зеленая (50 шт.) от EKF серии PROxima — это надежная однополюсная клемма с пружинным зажимом для безопасного подключения проводников заземления. Подходит для монтажа в щитках, распределительных коробках и других местах с ограниченным пространством.

Назначение и область применения

Клемма STB-4 32A желто-зеленая (50 шт.) используется исключительно для подключения проводников защитного заземления (PE). Цвет желто-зеленый соответствует требованиям ГОСТ Р 50462 и стандартизирован для идентификации заземляющих жил. Применяется там, где требуется надежное и быстрое соединение без инструментального затягивания — например, в автоматических выключателях, УЗО, распределительных щитах, станках и системах освещения.

Технические характеристики

• Номинальный ток: 32 А — позволяет работать с нагрузками до этого значения без перегрева;
• Номинальное напряжение: 400 В — рассчитана на использование в сетях переменного тока до 400 В;
• Поперечное сечение провода: от 0,08 до 4 мм² — совместима с медными проводниками любого сечения в этом диапазоне, включая многожильные;
• Температурный режим: от -40 °C до +80 °C — работает в условиях холодных помещений и нагретых щитовых;
• Материал корпуса: полиамид PA — устойчив к механическим повреждениям, химическим воздействиям и не поддерживает горение;
• Шаг подключения: 7 мм — обеспечивает плотную укладку на DIN-рейке;
• Высота монтажа: 23 мм — минимальная высота, занимаемая одной клеммой;
• Количество клемм на уровне: 2 — два входа для двух проводников на одном модуле;
• Способ подключения: пружинный зажим — провод вставляется и фиксируется без винтов;
• Позиция подключения: сбоку — удобно для компактной сборки и доступа даже в плотных группах;
• Возможность установки замыкающей пластины: да — можно последовательно соединить несколько клемм для создания цепочки заземления.

Совместимость и монтаж

Клемма STB-4 32A желто-зеленая (50 шт.) не требует специальных креплений — она устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используются специальные защелки на корпусе. Монтаж выполняется вручную: просто вставьте клемму в рейку до характерного щелчка. Подключение провода: введите жилу в боковое отверстие до упора, затем нажмите отверткой на рычаг пружины внутри отверстия — после этого провод легко вставляется или извлекается. Каждая клемма имеет две точки подключения, что позволяет выполнять ответвления без дополнительных перемычек.

Безопасность и стандарты

Клемма STB-4 32A желто-зеленая (50 шт.) соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50462 по цветовой маркировке заземляющих проводников. Конструкция обеспечивает защиту от случайного отключения — пружинный механизм надежно удерживает провод даже при вибрациях. Полиамидный корпус не распространяет пламя и сохраняет прочность при повышенных температурах.

Преимущества

• Быстрая установка — нет необходимости использовать отвертки для затяжки винтов;
• Удобство обслуживания — провод можно заменить одним движением отвертки;
• Экономия места — малые габариты позволяют размещать больше клемм в одном ряду;
• Стабильность контакта — пружинный зажим предотвращает ослабление связи со временем;
• Готовность к серийному использованию — возможность установки замыкающих пластин для формирования единой цепи заземления.

Ограничения применения

Не применяйте эту клемму для подключения фазных или нулевых проводников — её желто-зеленый цвет и конструкция предназначены исключительно для PE. Также не используйте для проводов сечением менее 0,08 мм² или более 4 мм² — это может вызвать плохой контакт, перегрев или выход из строя механизма. Не рекомендуется применять в средах с постоянным воздействием масел, растворителей или агрессивных паров — хотя материал устойчив, длительный контакт с такими веществами снижает срок службы.

Примеры использования

• Подключение заземляющего провода к корпусу частотного преобразователя;
• Объединение нескольких заземляющих проводов от оборудования в распределительном щите;
• Формирование цепи заземления между несколькими УЗО или автоматическими выключателями;
• Монтаж в светильниках, насосах, конвейерах и другом оборудовании с необходимостью защиты от поражения током.

Практические советы

• Перед подключением проверьте сечение провода — слишком тонкий провод может не зафиксироваться, слишком толстый — повредить механизм;
• Используйте только отвертку с плоским лезвием для активации пружины — другие инструменты могут сломать корпус;
• Если собираете длинную цепь заземления, обязательно используйте заводские замыкающие пластины — они обеспечивают равномерный контакт;
• При монтаже на DIN-рейке соблюдайте шаг 7 мм — это гарантирует правильную установку соседних элементов;
• Храните клеммы в сухом месте — хоть корпус герметичен, попадание влаги внутрь контактов может вызвать окисление.
