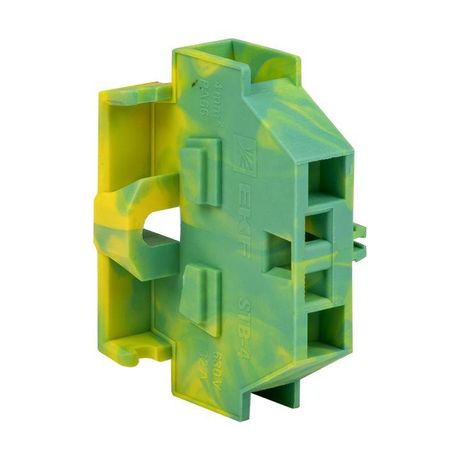

Миниклемма STB-4 32A желто-зеленая PROxima | stb-m-4-y-green EKF

Миниклемма STB-4 32A желто-зеленая от EKF PROxima - это компактная однополюсная клемма с пружинным зажимом для надежного соединения проводов заземления сечением от 0,08 до 4 мм2. Удобна для монтажа в плотных пространствах: распределительных коробках, щитах, оборудовании.

Назначение и область применения

Miniklemma STB-4 32A желто-зеленая предназначена исключительно для подключения и разветвления проводников заземления (PE). Цвет соответствует стандарту IEC 60445 - желто-зеленый используется только для земляных цепей. Применяется там, где важна компактность и безопасность: в электрических шкафах, управляющих устройствах, на станках, насосах, конвейерах, внутри машин и оборудования. Не предназначен для фазных или нулевых проводов.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Поперечное сечение провода: 0,08–4 мм2 - подходит для тонких жил и многожильных проводов
• Количество полюсов: 1 - одна клемма на один провод
• Количество клемм на уровне: 2 - два входа/выхода в одном модуле, можно соединить два провода
• Рабочая температура: от -40 C до +80 C - работает в холодных и нагреваемых средах
• Ширина: 7 мм - очень компактный форм-фактор
• Высота монтажа: минимум 23 мм - требует минимального вертикального пространства
• Материал корпуса: полиамид PA - огнестойкий, устойчив к механическим повреждениям
• Способ присоединения: пружинный зажим - без винтов, быстрое подключение
• Позиция подвода: сбоку - удобно при ограниченном доступе сверху
• Возможность установки замыкающей пластины: да - позволяет последовательно соединить несколько клемм между собой

Совместимость и монтаж

Miniklemma STB-4 32A желто-зеленая не имеет встроенного крепления на DIN-рейку. Для установки на рейку требуется дополнительно использовать специальные адаптеры или крепления, совместимые с серией EKF PROxima. Монтаж выполняется путем вставки клеммы в подходящую нишу или фиксацию с помощью внешних держателей. Подключение провода: введите провод в боковой канал до упора, затем нажмите отверткой на верхнее отверстие - это освободит пружину. После вставки провода отпустите кнопку - контакт зафиксируется. Отключение происходит аналогично: нажмите на отверстие сверху и вытащите провод.

Безопасность и стандарты

Изготовлена из самозатухающего полиамида, соответствует требованиям UL94 V-0 по огнестойкости. Соответствует нормам IEC 60947-7-1 для коммутационных устройств малой мощности. Желто-зеленый цвет гарантирует правильную идентификацию заземляющего проводника согласно GOST R 50462. Напряжение 400 В обеспечивает безопасную работу в трехфазных системах 230/400 В.

Преимущества

• Быстрая установка - нет необходимости затягивать винты, снижает риск перегрузки или плохого контакта
• Устойчивость к вибрациям - пружинный механизм сохраняет контакт даже при механических колебаниях
• Компактность - занимает мало места, идеальна для плотных щитов и внутренней сборки оборудования
• Поддержка широкого диапазона сечений - от тонких контрольных жил до основных заземляющих проводов
• Возможность создания цепочек - благодаря замыкающим пластинам можно соединить несколько клемм в одну линию

Ограничения применения

• Не применяется для фазных или нулевых проводов - только для PE (заземление)
• Не предназначена для прямого монтажа на DIN-рейку без дополнительных креплений
• Не рекомендуется для проводов сечением менее 0,08 мм2 - риск потери контакта
• Не следует использовать в средах с высокой химической активностью - материал PA не устойчив к растворителям и маслам
• Запрещается использование при напряжении выше 400 В - превышение может вызвать пробой изоляции

Примеры использования

• Подключение заземляющего провода к металлическому корпусу станка в цеху
• Разветвление земли в распределительной коробке на этаже
• Сборка заземляющей шины в автоматизированном контроллере
• Фиксация заземления в щитке управления лифтом или эскалатором
• Объединение нескольких заземляющих проводов от датчиков в одной точке

Практические советы

• Перед подключением проверьте сечение провода - используйте только 0,08–4 мм2
• Для многожильных проводов лучше использовать наконечники - так контакт будет более надежным
• При использовании замыкающей пластины убедитесь, что все клеммы одного уровня находятся на одной линии
• Не используйте острые предметы для нажатия на пружину - только плоскую отвертку с диаметром, подходящим под отверстие
• При монтаже в tight-корпусах учтите высоту 23 мм и наличие свободного пространства сверху для доступа отвертки
• STB-4 32A желто-зеленая от EKF PROxima - лучший выбор, если нужна точная идентификация заземления и экономия места
