Миниклемма STB-4 32A (50 шт) серая PROxima | stb-m-4-gray-r EKF

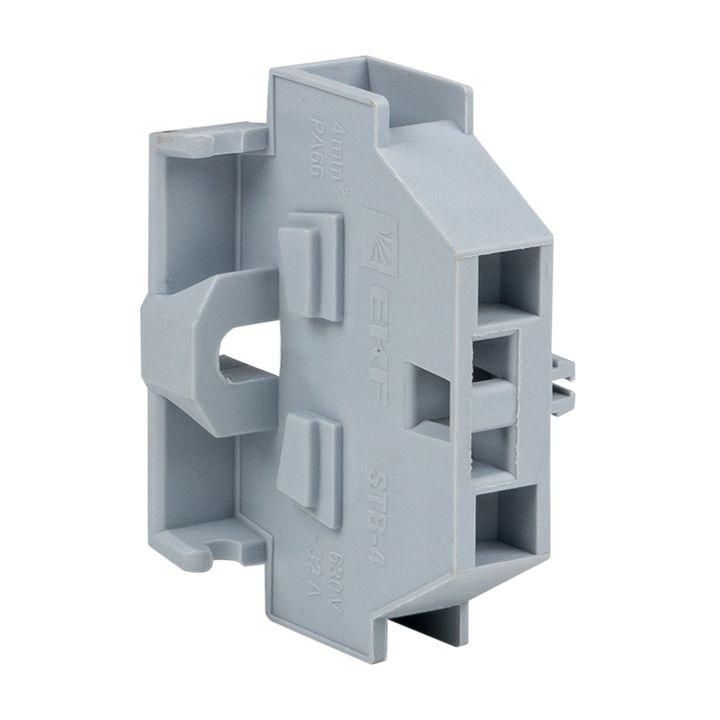

Клеммник проходной STB-4 от EKF серии PROxima — надёжное решение для быстрого и безопасного соединения проводов сечением до 4 мм² в распределительных щитах, пультах управления и других устройствах с ограниченным пространством. Устройство рассчитано на ток 32 А и напряжение 400 В, обеспечивает прочное пружинное соединение без инструментов, а серый корпус из полиамида устойчив к механическим нагрузкам и перепадам температур.

Назначение и область применения

Клеммник STB-4 предназначен для создания проходных соединений между двумя проводами одного типа: фазными, нулевыми или защитными (PE). Подходит для сборки силовых цепей, освещения, автоматики и слаботочных систем там, где важна компактность и скорость монтажа. Часто используется в щитках жилых домов, промышленных контроллерах, станках и конвейерах.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Сечение провода: 0,08–4 мм² (подходит одножильные и многожильные провода)
• Тип зажима: пружинный — без винтов, контакт формируется при нажатии на рычаг отвёрткой
• Количество полюсов: 1
• Количество клемм на уровне: 2 (вход и выход)
• Шаг подключения: 7 мм
• Рабочая температура: от -40 °C до +80 °C
• Материал корпуса: полиамид PA — самозатухающий, устойчив к химикатам и ударным нагрузкам
• Цвет: серый
• Высота монтажа: минимум 23 мм
• Позиция подвода: сбоку
• Замыкающая пластина: да — позволяет последовательно соединить несколько клеммников

Совместимость и монтаж

STB-4 не требует специальной рейки — монтируется на любую поверхность с помощью креплений, совместимых с шагом 7 мм. Для установки на DIN-рейку используются отдельные крепёжные элементы (не входят в комплект). Монтаж выполняется так: вставьте провод в боковое отверстие, нажмите отвёрткой на пружинный механизм, затем введите провод до упора. Отключение происходит аналогично — нажимаете на рычаг и вытягиваете провод. Каждый клеммник можно закоротить с соседними с помощью замыкающей пластины — она продается отдельно.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности IEC 60947-7-1 и имеет класс защиты IP20. Полиамидный корпус не поддерживает горение и не выделяет токсичных веществ при нагреве. Применяется в соответствии с ГОСТ Р 50030.5.5 и другими нормами для электроустановок низкого напряжения.

Преимущества

• Быстрая установка — не нужны отвёртки для затяжки, достаточно нажать на рычаг
• Компактный размер — занимает мало места в шкафу, идеален для плотной компоновки
• Стабильный контакт — пружинный зажим предотвращает ослабление даже при вибрациях
• Удобная диагностика — видно состояние провода и возможность проверки целостности цепи
• Групповая сборка — возможность соединения нескольких клеммников через замыкающую пластину

Ограничения применения

• Не подходит для проводов сечением более 4 мм² — риск перегрева и потери контакта
• Не рекомендован для постоянного погружения в жидкости или высокой влажности — IP20 не защищает от воды
• Не предназначен для частого демонтажа — после 5–10 циклов подключения возможно снижение усилия зажима
• Требуется точное соблюдение сечения провода — слишком тонкий провод (менее 0,08 мм²) может не фиксироваться

Примеры использования

• Разветвление фазы в распределительном щите квартиры
• Объединение нулевых проводов в пульте управления насосом
• Соединение проводов заземления в группе розеток
• Передача сигнала между модулями PLC в автоматических линиях
• Изготовление переходных плат для тестирования оборудования

Практические советы

• Проверяйте сечение провода перед установкой — используйте штангенциркуль, особенно для многожильных проводов
• Не забудьте использовать замыкающие пластины при необходимости связать несколько клеммников — это исключит лишние перемычки
• Для удобства работы в труднодоступных местах применяйте отвёртки с тонкими плоскими наконечниками
• При использовании в условиях вибраций (например, на станках) дополнительно фиксируйте клеммники клеем или хомутиком
• Упаковка содержит 50 штук — оптимально для крупных проектов, но можно купить меньшие партии отдельно
