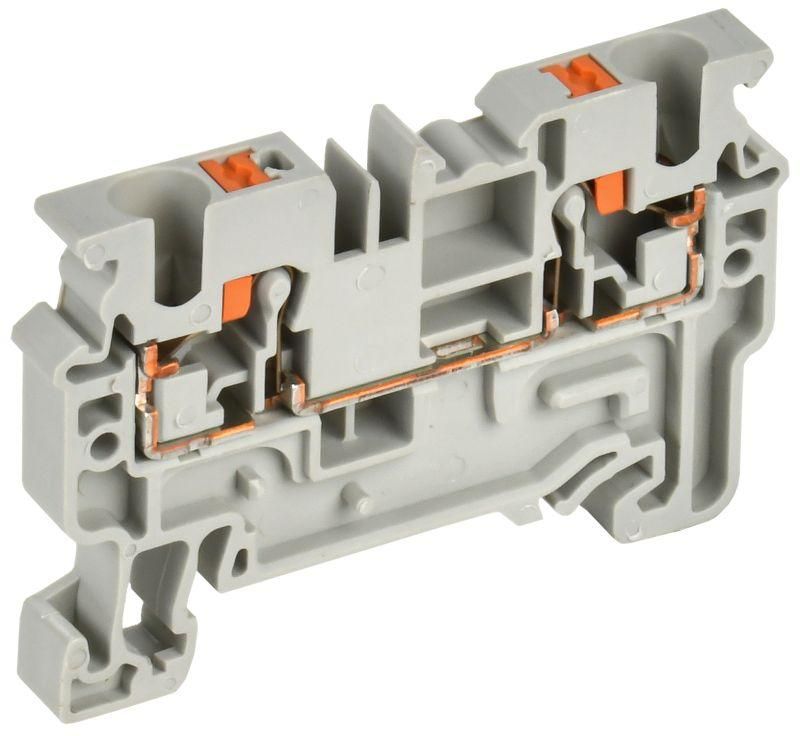

Колодка клеммная CP 4мм2 серая | YCT20-00-K03-004 IEK

Колодка клеммная CP 4 кв.мм серая от IEK - это компактное устройство для надёжного и быстрого соединения проводов без инструментов. Подходит для монтажа на DIN-рейку, используется в распределительных щитах, автоматике и промышленном оборудовании. Артикул yct20-00-k03-004.

Назначение и область применения

Колодка клеммная CP 4 кв.мм серая предназначена для создания постоянных электрических соединений между проводами в цепях управления, силовой разводки и распределительных устройствах. Применяется в щитах автоматики, на станках, конвейерах, системах освещения и других объектах, где требуется частая перестановка или обслуживание проводов. Особенно удобна там, где важно ускорить монтаж и исключить использование отверток или кусачек.

Технические характеристики

• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Диапазон сечений проводов: 0,2–4 мм2 - поддерживает как тонкие многожильные, так и жёсткие одножильные провода
• Номинальный ток: 32 А - рассчитана на нагрузки до 32 ампер
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Рабочий температурный диапазон: от –40 C до +85 C - выдерживает экстремальные условия, включая холодные помещения и нагреваемые корпуса
• Количество контактов: 2 - два входа/выхода на одну колодку
• Монтаж: на DIN-рейку 35 мм - совместима со стандартными шкафами и щитами
• Ширина: 6 мм - компактный размер, позволяет плотно устанавливать несколько единиц рядом
• Положение подключения: сверху - провода вставляются вертикально, что упрощает маршрутизацию
• Цвет: серый - соответствует цветовой стандартизации IEK для легкой идентификации
• Замыкающая пластина: да - возможность установки перемычек для соединения нескольких клеммных колодок между собой

Совместимость и монтаж

Колодка клеммная CP 4 кв.мм серая легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод в зажим до упора; он зафиксируется автоматически.
• Для гибких многожильных проводов без наконечника - перед вставкой нажмите и удерживайте кнопку на корпусе, затем введите провод. Отпустите кнопку - контакт будет надёжным.

Не используйте инструменты для затяжки - это повредит механизм зажима. Убедитесь, что сечение провода попадает в диапазон 0,2–4 мм2. Колодки можно соединять друг с другом через установленные перемычки - они продаются отдельно и подходят для двух-, трёх- и более полюсных комбинаций.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок до 1000 В. Материалы корпуса - самозатухающий полиамид, устойчивый к перегреву и механическим воздействиям. Нет открытых токоведущих частей после монтажа - снижён риск случайного прикосновения. Соответствует общепринятым нормам для промышленного оборудования, хотя явного указания на соответствие ГОСТ или IEC в данных не указано - рекомендуется проверять документацию на конкретный проект.

Преимущества

• Быстрая установка - не требуются отвертки, кусачки или обжимы
• Надёжный контакт - пружинный механизм обеспечивает стабильное соединение даже при вибрациях
• Поддержка разных типов проводов - одножильные, многожильные, с наконечниками
• Лёгкая диагностика - видно состояние подключения без демонтажа
• Возможность последовательного соединения - благодаря замыкающим пластинам

Ограничения применения

• Не предназначен для проводов сечением менее 0,2 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Гибкие многожильные провода без наконечника требуют обязательного нажатия кнопки - забытая кнопка = слабый контакт
• Не рекомендовано использовать в условиях постоянного погружения в жидкости - IP-класс защиты не указан, значит, не имеет герметичной изоляции
• Не подходит для высокочастотных импульсных цепей - не оптимизирована для таких применений

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станка
• Разветвление цепей освещения в распределительном щите
• Объединение нулевых и заземляющих проводов в групповых щитах
• Монтаж временных соединений на стройплощадке - быстро, без инструментов

Практические советы

• Перед подключением удалите изоляцию на 9–10 мм - этого достаточно для надёжного контакта
• Проверяйте глубину вставки - провод должен войти до упора, иначе контакт будет нестабильным
• Для многожильных проводов лучше использовать наконечники - это увеличит срок службы и надёжность
• При сборке щита учитывайте ширину 6 мм - на одном метре рейки поместится около 16 таких колодок
• Замыкающие пластины выбирайте по числу нужных контактов - они продаются отдельно и бывают для 2, 3, 4 и более клемм
• Не перегружайте колодку - максимальный ток 32 А, не стоит подключать мощные потребители выше этой отметки
