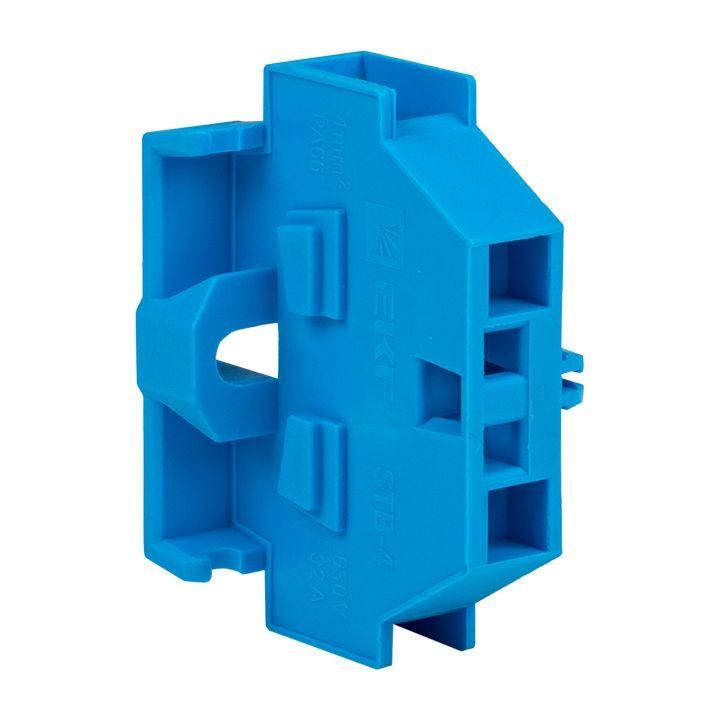

Миниклемма STB-4 32A (50 шт) синяя PROxima | stb-m-4-blue-r EKF

Клемма STB-4 32A от EKF серии PROxima - это компактная проходная клемма с пружинным зажимом для надёжного соединения проводов сечением до 4 мм2 в условиях ограниченного пространства. Подходит для распределительных щитов, автоматических устройств и промышленного оборудования.

Назначение и область применения

Клемма STB-4 32A используется для подключения и разветвления фазных, нулевых и защитных проводников в электрических цепях. Применяется там, где важна экономия места: в малогабаритных щитках, модульных устройствах, на DIN-рейке рядом с автоматическими выключателями и УЗО. Подходит для бытовых, коммерческих и промышленных систем - например, для подключения освещения, розеточных групп, датчиков и слаботочных контроллеров.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Сечение провода: 0,08–4 мм2 (подходит для одножильных и многожильных проводов)
• Тип зажима: пружинный - без инструментального затягивания, просто вставьте провод и нажмите отверткой на рычаг
• Материал корпуса: полиамид PA - устойчив к перегреву, химическим воздействиям и механическим нагрузкам
• Цвет: синий - стандартизирован для обозначения нулевого проводника (N)
• Количество полюсов: 1
• Количество контактов на уровне: 2 (вход и выход - проходной тип)
• Шаг подключения: 7 мм - совместим с большинством DIN-реек и другими клеммами этой серии
• Рабочая температура: от -40 C до +80 C - подходит для холодных помещений и нагретых зон
• Высота монтажа: минимум 23 мм - позволяет использовать даже в плотно укомплектованных щитах
• Возможность установки замыкающей пластины: да - можно соединить несколько клемм между собой для передачи тока

Совместимость и монтаж

Клемма STB-4 32A не требует специальных креплений - её можно зафиксировать на DIN-рейке с помощью отдельного крепёжного элемента (продается дополнительно). Монтаж выполняется вручную: провод вставляется сбоку, затем нажимается отверткой в специальное отверстие, чтобы освободить пружину. После вставки провода отвертку убирают - контакт фиксируется автоматически. Для удобства сборки рекомендуется использовать плоскую отвертку шириной 3–4 мм. Клеммы легко соединяются друг с другом с помощью замыкающих пластин - это снижает количество точек подключения и повышает надёжность цепи.

Безопасность и стандарты

Клемма STB-4 32A соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Материал корпуса - самозатухающий полиамид, что исключает распространение горения. Номинальные значения тока и напряжения обеспечивают безопасную работу в сетях с частотой 50–60 Гц. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током.

Преимущества

• Проходной дизайн - один вход, один выход, без потерь тока внутри
• Пружинный зажим - не нужна отвёртка для затяжки, не повреждает жилы
• Узкий шаг 7 мм - высокая плотность монтажа на рейке
• Стандартный цвет синий - сразу видно, что это ноль
• Работает при экстремальных температурах - от мороза до печи
• Поддерживает замыкающие планки - упрощает последовательное соединение нескольких клемм

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - попытки вставить больший провод приведут к плохому контакту или повреждению механизма
• Не рассчитана на постоянную вибрацию или ударные нагрузки - в таких условиях лучше применять болтовые клеммы
• Не следует использовать в средах с повышенной коррозией (например, в морском воздухе или химических цехах) - материал PA устойчив, но не герметичен
• Требуется доступ сбоку для монтажа - нельзя установить в полностью закрытых корпусах без бокового доступа

Примеры использования

• Разветвление нулевой шины в квартирном щитке
• Подключение датчиков движения и световых сигналов в промышленных панелях
• Объединение проводов от нескольких розеток в одном ряду
• Соединение проводов управления в системах автоматизации (PLC, реле)
• Использование в качестве переходника между медными и алюминиевыми проводниками (при соблюдении правил соединения)

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция помешает контакту
• Для многожильных проводов используйте наконечники - это предотвращает заплетание жил и обеспечивает лучший контакт
• Проверяйте надёжность соединения легким покачиванием провода после монтажа - он не должен двигаться
• Если нужно соединить больше двух клемм подряд - используйте замыкающую пластину вместо перемычек
• Храните клемму STB-4 32A в сухом месте - хотя она работает при влажности, длительное воздействие воды снижает срок службы
