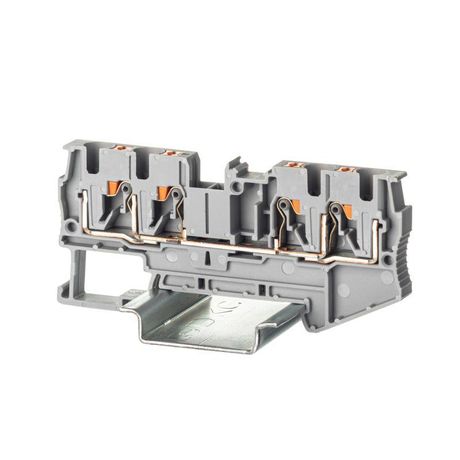

Клемма проходная , зажим push-in, 4 точки подключения, кв.мм, серая - VPR-4-QUATTRO-GY ДКС

Клемма проходная DKC (ДКС) vpr-4-quattro-gy - надежное решение для быстрого и безопасного соединения проводов в распределительных щитах. Каждая клемма имеет четыре точки подключения с пружинным зажимом Push-in, что ускоряет монтаж и снижает риск ошибок. Подходит для работы в условиях широкого диапазона температур и монтируется на стандартную DIN-рейку.

Назначение и область применения

Клемма проходная DKC vpr-4-quattro-gy используется для создания последовательных цепей в электрических системах. Применяется там, где требуется надежное и компактное соединение нескольких проводов без инструментов: в автоматических выключателях, реле, контроллерах, освещении, промышленном оборудовании и системах управления.

Технические характеристики

• Тип зажима: пружинный Push-in - вставка провода без инструментов
• Количество контактов: 4
• Диапазон сечений проводов: 0,14–6 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм, высота: 36,9 мм, длина: 79 мм
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение входа: сверху
• Требуется установка замыкающей пластины: да
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма DKC vpr-4-quattro-gy совместима с любыми стандартными DIN-рейками 35 мм. Для сборки цепи необходимо использовать специальные перемычки, которые вставляются в два предусмотренных канала. Установка выполняется просто: клемму плотно вдавливают на рейку до характерного щелчка. Перед вводом провода нажмите кнопку-толкатель - она предотвращает случайное выпадение жилы и исключает контакт с токоведущими частями во время монтажа. После введения провода кнопка автоматически возвращается в исходное положение.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - он не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это соответствует требованиям безопасности для промышленной электроники. Номинальное напряжение 800 В позволяет применять клемму в сетях переменного и постоянного тока, включая системы с повышенной нагрузкой. Работа при экстремальных температурах (-40…+105 C) делает её пригодной для использования в холодильных камерах, на открытых площадках и в нагреваемых средах.

Преимущества

• Зажим Push-in - монтаж без отвертки, экономия времени
• Защита от случайного прикосновения - кнопка-толкатель блокирует доступ к токоведущим элементам
• Устойчивость к перегрузкам - номинальный ток 32 А и класс V0 обеспечивают долгую службу даже при колебаниях нагрузки
• Компактность - всего 6,2 мм ширины, можно размещать плотно на рейке
• Поддержка двух перемычек - удобно для формирования цепочек без дополнительных соединителей

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать обжимные наконечники для проводов сечением более 2,5 мм2
• Требует обязательной установки замыкающей пластины при использовании в цепях с несколькими клеммами - без неё возможен разрыв цепи
• Не следует применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал PA 6.6 устойчив, но не ко всем веществам
• Не рассчитана на частые демонтажи - зажим Push-in не предназначен для многократного извлечения и повторного ввода одного и того же провода

Примеры использования

• Соединение выходов нескольких модульных автоматов в одном ряду
• Объединение датчиков и исполнительных механизмов на конвейере
• Распределение питания между группой светильников в промышленном помещении
• Формирование цепей управления в панелях ЧПУ и PLC
• Сборка распределительных щитов в холодильных установках благодаря широкому диапазону рабочих температур

Практические советы

• Перед введением провода всегда нажимайте кнопку-толкатель - так вы избежите повреждения контакта и гарантированно получите надежное соединение
• Для проводов сечением менее 0,5 мм2 используйте одножильные жилы - многожильные могут деформироваться и плохо фиксироваться
• При сборке длинных цепей обязательно устанавливайте замыкающую пластину на каждый участок - без неё клеммы работают автономно, и сигнал/питание не передастся дальше
• Проверьте посадочный диаметр DIN-рейки - клемма vpr-4-quattro-gy точно соответствует стандарту EN 60715, но проверьте наличие люфта при установке
• Не применяйте силовые инструменты для вставки проводов - достаточно легкого давления рукой
