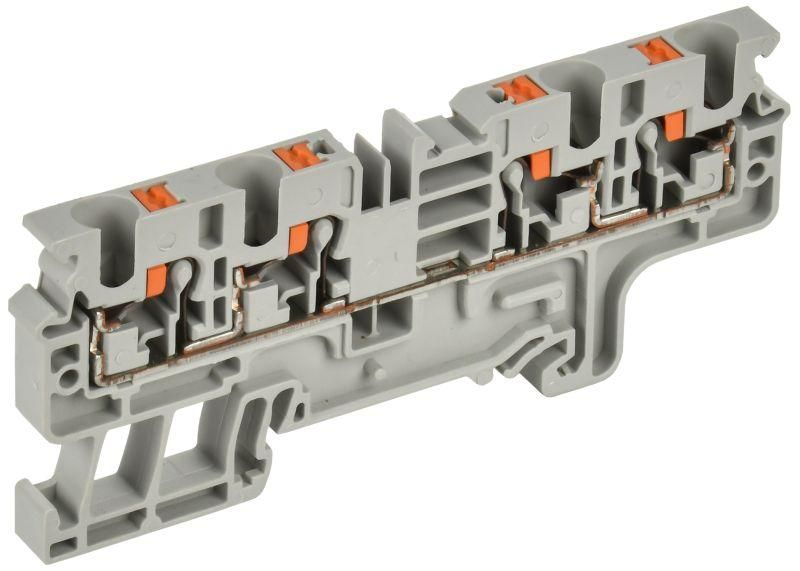

Колодка клеммная CP-MC 4 вывода 4мм2 серая | YCT22-00-4-K03-004 IEK

Колодка клеммная CP-MC 4 вывода 4 кв.мм серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, этот компонент удобен как для монтажа, так и для обслуживания. Артикул yct22-00-4-k03-004 соответствует серии CP-MC, которая решает задачи многопроводного подключения без перегрузки клеммы.

Назначение и область применения

Колодка клеммная CP-MC 4 вывода 4 кв.мм серая используется для создания разветвлённых цепей в электрических шкафах, где требуется подключить несколько проводов к одному входу. Подходит для силовых и слаботочных цепей до 1000 В. Часто применяется в автоматике, промышленном оборудовании, системах освещения и управления. Особенно эффективна там, где необходимо избежать скручивания проводов или установки дополнительных ответвителей.

Технические характеристики

• Способ монтажа: фиксация на DIN-рейку 35 мм
• Количество клемм: 4 (однополюсная конструкция)
• Тип зажима: пружинный, безвинтовой - подключение без инструментов
• Сечение проводника: 0,2–6 мм2 (одножильные и многожильные провода, включая с наконечниками)
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Ширина: 6 мм - компактный формат для плотной укладки
• Цвет: серый (стандартный цвет для промышленных клемм)
• Рабочий температурный диапазон: от –40 C до +85 C
• Позиция подключения: сверху - удобно для вертикальной маршрутизации кабелей
• Поддерживает установку замыкающей пластины - позволяет соединять соседние клеммы между собой

Совместимость и монтаж

Колодка клеммная CP-MC 4 вывода 4 кв.мм серая легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод до упора; зажим сработает автоматически.
• Для гибких многожильных проводов без наконечника - перед вставкой нажмите кнопку разблокировки, затем введите провод и отпустите кнопку.
• Замыкающие пластины (перемычки) устанавливаются поверх клемм - они продаются отдельно и должны выбираться по числу полюсов (в данном случае - для 4-полюсной колодки).

Максимальная плотность установки: до 16 таких клемм на метр рейки (при условии отступа 1–2 мм между элементами для теплоотвода).

Безопасность и стандарты

Колодка соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает безопасное соединение даже при вибрациях и перепадах температур. Нагревостойкий материал корпуса предотвращает деформацию при длительной нагрузке 32 А. Каждая клемма имеет защиту от случайного выскальзывания провода.

Преимущества

• Отсутствие винтов - снижает риск ошибок при монтаже и ускоряет работу
• Поддержка широкого диапазона сечений - от 0,2 до 6 мм2 - универсальность для разных типов проводов
• Возможность последовательного соединения через перемычки - исключает необходимость в дополнительных ответвлениях
• Высокая механическая прочность зажима - сохраняет контакт даже после многократных подключений
• Компактность - экономия места в шкафу за счёт малой ширины (6 мм)

Ограничения применения

• Не рекомендуется использовать для проводов сечением менее 0,2 мм2 - возможен плохой контакт
• Гибкие многожильные провода без наконечников требуют обязательного использования кнопки разблокировки - иначе соединение будет ненадёжным
• Не предназначен для постоянного погружения в жидкости - хотя IP-класс не указан, герметичность не гарантируется
• Не следует применять в средах с высоким уровнем химической агрессивности - материал корпуса не рассчитан на воздействие растворителей

Примеры использования

• Разветвление питания на несколько датчиков в автоматизированной линии
• Объединение нулевых проводов в распределительном щите
• Подключение нескольких выходов УПА (устройство защиты от перенапряжения) к одной точке
• Создание группового подключения светильников в промышленном помещении

Практические советы

• Перед монтажом проверяйте сечение провода - слишком толстый провод (более 6 мм2) не войдёт, слишком тонкий (менее 0,2 мм2) может не зафиксироваться
• Для многожильных проводов используйте наконечники - это увеличивает срок службы контакта и снижает риск окисления
• При использовании перемычек следите, чтобы они были совместимы с моделью CP-MC - не подходят перемычки от других серий
• После монтажа легонько потяните каждый провод - это проверит надёжность зажима
• При сборке шкафа оставляйте минимум 5 мм свободного пространства вокруг колодки - это улучшает охлаждение при работе на пределе тока
