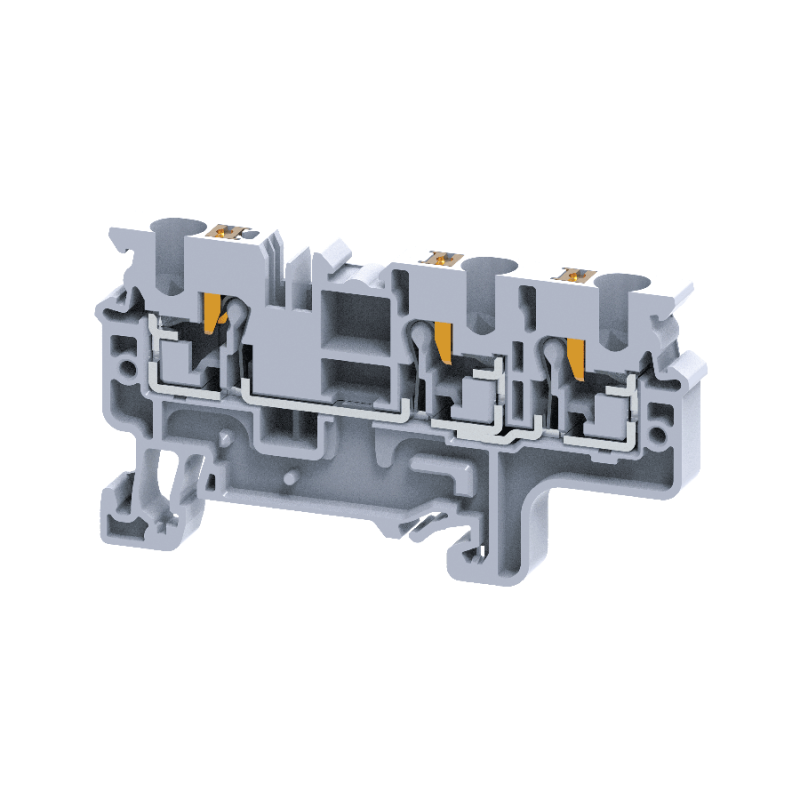

Клемма с 3-мя контактами push-in 4 кв.мм OptiClip СP-4-TRIPLET-I-серый - 331848 КЭАЗ

Клемма с 3-мя контактами push-in 4 кв.мм серая, проходная, для DIN-рейки/G-рейки, 32А, полиамид (PA) от КЭАЗ - это надёжный проходной элемент для быстрого и компактного соединения трёх проводников в одном модульном устройстве. Подходит для монтажа в щитах автоматизации, где важны скорость сборки и плотность размещения. Артикул 331848 соответствует серии KЭAZ Optima.

Назначение и область применения

Клемма с 3-мя контактами push-in 4 кв.мм серая, проходная, для DIN-рейки/G-рейки, 32А, полиамид (PA) предназначена для создания электрических соединений между проводниками в распределительных щитах. Особенно эффективна там, где требуется передача сигнала или питания через несколько точек без разрывов цепи - например, при подключении датчиков, реле, контакторов или группового освещения. Применяется в системах автоматического управления (САУ), промышленных панелях, силовых щитах и устройствах с напряжением до 1000 В.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных потребителей, таких как малые двигатели, нагревательные элементы, светильники.
• Номинальное напряжение: 1000 В - безопасно работает в сетях переменного тока до 1000 В, включая промышленные 400–690 В.
• Поперечное сечение провода: 0,2 – 4 мм2 - совместима с одножильными и многожильными медными проводами, включая жилы 2,5 и 4 мм2, часто используемые в управлении оборудованием.
• Тип зажима: пружинный push-in - позволяет вставлять провод без инструментов; фиксация происходит за счёт внутреннего пружинного механизма.
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и перегреву, класс горючести V0 - самозатухающий при возгорании.
• Рабочий температурный диапазон: -40…+85 C - подходит для установки в холодных помещениях, на улице внутри щита или в условиях высоких температур рядом с нагреваемым оборудованием.
• Количество полюсов: 1 - одна группа контактов, все три входа электрически связаны между собой.
• Цвет: серый - стандартизирован для промышленного оборудования, легко различается среди других цветовых решений.
• Способ монтажа: на DIN-рейку или G-рейку - совместим с любыми стандартными рейками шириной 35 мм.

Совместимость и монтаж

Клемма с 3-мя контактами push-in 4 кв.мм серая, проходная, для DIN-рейки/G-рейки, 32А, полиамид (PA) устанавливается на стандартную DIN-рейку (EN 60715) или G-рейку без дополнительных креплений. Для монтажа просто защёлкиваете её на рейку до характерного щелчка. Соединение проводов осуществляется путём введения подготовленного провода (без зачистки слишком длинной изоляции) прямо в гнездо до упора - механизм зажима автономно фиксирует жилу. Отключение провода - нажатием на рычажок (если есть) или использованием плоской отвертки для разблокировки пружины. Убедитесь, что провод полностью вошёл - проверьте визуально или легким потягиванием после подключения.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал корпуса не поддерживает горение, соответствует требованиям IEC 60695-11-10.
• Изолирующие свойства полиамида обеспечивают защиту от пробоя даже при повышенных напряжениях до 1000 В.
• Произведено в соответствии с требованиями КЭАЗ к качеству и безопасности, применяемым в промышленной автоматизации.

Преимущества

• Три контакта в одном модуле - экономят место в щите, снижают количество необходимых клемм и уменьшают число соединений.
• Push-in - исключает использование отверток, ускоряет монтаж и демонтаж, особенно при частом обслуживании.
• Проходной тип - позволяет беспрерывно передавать ток через всю цепь, не нарушая соединения при подключении новых участков.
• Высокая плотность подключений - идеальна для сложных схем с множеством сигналов (например, IO-Link, сенсоры, энкодеры).
• Стабильность контакта - пружинный зажим не ослабевает со временем, не требует периодической подтяжки, как винтовые аналоги.

Ограничения применения

• Не предназначен для многожильных проводов с опрессованной наконечниками - только голые медные жилы.
• Запрещено использовать с алюминиевыми проводами - риск окисления и плохого контакта.
• Не рекомендовано подключать провода меньше 0,2 мм2 - возможен выход из зажима при вибрации.
• Не имеет индикации состояния - нельзя визуально определить обрыв или перегрузку без внешних средств.
• Не рассчитана на частые подключения/отключения - хотя и удобна, она не предназначена для операций, как розетки.

Примеры использования

• Подключение трёх датчиков уровня к одному входу контроллера в системе автоматического полива.
• Объединение фазы L в распределительной коробке перед подачей на три контактора.
• Передача сигнала “готов” от одного реле к двум другим устройствам в цепи управления конвейером.
• Сборка группы освещения - один провод от автомата, два - к светильникам, всё в одной клемме.

Практические советы

• Защитите конец провода от перелома - не зачищайте более 8–10 мм изоляции, чтобы жила не выпала из зажима.
• Проверяйте глубину ввода - провод должен войти до упора, иначе контакт будет нестабильным.
• При работе с многожильными проводами 2,5–4 мм2 - слегка скрутите жилы руками перед вставкой, чтобы они не рассыпались.
• Используйте эту клемму вместо нескольких однополюсных - так вы сэкономите до 60 % места на DIN-рейке.
• Для сервиса - всегда отключайте питание перед заменой или удалением проводов, даже если клемма проходная.
• При необходимости комбинируйте с другими клеммами КЭАЗ Optima - они совместимы по форме и шагу монтажа.
