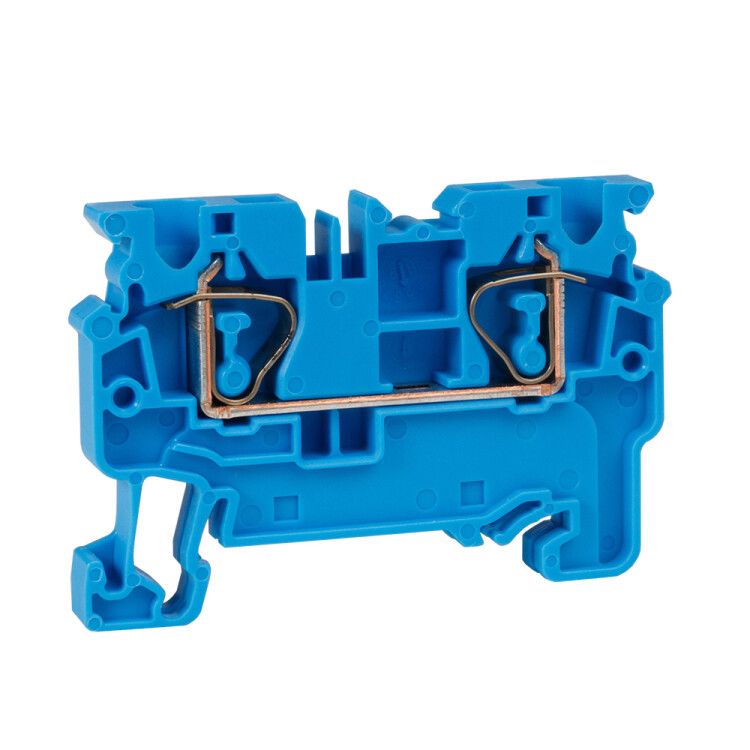

Клемма проходная пружинная OptiClip CX-4-I-BU-32A-(0,2-4)-синий | 289714 КЭАЗ

Клемма проходная пружинная OptiClip CX-4-I-BU 32A (0.2-4) синий - надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах. Продукт от КЭАЗ подходит для постоянной работы в условиях промышленной автоматизации, где важны скорость монтажа и устойчивость к вибрациям.

Назначение и область применения

OptiClip CX-4-I-BU 32A (0.2-4) синий используется для создания проходных соединений в цепях управления, силовой разводки и коммуникационных системах. Подходит для установки на DIN-рейку в шкафах управления, распределительных устройствах, станках, конвейерах и других объектах с высокой плотностью компонентов. Благодаря пружинному зажиму исключает необходимость в инструменте при подключении - идеально для частых перенастройек или обслуживания.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных устройств
• Номинальное напряжение: 1000 В - допустимо применение в сетях до 1 кВ
• Поперечное сечение провода: 0,2–4 мм2 - совместима с одножильными и многожильными проводами (в том числе с опрессованной жилой)
• Тип зажима: пружинный - обеспечивает надёжный контакт без затяжки винта
• Способ монтажа: фиксация на DIN-рейку 35 мм - стандартная установка в шкафах
• Ширина: 6 мм - компактный форм-фактор, позволяет экономить место
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и старению
• Класс горючести: V0 - самозатухающий материал, соответствует требованиям безопасности
• Цвет: синий - визуальная идентификация цепей, совпадает с цветовым кодированием по IEC
• Позиция подключения: сверху - удобно для вертикальной разводки проводов
• Количество уровней: 1 - одна точка входа и выхода

Совместимость и монтаж

OptiClip CX-4-I-BU 32A (0.2-4) синий устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения достаточно зачистить провод на 8–10 мм, вставить его в зажим и нажать на рычаг освобождения. После вставки провода рычаг автоматически возвращается - контакт фиксируется. Удаление провода выполняется аналогично: нажим на рычаг и вытягивание. Совместима с медными и алюминиевыми проводами, включая гибкие многожильные. Не требует периодической подтяжки.

Безопасность и стандарты

Изоляция корпуса выполнена из материала класса V0, что гарантирует самозатухание при возгорании. Соответствует международным нормам IEC 60947-7-1 для пружинных клемм. Номинальное напряжение 1000 В обеспечивает безопасную работу в высоковольтных цепях управления. Материалы сертифицированы на соответствие RoHS - без опасных веществ.

Преимущества

• Быстрая замена и подключение - не нужен отвертка
• Устойчивость к вибрациям - пружинный механизм не ослабевает при тряске
• Высокая плотность сборки - всего 6 мм на одну клемму, можно размещать много контактов
• Стабильный контакт - меньше риск перегрева и окисления по сравнению с винтовыми зажимами
• Цветовая маркировка - синий цвет помогает отличать цепи в сложных схемах

Ограничения применения

Не предназначена для подключения проводов сечением более 4 мм2 - попытки вставить больший провод могут повредить механизм. Не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных паров - хотя полиамид устойчив, длительный контакт с химией снижает срок службы. Также не следует применять в качестве точки разъединения под нагрузкой - клеммы не рассчитаны на коммутацию тока под напряжением.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере
• Разводка сигналов управления в ПЛК-шкафах
• Общие точки подключения в распределительных щитах производства
• Замена винтовых клемм на пружинные в модернизируемых системах

Практические советы

• Перед вставкой провода обязательно зачищайте жилу на 8–10 мм - меньшая длина может не достать до контакта, большая - выпасть после фиксации
• Для многожильных проводов используйте опрессованные наконечники - это увеличивает долговечность соединения
• При групповой установке нескольких клемм OptiClip CX-4-I-BU 32A (0.2-4) синий соблюдайте минимальный шаг 6 мм - так они не будут мешать друг другу
• Проверьте направление кодирования: горизонтальное/вертикальное - важно при использовании в составе цветных рядов для визуального контроля
• Артикул 289714 от КЭАЗ - сохраняйте его при заказе запасных элементов; клеммы этой серии взаимозаменяемы внутри линейки OptiClip
