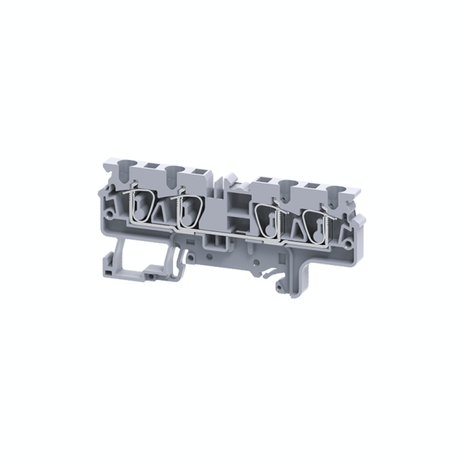

Клемма с четырьмя контактами пружинная OptiClip СX-4-QUATTRO-(0,2-4)-I-BU-синий | 289756 КЭАЗ

Клемма с четырьмя контактами пружинная OptiClip СX-4-QUATTRO-(0,2-4)-I-BU синий от КЭАЗ - это компактное решение для быстрого и надёжного соединения нескольких проводников в одном месте. Подходит для монтажа на DIN-рейку в силовых и управляющих цепях до 1000 В, особенно эффективна там, где важна плотность коммутации и частая замена проводов.

Назначение и область применения

Клемма с четырьмя контактами пружинная OptiClip СX-4-QUATTRO-(0,2-4)-I-BU синий используется для создания электрических соединений между проводниками в распределительных щитах, пультах управления и других устройствах автоматизации. Применяется в системах автоматического управления (САУ), на станках, конвейерах, в системах освещения и вентиляции. Особенно удобна там, где требуется подключить несколько проводов одного потенциала - например, заземление, ноль или сигнал управления.

Технические характеристики

• Количество контактов: 4
• Тип зажима: пружинный, безвинтовой
• Диапазон сечений провода: 0,2–4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В AC
• Ширина модуля: 6 мм
• Высота: один уровень
• Позиция подключения: сверху
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0
• Цвет: синий
• Кодирование: горизонтальное и вертикальное - позволяет отличать клемму от соседних по цвету или положению
• Подключение: все четыре контакта внутри клеммы электрически связаны между собой

Совместимость и монтаж

Клемма с четырьмя контактами пружинная OptiClip СX-4-QUATTRO-(0,2-4)-I-BU синий устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж происходит путём защёлкивания - никаких инструментов не требуется. Для подключения провода достаточно открыть пружинный зажим кнопкой, вставить подготовленный провод (без зачистки слишком длинной жилы - оптимально 8–10 мм), затем закрыть зажим. После этого провод фиксируется механически и электрически. Удобно использовать с многожильными проводами, если они запрессованы наконечниками - допускается использование наконечников до 4 мм2.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности при перегрузках. Номинальное напряжение 1000 В обеспечивает безопасную работу в высоковольтных сетях. Клемма прошла испытания на термическую стойкость и механическую прочность, что делает её подходящей для промышленного использования. Отсутствие винтов снижает риск ослабления контакта со временем.

Преимущества

• Четыре контакта в одном модуле - экономят место в щите
• Быстрая установка и демонтаж - не требуют отвертки
• Стабильный контакт даже при вибрациях - благодаря пружинному механизму
• Защита от случайного выдергивания - провод фиксируется надёжно
• Цветовая маркировка (синий) и кодировка упрощают идентификацию в сложных схемах
• Работает при экстремальных температурах - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Запрещено применять с проводами сечением менее 0,2 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не имеет встроенного контроля целостности цепи - не поддерживает индикацию обрыва
• Не рассчитана на постоянное подключение/отключение - рекомендовано не более 5–10 циклов в год для сохранения долговечности пружины
• Не следует использовать в условиях повышенной химической агрессии - корпус не защищён от масел, растворителей и кислот

Примеры использования

• Объединение нескольких датчиков в одну точку заземления в щите управления
• Разводка сигнала 24 В DC от одного источника питания к нескольким реле
• Подключение нулевой шины в распределительном щите вместо перемычек
• Сборка группы выходов PLC с одним потенциалом - например, управление световой индикацией

Практические советы

• Перед подключением обязательно зачищайте провод до 8–10 мм - меньше не войдёт, больше не зафиксируется
• Используйте плоскогубцы для правильного вставления многожильных проводов - чтобы не было торчащих жил
• Проверьте, что провод полностью вошёл - попробуйте слегка потянуть; если он не выскакивает - контакт надёжен
• При группировке нескольких таких клемм соблюдайте шаг 6 мм - не сдвигайте ближе, чтобы не повредить механизм
• Для обслуживания - используйте отвёртку только для открывания зажима, не для затяжки
• Клемма с четырьмя контактами пружинная OptiClip СX-4-QUATTRO-(0,2-4)-I-BU синий совместима с другими изделиями серии OptiClip - можно смешивать с двух- и трёхконтактными аналогами в одном ряду
