Клемма проходная , зажим push-in, 4 точки подключения, кв.мм, синяя - VPR-4-QUATTRO-BU ДКС

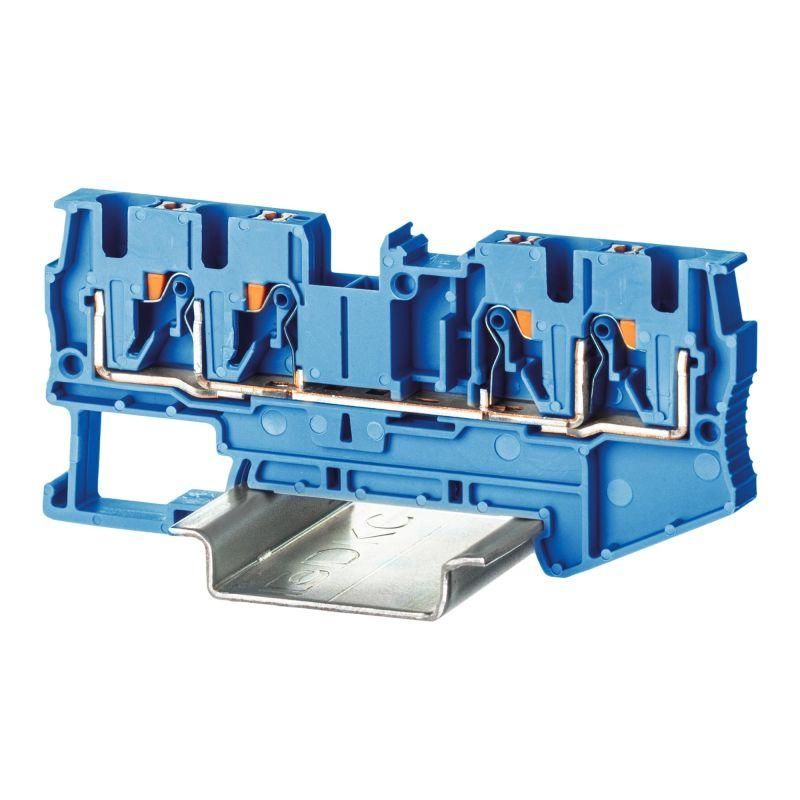

Клемма проходная DKC (ДКС) vpr-4-quattro-bu - надежное решение для быстрого и безопасного соединения проводов в распределительных щитах. Каждый контакт позволяет подключить проводник сечением до 6 мм2, а синий цвет и четкая маркировка упрощают идентификацию цепей. Подходит для монтажа на DIN-рейку и часто используется в автоматике, системах управления и промышленном оборудовании.

Назначение и область применения

Эта проходная клемма предназначена для создания последовательных соединений между несколькими проводами в одной цепи. Благодаря технологии Push-in, провода вставляются без инструментов - просто вводятся в гнездо до упора. Удобна там, где требуется частая перестройка схемы, обслуживание или диагностика. Применяется в силовых и слаботочных цепях: панели управления, реле, PLC, освещение, конвейеры, насосы, системы HVAC.

Технические характеристики

• Тип зажима: пружинный Push-in - без винтов, без инструментов
• Количество контактов: 4 (по одному на каждый провод)
• Диапазон сечений проводов: 0,14–6 мм2 - подходит как для тонких жил, так и для многожильных кабелей
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных устройств
• Номинальное напряжение: 800 В - допустимо применение в сетях до 690 В переменного тока
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые шкафы
• Ширина: 6,2 мм; высота: 36,9 мм - компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к механическим повреждениям и химическим воздействиям
• Класс горючести: V0 (UL 94) - самозагасающий материал, снижает риск распространения пламени
• Цвет: синий - стандартизированная маркировка для фазных или сигнальных цепей
• Способ монтажа: на DIN-рейку 35 мм - совместима со всеми стандартными шкафами
• Замыкающая пластина: необходима - для передачи тока между соседними клеммами
• Количество каналов для перемычек: 2 - можно использовать для параллельного соединения нескольких точек

Совместимость и монтаж

Клемма vpr-4-quattro-bu устанавливается на DIN-рейку 35 мм стандартного типа. Для правильного монтажа:

• Убедитесь, что рейка чистая и не деформирована
• Защелкните клемму на рейку до характерного щелчка
• Перед вставкой провода нажмите на кнопку-толкатель - она предотвращает случайное выпадение жилы
• Вставьте подготовленный провод (без зачищенного конца более 10 мм) до упора - он фиксируется пружинным механизмом
• Для соединения нескольких клемм в цепь используйте специальные замыкающие пластины (не входят в комплект)

Обратите внимание: клемма имеет два канала для вставных перемычек - они позволяют легко соединить любую пару контактов внутри одного модуля без внешних проводов.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 (UL 94) - материал не поддерживает горение. Номинальное напряжение 800 В обеспечивает запас по изоляции даже в высоковольтных системах. Рабочая температура от –40 C до +105 C гарантирует стабильную работу в экстремальных условиях. Все материалы сертифицированы для промышленного применения.

Преимущества

• Быстрая установка - не нужны отвертки, достаточно вставить провод
• Защита от ошибок - кнопка-толкатель исключает случайное отключение при прикосновении
• Стабильный контакт - пружинный зажим сохраняет давление на провод при тепловом расширении
• Компактность - всего 6,2 мм в ширину, позволяет экономить место в шкафу
• Поддержка многожильных проводов - без необходимости опрессовки
• Индикация цветом - синий цвет упрощает визуальное различение цепей

Ограничения применения

• Не подходит для проводов сечением менее 0,14 мм2 - возможен плохой контакт
• Не рекомендовано использование с алюминиевыми проводами - требуются специальные зажимы
• Требуется обязательная установка замыкающих пластин при использовании в цепях - без них ток не будет передаваться между клеммами
• Не предназначен для частого демонтажа/монтажа - после 5–10 циклов вставки провода может потерять усилие зажима
• Не следует использовать в средах с постоянной вибрацией без дополнительной фиксации - хотя зажим надежный, длительная вибрация может вызвать ослабление

Примеры использования

• Распределение фазы L1 между несколькими реле в панели управления
• Сборка цепей питания датчиков в автоматических линиях
• Подключение входных сигналов в контроллеры PLC через одну клемму вместо нескольких
• Формирование группового подключения светильников в промышленном освещении
• Создание временных тестовых цепей в сервисных работах

Практические советы

• Чтобы проверить надежность соединения, потяните провод легким усилием - он не должен выйти
• Для многожильных проводов лучше использовать наконечники - это продлит срок службы контакта
• При сборке шкафа соблюдайте шаг между клеммами - минимальный интервал 6,2 мм, чтобы не задеть соседние элементы
• Замыкающие пластины выбирайте точно по модели - не все подходят к этой версии
• Храните клеммы в сухом месте - влага может повредить внутреннюю пружину
• При замене старой клеммы - всегда отключайте питание, даже если кажется, что цепь “выключена”
