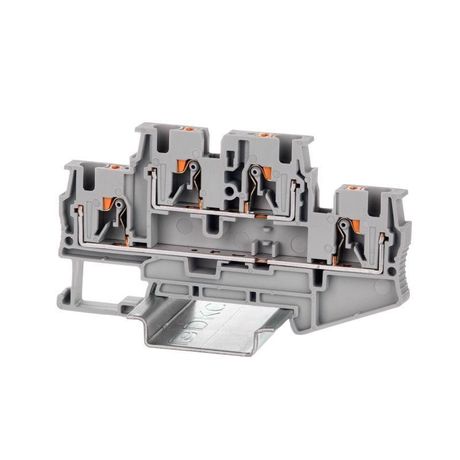

Клемма двухуровневая , зажим push-in, 4 точки подключения, кв.мм, серая - VPRTT-4-GY ДКС

Клемма двухуровневая, зажим push-in, 4 точки подключения, 4 кв.мм, серая от бренда DKC (ДКС), артикул vprtt-4-gy — надёжное решение для быстрого и безопасного соединения проводов на DIN-рейке, особенно в условиях высокой плотности монтажа и частых изменений схем.

Назначение и область применения

Эта клемма используется для создания электрических соединений между проводниками в распределительных щитах, автоматике, промышленном оборудовании и системах управления. Подходит для подключения силовых и слаботочных цепей. Благодаря двухуровневой конструкции позволяет экономить место на DIN-рейке, сохраняя доступ к каждому контакту. Применяется в станках, конвейерах, системах освещения, HVAC и других устройствах, где важны скорость монтажа и отказоустойчивость.

Технические характеристики

• Тип зажима: пружинный push-in — провод вставляется без инструментов
• Количество контактов: 4 (по 2 на каждом уровне)
• Диапазон сечений провода: 0,14–6 мм² — поддерживает медные одножильные и многожильные провода
• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 °C до +105 °C — устойчива к экстремальным условиям
• Ширина: 6,2 мм — компактная, подходит для плотной сборки
• Высота: 47,6 мм
• Материал корпуса: термопласт PA 6.6 (полиамид) с классом горючести V0 по UL-94 — самозатухающий, не поддерживает пламя
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Позиция подключения: сверху — удобно для вертикальной прокладки кабелей
• Необходимость замыкающей пластины: да — требуется для соединения уровней между собой

Совместимость и монтаж

Клемма vprtt-4-gy совместима со всеми стандартными DIN-рейками 35 мм, включая OMEGA. Установка происходит путём защёлкивания — достаточно приложить усилие до характерного щелчка. Для соединения двух уровней необходимо использовать вставную перемычку (не входит в комплект, продается отдельно). Каждый контакт работает автономно; при необходимости можно отсоединить один провод, не нарушая остальные соединения. Нажатие на кнопку-толкатель освобождает провод — так исключаются ошибки при вставке и повреждение жил.

Безопасность и стандарты

• Класс воспламеняемости: V0 (UL-94) — материал не распространяет пламя, безопасен в закрытых щитах
• Защита от случайного прикосновения: кнопка-толкатель предотвращает доступ к токоведущим частям при нормальном использовании
• Изоляция соответствует требованиям IEC/EN 60947-7-1 для коммутационных устройств

Преимущества

• Быстрая установка: провод вставляется одним движением — нет нужды в отвертке
• Уменьшенная занимаемая площадь: два уровня вместо двух отдельных клемм
• Надёжный контакт: пружинный механизм обеспечивает постоянное давление на жилу, снижает риск окисления
• Удобство обслуживания: возможность замены одного провода без демонтажа всей группы
• Стабильность при вибрациях: механическая прочность зажима выдерживает нагрузки в промышленной среде

Ограничения применения

• Не подходит для многожильных проводов без наконечника — требуются опрессованные наконечники при сечении более 2,5 мм²
• Замыкающие пластины не входят в комплект — их нужно заказывать отдельно
• Не рекомендовано применение в средах с постоянным воздействием масел, растворителей или агрессивных химикатов — материал PA 6.6 чувствителен к некоторым органическим веществам
• Максимальное сечение 6 мм² — не подходит для мощных шин или кабелей выше этого значения

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разводка сигнальных цепей в системах автоматизации
• Объединение нескольких выходов реле или модулей ввода-вывода
• Создание распределительных точек в щите освещения

Практические советы

• Перед вставкой провода убедитесь, что он зачищен на 8–10 мм — недостаточная длина вызывает плохой контакт
• Для проводов сечением 4 мм² и больше используйте наконечники — это увеличит срок службы соединения
• Проверьте правильность установки: после вставки провода попробуйте слегка потянуть — он не должен выйти
• При монтаже рядом с другими элементами учтите габариты: ширина 6,2 мм, длина 83,7 мм — не забудьте про свободное пространство для замыкающих пластин
• Клемма vprtt-4-gy от DKC хорошо сочетается с другими изделиями серии Push-in — можно собирать унифицированные блоки
