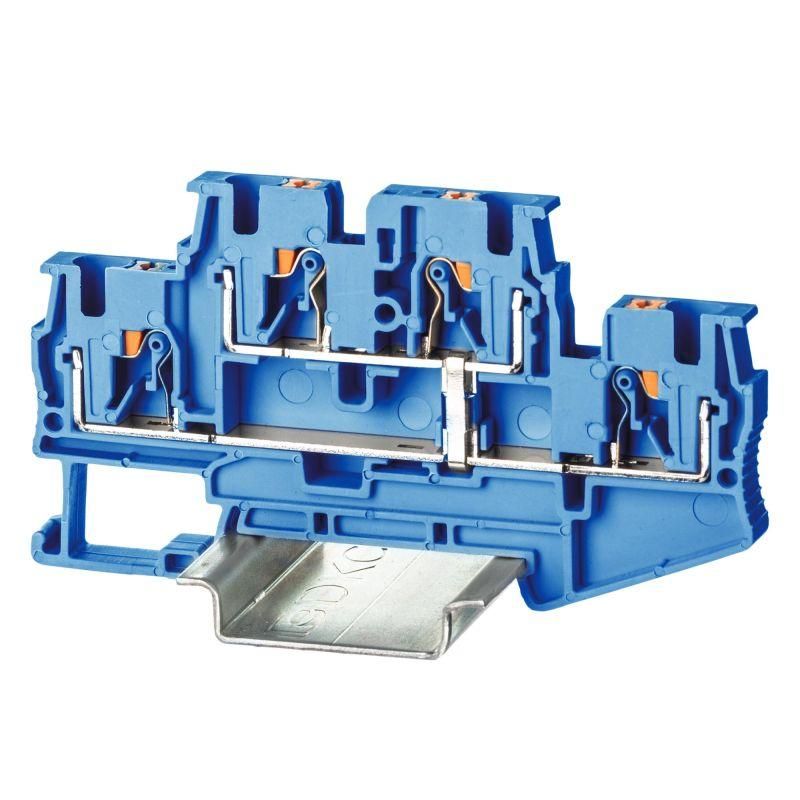

Клемма двухуровневая , зажим push-in, 4 точки подключения, с перемычкой между уровнями, кв.мм, синяя - VPRTT-4-PV-BU ДКС

Клемма двухуровневая, зажим push-in, 4 точки подключения, с перемычкой между уровнями, 4 кв.мм, синяя от бренда DKC (ДКС), артикул vprtt-4-pv-bu - надёжное решение для быстрого и безопасного соединения проводов на DIN-рейке. Подходит для автоматизации, распределительных щитов и промышленного оборудования.

Назначение и область применения

Эта клемма используется для соединения четырёх проводников в одном устройстве, где требуется два уровня подключений с внутренней перемычкой между ними. Применяется в силовых цепях с током до 32 А и напряжением до 500 В. Часто встречается в системах управления, станках, конвейерах, освещении и других устройствах, требующих компактной и надёжной коммутации.

Технические характеристики

• Тип зажима: пружинный push-in - провод вставляется без инструментов
• Количество контактов: 4 (по 2 на каждом уровне)
• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Диапазон сечений провода: 0,14–6 мм2
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм
• Высота: 47,6 мм
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Цвет: синий
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Уровни связаны: да, внутренняя перемычка
• Позиция подключения: сверху
• Возможность установки внешних перемычек: да

Совместимость и монтаж

Клемма vprtt-4-pv-bu устанавливается на стандартную DIN-рейку 35 мм. Для подключения достаточно вставить подготовленный провод (без зачистки слишком глубоко) до упора - механизм зажима сработает автоматически. Кнопка-толкатель позволяет легко вынуть провод при необходимости. Перемычка между уровнями уже встроена, но можно использовать дополнительные замыкающие пластины - они совместимы с этой серией. Не используйте инструменты для ввода провода - это повредит контакт.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям UL-94 и делает клемму подходящей для использования в закрытых распределительных шкафах. Номинальное напряжение 500 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных сетей переменного тока.

Преимущества

• Быстрая установка: провод вставляется без отвертки или гаечного ключа
• Защита от ошибок: кнопка-толкатель предотвращает случайное отключение
• Компактность: всего 6,2 мм в ширину - экономия места на рейке
• Стабильность соединения: пружинный зажим сохраняет давление даже при вибрациях
• Термостойкость: работает в экстремальных температурах - от мороза до печи
• Интегрированная перемычка: исключает необходимость вручную устанавливать перемычки между уровнями

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендовано использование обжатых наконечников для сечений более 2,5 мм2
• Запрещено применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал PA 6.6 чувствителен к таким веществам
• Не рассчитана на частые переподключения - механический износ зажима снижает надёжность после 5–7 циклов демонтажа
• Не подходит для высокочастотных сигналов выше 10 кГц - возможны потери и помехи

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разветвление питания на несколько светильников в одном ряду
• Объединение входов/выходов PLC в распределительном щите
• Создание параллельных цепей для реле или контакторов
• Формирование группового подключения в системах аварийного освещения

Практические советы

• Перед вставкой провода зачищайте изоляцию точно на 8–10 мм - меньше не схватится, больше может вызвать замыкание
• Для проводов сечением 4 мм2 и выше лучше использовать обжатые наконечники - так увеличивается срок службы контакта
• Проверяйте плотность соединения: попробуйте слегка потянуть провод - он не должен выйти
• Если нужна гибкая перемычка между несколькими клеммами - используйте специальные замыкающие планки серии DKC Push-in
• Не устанавливайте эту клемму рядом с источниками тепла выше 105 C - даже кратковременный перегрев может деформировать корпус
• Помните: синий цвет указывает на рабочую часть, но не является маркировкой фазы - всегда проверяйте схему перед монтажом
