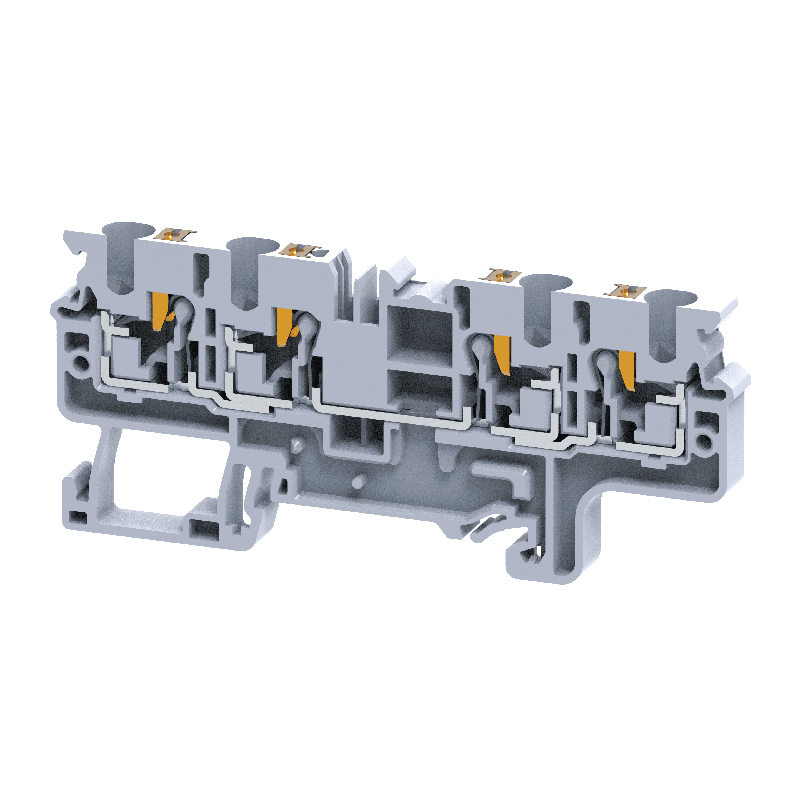

Клемма с 4-мя контактами push-in OptiClip СP-4-QUATTRO-(0,2-4)-I-BU-синий | 331851 КЭАЗ

Клемма с 4 контактами push-in 0,2–4 кв.мм полиамид (PA) синий от КЭАЗ (арт. 331851) - это проходной соединительный элемент для быстрого и надёжного подключения проводов в распределительных щитах. Подходит для автоматических систем управления, где важны компактность и скорость монтажа.

Назначение и область применения

Клемма с 4 контактами push-in 0,2–4 кв.мм полиамид (PA) синий предназначена для создания электрических соединений между проводниками в щитах и распределительных устройствах. Применяется в системах автоматического управления (САУ), промышленном оборудовании, панелях питания и других местах, где требуется надёжное и компактное подключение. Особенно удобна там, где много проводов и мало места - все четыре контакта находятся в одном корпусе.

Технические характеристики

• Диапазон сечений провода: 0,2 – 4 мм2 - подходит как для тонких контрольных проводов, так и для основных силовых жил
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 1000 В - безопасно используется в сетях до 1 кВ переменного тока
• Рабочая температура: от -40 C до +85 C - работает в суровых условиях, включая холодные склады и нагреваемые шкафы
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химикатам и перегрузкам
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение
• Способ монтажа: на DIN-рейку - совместим со стандартными шкафами и панелями
• Цвет: синий - визуальное отличие от других клемм, упрощает идентификацию
• Количество уровней: один - одностороннее подключение, без перекрестных соединений внутри

Совместимость и монтаж

Клемма с 4 контактами push-in 0,2–4 кв.мм полиамид (PA) синий фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения не нужен инструмент: зачищенный провод просто вставляется в гнездо до упора - механизм push-in автоматически зажимает жилу. Удаление провода выполняется нажатием на рычажок рядом с каждым входом. Все четыре контакта внутри клеммы электрически связаны - это проходной тип, сигнал или питание передаются через всю группу. Ширина клеммы соответствует шагу DIN-рейки, позволяет устанавливать несколько единиц в ряд без зазоров.

Безопасность и стандарты

Изоляция выполнена из материала класса V0, что соответствует требованиям IEC 60695-11-10. Номинальное напряжение 1000 В и рабочая температура до +85 C обеспечивают соответствие нормам безопасности для промышленного оборудования. Клемма сертифицирована для работы в соответствии с ГОСТ Р МЭК 60947-7-1.

Преимущества

• Push-in технология - подключение без отвертки, снижает время монтажа на 30–50%
• Четыре контакта в одном модуле - экономия места в шкафу, меньше точек соединения
• Высокая плотность подключений - идеально для сложных схем с множеством проводов
• Стабильный контакт даже при вибрациях - благодаря внутреннему механизму зажима
• Полиамидный корпус - долговечен, не деформируется при перегреве

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой - только цельные медные жилы
• Запрещено использовать с алюминиевыми проводами - риск окисления и потери контакта
• Не рекомендуется для частого подключения/отключения - механизм рассчитан на постоянную эксплуатацию
• Не следует применять в средах с высокой конденсацией воды - хотя IP-класс не указан, условия должны быть сухими

Примеры использования

• Подключение датчиков и исполнительных устройств в САУ
• Разводка сигнальных цепей в панелях ЧПУ и PLC
• Объединение нескольких проводов от одного источника питания (например, 24 В DC)
• Сборка распределительных коробок на производстве, где важно минимизировать количество клеммных блоков

Практические советы

• Перед вставкой обязательно зачистите провод на глубину 8–10 мм - недостаточно зачищенная жила не будет надёжно зажата
• Используйте только мягкий медный провод без бронирования - жесткие или экранированные кабели могут повредить механизм
• Проверьте, что провод полностью вошёл - попробуйте легонько потянуть; если выскакивает - повторите вставку
• При монтаже в плотном шкафу учитывайте, что ширина клеммы составляет около 17,5 мм - планируйте расположение с учётом тепловыделения
• Клемма с 4 контактами push-in 0,2–4 кв.мм полиамид (PA) синий от КЭАЗ (арт. 331851) хорошо сочетается с другими изделиями серии Optima - можно собирать унифицированные системы
