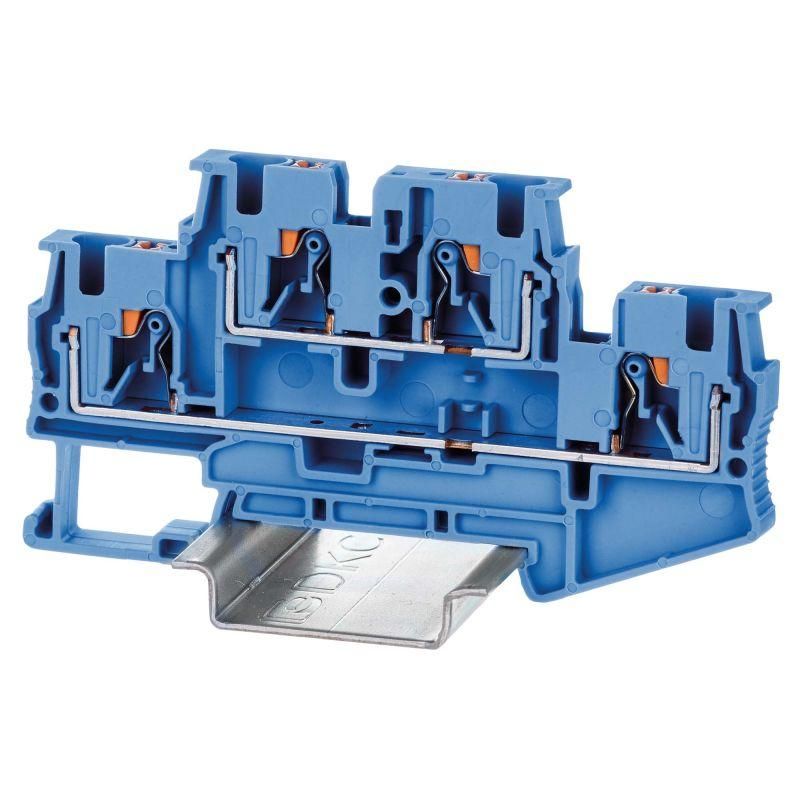

Клемма двухуровневая , зажим push-in, 4 точки подключения, кв.мм, синяя - VPRTT-4-BU ДКС

Клемма двухуровневая, зажим push-in, 4 точки подключения, 4 кв.мм, синяя от DKC (ДКС) - надёжное решение для компактного и безопасного соединения проводов на DIN-рейке. Артикул vprtt-4-bu подходит для автоматизации, распределительных щитов и промышленного оборудования.

Назначение и область применения

Эта клемма используется для создания электрических соединений между проводниками в распределительных шкафах, пультах управления и других устройствах, где важна плотная упаковка и быстрый монтаж. Подходит для систем автоматизации, конвейеров, насосов, освещения и другого оборудования, работающего в условиях повышенной вибрации или частых перепадов температур.

Технические характеристики

• Тип зажима: пружинный push-in - провод вставляется без инструментов
• Количество точек подключения: 4 (два уровня по 2 контакта каждый)
• Диапазон сечений провода: 0,14–6 мм2 - поддерживает медные жилы от тонких до средних
• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 C до +105 C - работает в холодных и нагреваемых средах
• Ширина: 6,2 мм - экономичное использование места на рейке
• Высота: 47,6 мм
• Материал корпуса: термопласт PA 6.6 - прочный и устойчивый к механическим нагрузкам
• Класс горючести: V0 (UL-94) - самозагасающий материал, снижающий риск распространения пламени
• Цвет: синий - стандартизированная маркировка для удобства идентификации
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Замыкающая пластина: требуется - для соединения уровней между собой

Совместимость и монтаж

Клемма vprtt-4-bu устанавливается на стандартную DIN-рейку 35 мм. Для работы необходимо использовать специальные вставные перемычки (не входят в комплект), чтобы соединить два уровня внутри одной клеммы. Каждый контакт имеет механизм push-in: провод вводится прямо в гнездо до упора - зажим происходит автоматически. Для демонтажа используйте отвертку для нажатия на рычаг-толкатель - так провод легко вынимается без повреждения жилы. Убедитесь, что сечение провода соответствует заявленному диапазону - слишком толстые или слишком тонкие жилы могут вызвать плохой контакт.

Безопасность и стандарты

• Класс воспламеняемости V0 по UL-94 - соответствие требованиям безопасности для промышленного оборудования
• Изолирующие материалы не поддерживают горение - снижает риск возгорания при перегрузках
• Защита от случайного прикосновения: механизм push-in требует активного действия для вставки/извлечения провода - предотвращает неквалифицированный доступ

Преимущества

• Быстрая установка - нет необходимости в отвертке для затяжки
• Уменьшенная высота и ширина - позволяет размещать больше клемм на одной рейке
• Стабильное соединение даже при вибрациях - пружинный механизм сохраняет давление на провод
• Чёткая цветовая маркировка - синий цвет помогает отличать цепи при обслуживании
• Поддержка широкого диапазона сечений - одна модель покрывает большинство типовых задач

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - рекомендуется применять обжимные наконечники для гибких жил
• Требуется обязательная установка замыкающей пластины для связи между уровнями - без неё контакты работают изолированно
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивными химикатами - материал PA 6.6 устойчив, но не ко всем веществам
• Максимальное сечение - 6 мм2; попытки вставить более толстые провода могут повредить механизм

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разветвление цепей питания в распределительном щите объекта
• Объединение нескольких выходов контроллера в одном месте
• Формирование группового подключения светильников в промышленном помещении

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - недостаточно или слишком много оголённой жилы снижает надёжность
• Для многожильных проводов всегда используйте обжимные наконечники - они предотвращают расслоение жил в зажиме
• Проверьте правильность подключения после монтажа - потяните провод слегка, чтобы убедиться, что он закреплён
• При использовании нескольких таких клемм на одной рейке учтите, что каждая занимает 6,2 мм - планируйте место под замыкающие пластины и запас на теплоотвод
• Артикул vprtt-4-bu совместим с другими клеммами серии Push-in от DKC - можно комбинировать с аналогичными моделями для формирования последовательных цепей
