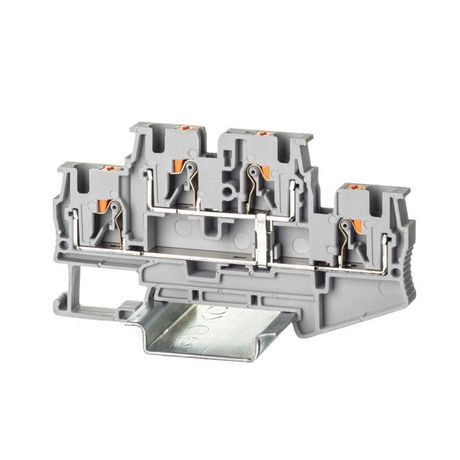

Клемма двухуровневая , зажим push-in, 4 точки подключения, с перемычкой между уровнями, кв.мм, серая - VPRTT-4-PV-GY ДКС

Клемма двухуровневая DKC (ДКС) с зажимом Push-in и артикулом vprtt-4-pv-gy - надежное решение для быстрого и безопасного соединения проводов на DIN-рейке. Подходит для автоматизации, распределительных щитов и промышленного оборудования, где важны скорость монтажа и устойчивость к перепадам температур.

Назначение и область применения

Эта клемма используется для соединения четырех проводников в два уровня - каждый уровень имеет по две точки подключения. Перемычка между уровнями позволяет передавать ток от одного уровня к другому без внешних перемычек. Применяется в силовых цепях управления, системах освещения, станках, конвейерах и других устройствах, требующих компактной и надежной коммутации. Особенно удобна там, где требуется частая замена или проверка проводов - благодаря механизму Push-in не нужны инструменты.

Технические характеристики

• Тип зажима: пружинный Push-in - вставка провода без инструментов
• Количество контактов: 4 (по 2 на каждом уровне)
• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,14–6 мм2 - подходит как для тонких сигналов, так и для мощных линий
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Ширина: 6,2 мм - компактная, позволяет плотно устанавливать несколько клемм рядом
• Высота: 47,6 мм
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94) - самозагасающий, не распространяет пламя
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение подключения: сверху - провода вводятся вертикально, что снижает риск механического повреждения
• Возможность установки замыкающей пластины: да - можно использовать дополнительные перемычки при необходимости

Совместимость и монтаж

Клемма vprtt-4-pv-gy совместима со всеми стандартными DIN-рейками 35 мм, включая рейки OMEGA, Phoenix Contact, Weidmüller и другие. Для монтажа просто защелкните клемму на рейку - она фиксируется одним движением. Для подключения: нажмите кнопку-толкатель, введите провод до упора, отпустите кнопку. Провод фиксируется пружиной. Кнопка предотвращает случайное выдергивание и защищает от ошибок при монтаже. Не используйте инструменты для вставки - это может повредить механизм. Отсоединение также выполняется через кнопку: нажали - вытянули провод.

Безопасность и стандарты

• Класс воспламеняемости: V0 по UL-94 - материал не поддерживает горение, соответствует требованиям безопасности для промышленного оборудования
• Изоляция выполнена из термостойкого полиамида - устойчива к нагреву и химическим воздействиям
• Защита от случайного прикосновения: кнопка-толкатель закрывает контактную зону при нормальном состоянии

Преимущества

• Ускоренный монтаж - нет нужды в отвертках, гаечных ключах или паяльниках
• Две связи внутри одной клеммы - экономия места и уменьшение числа элементов в щите
• Стандартная перемычка между уровнями - исключает необходимость вручную устанавливать перемычки
• Увеличенный диапазон сечений (до 6 мм2) - одна модель покрывает большинство задач
• Высокая надежность соединения - пружинный зажим не ослабевает со временем, даже при вибрациях

Ограничения применения

• Не рекомендуется для многожильных проводов без наконечников - возможен выход из строя зажима при некорректной подготовке жил
• Запрещено применять с проводами меньше 0,14 мм2 - они не будут надежно зафиксированы
• Не предназначен для постоянного погружения в жидкости - хотя корпус герметичен, IP-класс не указан, значит, не рассчитана на влажные среды без защиты
• Не следует использовать в цепях с импульсным током выше 32 А - есть риск перегрева и деформации контактов

Примеры использования

• Подключение датчиков и исполнительных устройств в панели управления станка
• Разветвление питания на группу светильников в распределительном щите
• Объединение входных сигналов PLC (например, 2 канала на один уровень, 2 - на другой)
• Создание последовательных цепей в системах аварийного отключения

Практические советы

• Перед вставкой удалите изоляцию точно на 8–10 мм - слишком длинная жила может задеть внутренние части зажима
• Для многожильных проводов используйте наконечники - это продлит срок службы клеммы и повысит надежность
• Проверьте, чтобы провод полностью вошел - он должен “щелкнуть” и не выдвигаться при легком потягивании
• Если вам нужна гибкая схема подключения - можно снять заводскую перемычку и установить собственные перемычки или шины
• При сборке щита учитывайте ширину 6,2 мм - на 1 метре DIN-рейки поместится около 16 таких клемм
• Не применяйте эту клемму вместо заземления - она не предназначена для защитных проводников без специальной маркировки
