Клемма заземления двухуровневая, зажим push-in, 4 точки подключения, кв.мм | VPRTT-4-PE-YG DKC ДКС

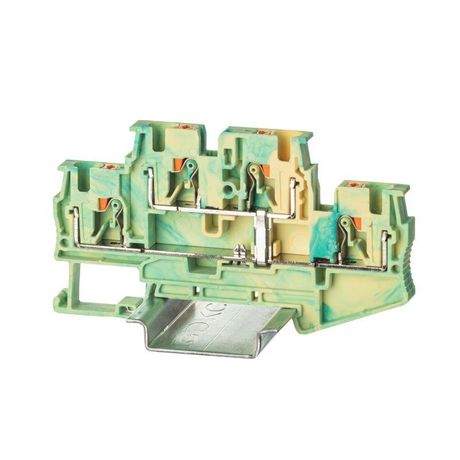

Клемма заземления двухуровневая, зажим push-in, 4 точки подключения, 4 кв.мм от DKC (ДКС) — надежное решение для организации систем заземления на DIN-рейке. Артикул vprtt-4-pe-yg позволяет легко подключить до четырех проводов сечением до 6 мм², используя технологию push-in без инструментов.

Назначение и область применения

Эта клемма предназначена для создания единых точек заземления в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для подключения защитных проводников PE в цепях с напряжением до 500 В. Часто применяется в станках, конвейерах, системах освещения и других объектах, где требуется быстрый и безопасный монтаж заземляющих проводов.

Технические характеристики

• Тип соединения: пружинный зажим push-in — без инструментов, просто вставьте провод
• Количество контактов: 4 (два уровня по два контакта каждый)
• Диапазон сечений провода: 0,2–6 мм² — подходит для медных одножильных и многожильных проводов
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочая температура: от –40 °C до +105 °C — устойчиво работает в суровых условиях
• Ширина: 6,2 мм; высота: 47,6 мм; глубина: 83,7 мм
• Цвет корпуса: желто-зеленый — соответствует стандарту IEC 60446 для заземляющих проводников
• Материал изоляции: термопласт PA 6.6 с классом горючести V0 (UL 94) — самозатухающий, не распространяет пламя
• Требуется торцевая пластина: да — для замыкания цепи между клеммами и обеспечения электрического контакта с рейкой
• Положение подключения: сверху — удобно для вертикальной прокладки кабелей

Совместимость и монтаж

Клемма vprtt-4-pe-yg совместима с любыми стандартными DIN-рейками 35 мм, включая OMEGA. Для правильной работы необходимо установить торцевую пластину — она обеспечивает электрическую связь между клеммой и рейкой, что важно для эффективного заземления. Установка происходит защелкиванием: просто зафиксируйте клемму на рейке до характерного щелчка. Для подключения провода — введите его в гнездо до упора, затем нажмите кнопку-толкатель, чтобы освободить провод при необходимости. Нельзя использовать с алюминиевыми проводами — только медные.

Безопасность и стандарты

• Класс горючести V0 — материал не поддерживает горение, соответствует требованиям UL 94
• Цветовая маркировка — желто-зеленый, как требует IEC 60446
• Защита от случайного прикосновения — кнопка-толкатель предотвращает неквалифицированное отключение
• Степень защиты IP20 — внутренние части недоступны для пальца, но не рассчитана на воздействие воды или пыли

Преимущества

• Ускоренный монтаж — no-tools connection: провод вставляется одним движением, без отвертки
• Надежная фиксация — пружинный механизм сохраняет давление даже при вибрациях
• Визуальный контроль — прозрачная часть корпуса позволяет видеть положение провода
• Интеграция с рейкой — через торцовую пластину обеспечивается непрерывный контур заземления
• Удобство обслуживания — можно легко вынуть и заменить провод, не повредив клемму

Ограничения применения

• Не подходит для алюминиевых проводов — возможен окислительный процесс и потеря контакта
• Не предназначен для внешней установки — IP20 не защищает от влаги и пыли
• Требует обязательного использования торцевой пластины — без нее клемма не будет иметь электрического контакта с DIN-рейкой
• Максимальное сечение — 6 мм²; более толстые провода не войдут
• Не рекомендовано применение в средах с постоянным механическим воздействием — риск повреждения корпуса

Примеры использования

• Заземление частей металлического корпуса станка на производстве
• Объединение всех защитных проводников в распределительном щите жилого дома
• Подключение заземляющего провода к шине в пульте управления конвейерной линии
• Формирование единой заземляющей системы в серверной комнате или АСУ ТП

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм — меньше не захватится, больше может вызвать замыкание
• Проверяйте плотность фиксации: после вставки слегка потяните провод — он не должен выходить
• Используйте только оригинальную торцевую пластину от DKC — несовместимые элементы нарушают электроконтакт
• При использовании нескольких клемм в ряд — обязательно закрывайте крайнюю торцовой планкой, чтобы завершить цепь
• Не перегревайте клемму — рабочий диапазон до +105 °C, но длительная работа близко к максимуму снижает срок службы
• Для многожильных проводов используйте наконечники — они обеспечивают лучший контакт и предотвращают деформацию жил
