Клемма заземляющая push-in OptiClip CPDLG-2,5-2L-PE-I-(0,2-2,5)-PEN | 331865 КЭАЗ

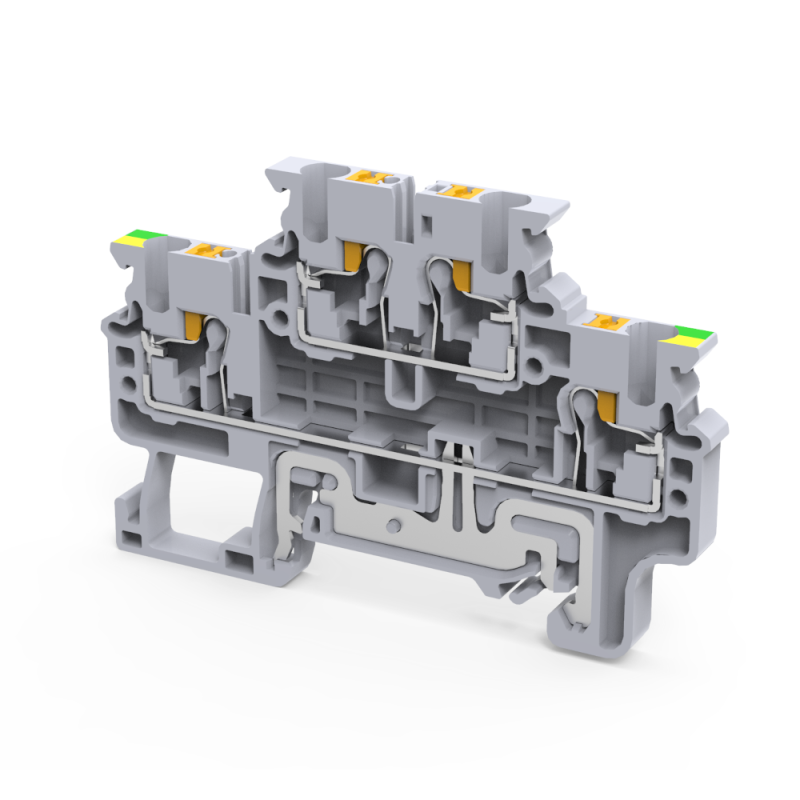

Клемма заземляющая push-in 2-ярусная 2,5 кв.мм без перемычки OptiClip CPDLG-2,5-2L-PE-I-(0,2-2,5)-PEN КЭАЗ предназначена для быстрого и надежного заземления проводников в электрических щитах. Благодаря двухъярусной конструкции и отсутствию перемычки, она обеспечивает гибкое подключение в системах с требованиями к разделению PEN-проводников, особенно в распределительных устройствах САУ.

Назначение и область применения

Клемма OptiClip CPDLG-2,5-2L-PE-I-(0,2-2,5)-PEN КЭАЗ используется для создания заземляющих соединений в электрических щитах и распределительных устройствах. Подходит для систем автоматического управления (САУ), промышленного оборудования, силовой и слаботочной аппаратуры. Применяется там, где требуется разделение функций PEN-проводника и высокая плотность подключений. Устанавливается исключительно на DIN-рейку 35 мм.

Технические характеристики

• Тип соединения: пружинный зажим push-in - подключение без инструментов
• Диапазон сечений провода: 0,2–2,5 мм2 - подходит для тонких жил и многожильных проводников
• Количество ярусов: 2 - каждый ярус работает автономно, без внутренней перемычки
• Количество контактов: 1 на ярус - всего два входа для проводов
• Ширина шага: 5 мм - совместима с типичными DIN-рейками
• Материал корпуса: самозатухающий пластик класса V0 - устойчив к возгоранию
• Цвет: желто-зеленый - соответствует стандарту заземления PE
• Положение подключения: сбоку - удобно для компактной маршрутизации проводов

Совместимость и монтаж

Клемма OptiClip CPDLG-2,5-2L-PE-I-(0,2-2,5)-PEN КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения достаточно вставить подготовленный провод в отверстие до упора - пружинный механизм фиксирует его. Для извлечения провода нажмите кнопку-толкатель на корпусе. Оба яруса работают независимо, что позволяет использовать каждую часть как отдельную точку заземления. Нельзя использовать для подключения алюминиевых проводов или проводов с зачищенной оплеткой длиннее 9 мм - риск потери контакта.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал не поддерживает горение
• Соответствует требованиям IEC 60947-7-1 для клеммных устройств
• Цветовая маркировка желто-зеленая - соблюдены нормы ГОСТ Р 50462
• Изделие сертифицировано для работы в условиях промышленной среды

Преимущества

• Подключение без инструментов - экономит время при монтаже и обслуживании
• Виброустойчивость - пружинный зажим сохраняет контакт даже при вибрациях оборудования
• Система маркировки - можно нанести этикетки для идентификации цепей
• Высокая плотность подключений - один модуль заменяет две одиночные клеммы
• Автономные ярусы - позволяют разделять заземление по контурам без внешних перемычек

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен окислительный эффект и потеря контакта
• Запрещено применять с проводниками сечением более 2,5 мм2 - риск перегрева и повреждения механизма
• Не рекомендуется для постоянного погружения в жидкости - хотя IP-класс не указан, герметичность не гарантируется
• Не следует использовать в качестве основного токоведущего элемента - только для заземления (PE/PEN)
• Обязательно проверять глубину зачистки провода - должна быть 8–9 мм; меньшая длина снижает надежность

Примеры использования

• Заземление корпусов частотных преобразователей в панелях САУ
• Подключение экранирующей оплетки кабелей связи к общей шине заземления
• Разделение PEN-проводника на PE и N внутри распределительного щита
• Сборка группового заземления для нескольких датчиков или исполнительных механизмов

Практические советы

• Перед подключением зачищайте провод точно на 8–9 мм - меньше не держится, больше мешает работе механизма
• Используйте только мягкие медные провода - многожильные предпочтительнее одножильных
• Проверьте, чтобы провод полностью вошел в отверстие - он должен “щелкнуть” при вставке
• Настройте порядок подключения: сначала подсоедините все провода, потом закрепите клемму на рейке
• Для долговременного хранения - не снимайте защитные колпачки с контактов
• При необходимости маркировки используйте термостойкие бирки - они выдерживают температурные нагрузки в щитах
