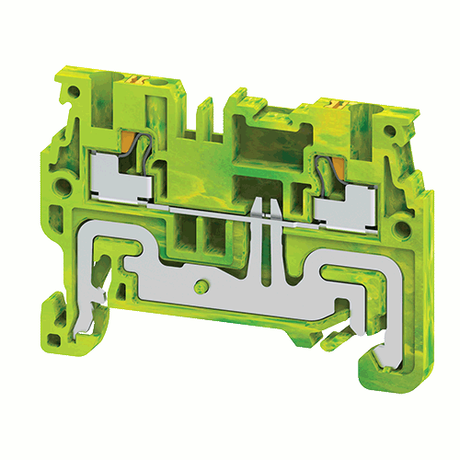

Клемма заземляющая 2,5 кв.мм push-in OptiClip CPG-2,5-PE-I-(0,2-2,5)-PEN - 331854 КЭАЗ

Клемма заземляющая push-in OptiClip CPG-2,5-PE-I-(0,2-2,5)-PEN от КЭАЗ - это одноканальный зажим с пружинным механизмом для быстрого подключения заземляющих проводников сечением до 2,5 мм2. Устройство монтируется на DIN-рейку и поддерживает функцию PEN, что делает его подходящим для систем TN-C-S. Артикул 331854 соответствует серийному решению OptiClip, предназначенного для надежной и безопасной сборки электрощитов.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-2,5-PE-I-(0,2-2,5)-PEN используется для создания надежного электрического и механического соединения между заземляющим проводником и шиной PEN в распределительных щитах. Применяется в системах заземления TN-C-S, где требуется разделение PEN-проводника на N и PE. Подходит для установки в щитах автоматизации, управления, жилых и промышленных объектах.

Технические характеристики

• Диапазон сечений провода: 0,2–2,5 мм2 - подходит для тонких многожильных и одножильных медных проводов
• Тип зажима: пружинный push-in - подключение без инструментов
• Функция PEN: да - позволяет использовать клемму как точку разделения PEN на PE и N
• Монтаж: на DIN-рейку (35 мм)
• Количество контактов: один
• Количество уровней: один
• Ширина модуля: 5 мм - компактная конструкция для плотной укладки
• Цвет: желто-зеленый - стандартизированная цветовая маркировка заземления
• Класс воспламеняемости: V0 - материал самозатухающий, соответствует требованиям безопасности
• Положение подключения: сбоку - удобно для маршрутизации проводов в ограниченном пространстве

Совместимость и монтаж

Клемма OptiClip CPG-2,5-PE-I-(0,2-2,5)-PEN совместима со всеми стандартными DIN-рейками шириной 35 мм. Для подключения необходимо:

• Обрезать изоляцию с провода на глубину около 8–10 мм
• Вставить провод в отверстие до упора - он фиксируется пружинным зажимом
• Для освобождения провода нажать кнопку-толкатель на корпусе

Не требует отвертки, гаечного ключа или другого инструмента. Монтаж занимает несколько секунд. Клемма рассчитана на однократное использование - после извлечения провода рекомендуется замена при повторной сборке.

Безопасность и стандарты

Изделие выполнено из материалов класса горючести V0, что исключает распространение пламени. Цветовое исполнение соответствует ГОСТ Р 50462 - желто-зеленый цвет гарантирует правильную идентификацию заземляющего проводника. Конструкция защищена от случайного выскальзывания провода благодаря усилию зажима, проверенному на вибрационную нагрузку.

Преимущества

• Быстрое подключение без инструментов - экономит время при монтаже и обслуживании
• Кнопка-толкатель - позволяет легко извлекать провод для диагностики или замены
• Виброустойчивый контакт - сохраняет надежность даже в условиях постоянной вибрации (например, на заводах или в транспорте)
• Система маркировки - есть место для этикетки, что упрощает идентификацию цепей в сложных щитах
• Компактность - всего 5 мм на модуль, позволяет размещать больше элементов в одном ряду

Ограничения применения

• Подходит только для медных проводников - не применяется с алюминием или сплавами
• Максимальное сечение - 2,5 мм2; провода большего сечения не войдут и не будут надежно зажаты
• Не предназначен для частого переподключения - после нескольких извлечений пружина теряет упругость
• Не следует использовать в местах с высокой температурой выше +70 C - возможна деформация пластиковой оболочки
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО

Примеры использования

• Распределительный щит жилого дома - подключение заземляющей шины к PEN-проводнику
• Щит АСУ ТП на производстве - обеспечение заземления датчиков и контроллеров
• Станки с ЧПУ - надежное заземление металлических корпусов оборудования
• Освещение на открытых площадках - защита от пробоя через PEN-систему

Практические советы

• Перед подключением всегда проверяйте сечение провода - используйте штангенциркуль или таблицу соответствия
• Не затягивайте провод силой - достаточно вставить до упора; лишнее давление повредит внутренний зажим
• При использовании многожильного провода - предварительно скрутите жилы, чтобы они не выпали при вставке
• Для группового заземления используйте несколько таких клемм на одной рейке - не соединяйте их перемычками из провода, лучше примените специальную шину
• При ремонте щита - пометьте каждую клемму перед демонтажем, так как цветовая маркировка не всегда видна при закрытом доступе
